四轴铣床生产用36.4mm叶轮结构

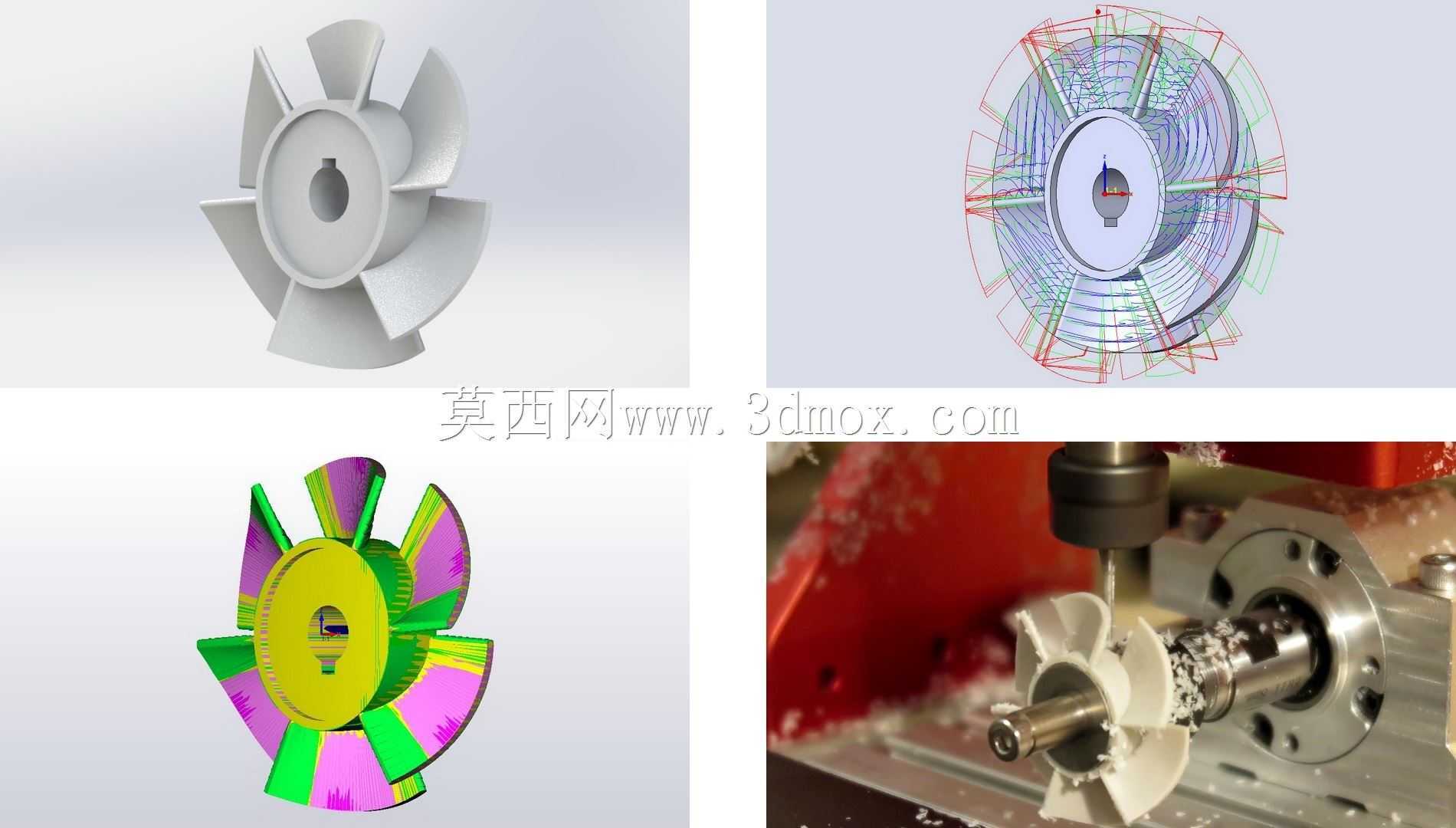

　　这款直径36.4mm的叶轮，主要适配小型流体输送、散热通风类设备的动力端配套需求，可直接通过四轴铣床完成全工序加工，无需额外拆分零件做二次装夹，适配搭载Mach3、Grbl控制系统的四轴滚齿级数控铣床加工场景，在小型工业散热风机、微型泵体动力单元、桌面级通风设备的配套部件生产中应用广泛。从结构设计逻辑来看，叶轮采用中心带键槽的轮毂搭配等距分布的曲面叶片结构，中心安装孔的键槽尺寸匹配常规直径8mm的机床主轴装夹轴径，安装时可直接通过轴端锁紧螺母完成轴向固定，轮毂端面预留的0.2mm装夹定位台阶，能保证四轴加工时的回转同轴度控制在0.02mm以内，避免高速转动时出现动平衡偏差。叶片的曲面弧度经过切削路径优化，每片叶片的进出气边做了0.

　　1mm的倒角处理，既可以减少铣削加工时的刀具震颤，也能降低叶轮高速转动时的风阻噪音，叶片与轮毂的连接位置做了R0.5的圆角过渡，避免加工应力集中导致的叶片断裂问题，同时也能减少流体在叶轮流道内的扰流损失。在四轴加工的工艺适配性上，叶轮的整体结构完全规避了五轴加工的倒扣需求，所有叶片曲面均可通过四轴回转配合立铣刀完成侧刃切削，加工时可直接采用棒料一次装夹完成粗铣、精铣全工序，粗加工时留0.3mm的精加工余量，精加工采用球头刀沿叶片流线方向走刀，能保证叶片表面粗糙度达到Ra1.6，满足常规流体部件的使用要求。叶轮的轴向总厚度控制在18mm，安装时轴向定位尺寸从轮毂基准面到叶片顶端的距离为12mm，可适配多数小型风机蜗壳的内部安装空间，

　　不会出现叶片与蜗壳内壁刮擦的问题，中心孔的公差采用H7级精度，与主轴装配后间隙控制在0.01-0.02mm之间，既保证装配便利性，也能避免高速转动时的偏心问题。实际加工验证中，该叶轮采用6061铝合金棒料加工时，单工件加工时长可控制在25分钟以内，加工完成后无需做额外的表面处理即可直接装配使用，若采用POM等工程塑料加工，还可适配有耐腐蚀需求的小型化工流体输送场景，叶片的数量与弧度设计可保证在12000转/分钟的转速下，输出的风压与风量满足桌面级通风设备、小型散热系统的使用需求，转动时的动平衡量可控制在0.5g·mm以内，无需额外做动平衡校正工序。
