卡丁车配套盘式制动带轮轴总成结构

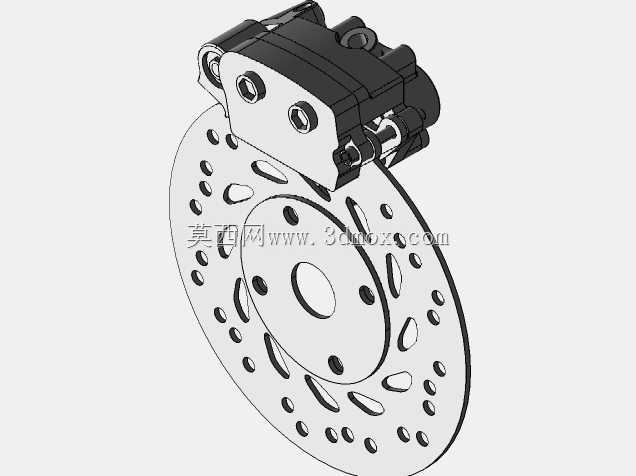

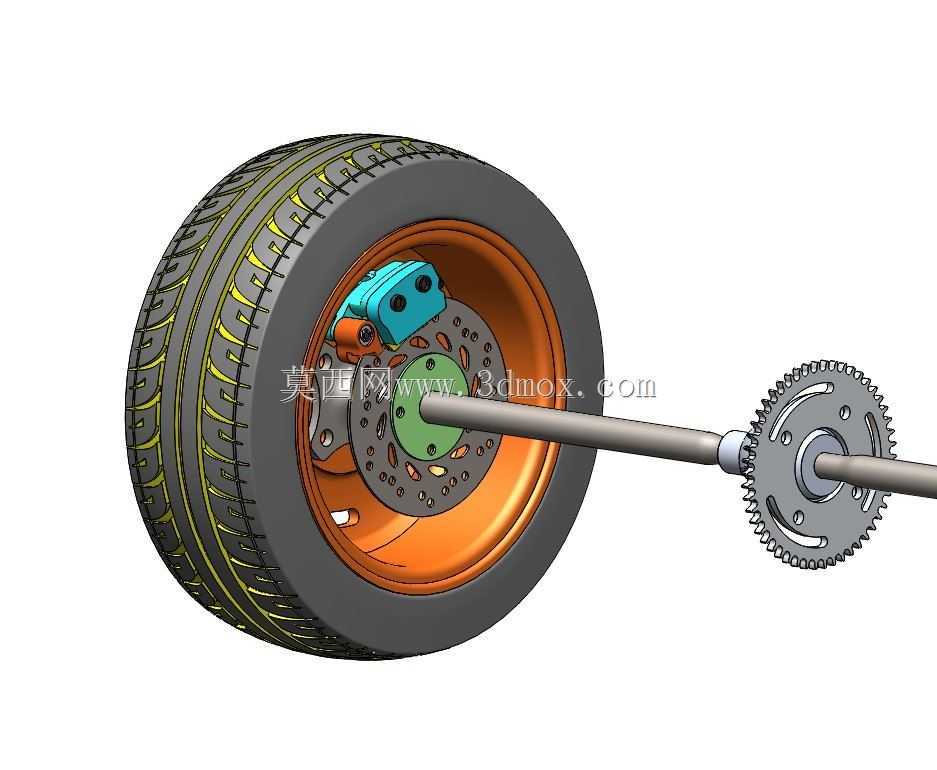

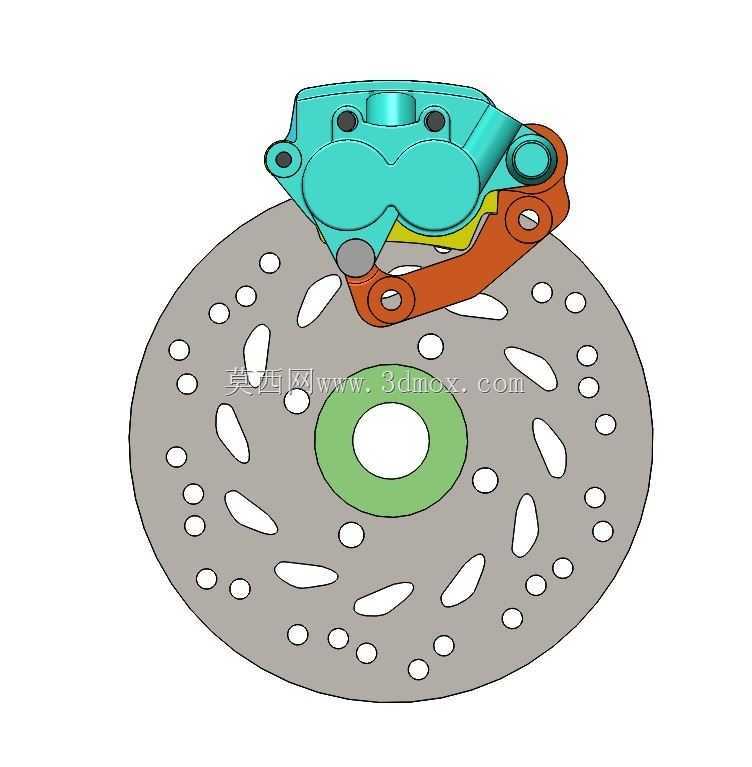

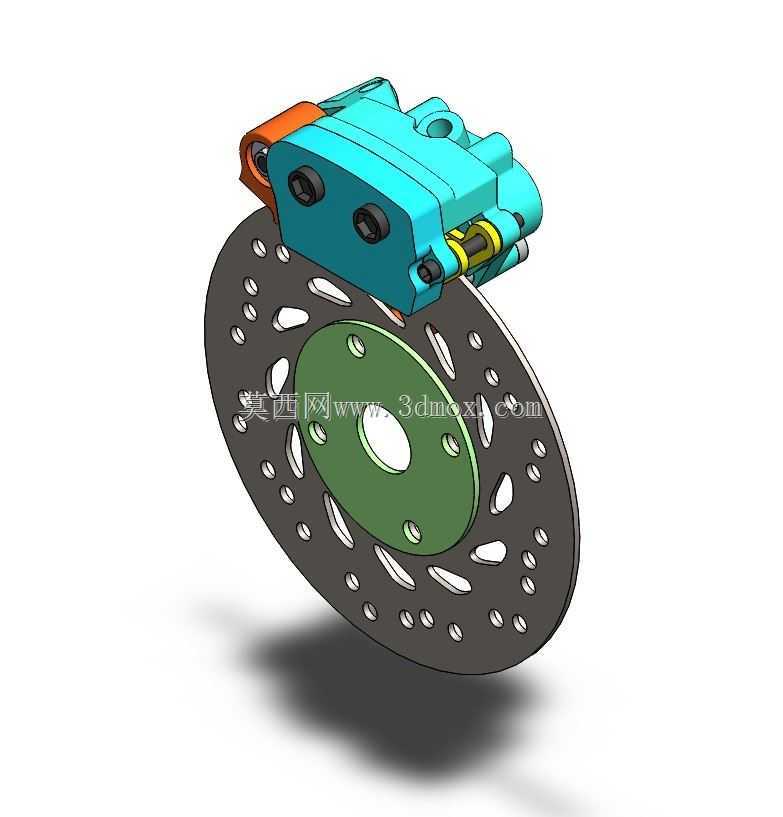

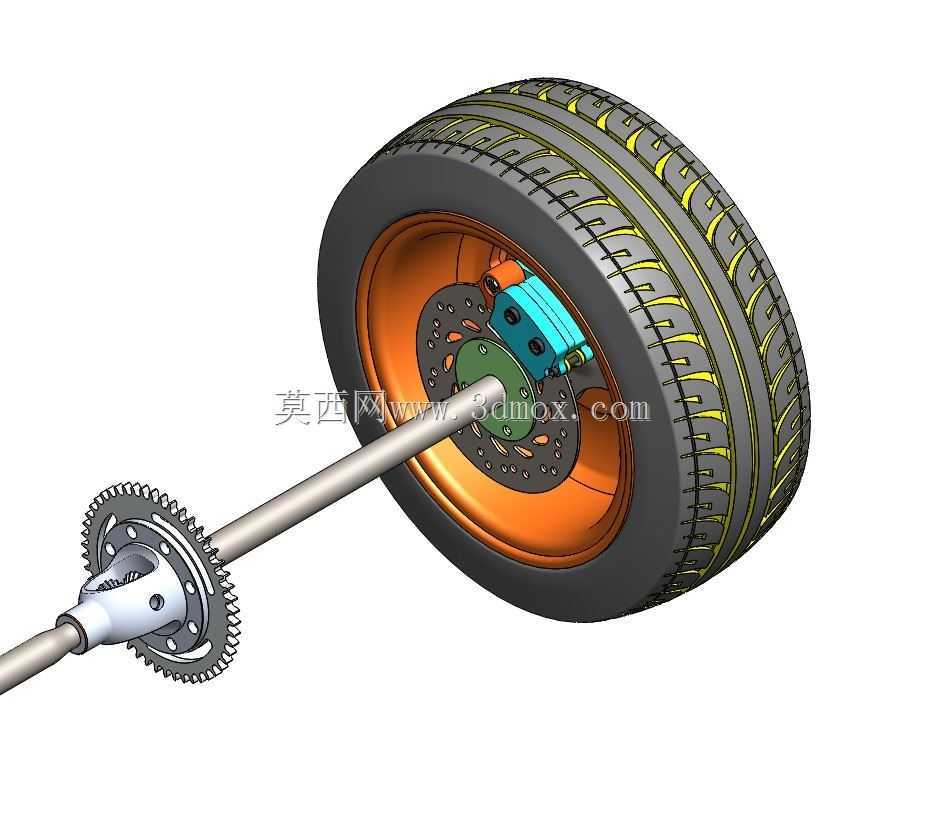

　　这套制动结构主要适配小型休闲卡丁车的后轮驱动布局，直接集成在驱动轮轴上，省去了额外的制动安装支架冗余设计，适配非道路小型轮式车辆的紧凑布置需求，在场地娱乐卡丁车、自制改装小型四轮车上都能直接复用结构逻辑。实际使用中，制动卡钳通过螺栓固定在车架预设的安装位上，刹车盘与轮毂采用同轴定位设计，随轮轴同步转动，卡钳活塞推动摩擦片夹紧刹车盘时，就能直接对驱动轮形成制动力矩，相比鼓式制动，散热效率更高，连续制动下的热衰减幅度更小，适合场地卡丁车频繁加减速的工况。设计时优先考虑了装配便利性，轮轴上集成了传动链轮的安装定位轴肩，链轮与轮毂分别布置在车架两侧的轴段上，制动盘夹在轮毂与轮辋之间，轮辋采用分体式锁紧结构，轮胎装配时不需要额外拆解制动管路，

　　日常维护更换摩擦片只需要拆卸卡钳的两个固定螺栓即可操作，不需要拆解轮轴总成。安装边界上，轮轴的轴径匹配常规卡丁车的深沟球轴承内孔尺寸，轴承位预留了卡簧槽用于轴向定位，制动盘的安装孔位采用均布设计，适配市面上多数通用型小型制动卡钳的安装跨距，卡钳的进油口方向预留了足够的管路布置空间，不会和轮辋、链轮护板产生运动干涉。轮胎的断面宽度、轮辋直径都符合小型卡丁车的常规尺寸规格，轮辋的偏距设计保证了轮胎转动时不会蹭到车架侧梁，链轮的分度圆直径匹配常规卡丁车的链条传动规格，不需要额外调整张紧机构的安装位置就能适配。结构上制动盘采用通风划线的结构逻辑，虽然是小型车应用，也预留了散热间隙，避免长时间制动后摩擦片过热导致制动力下降，

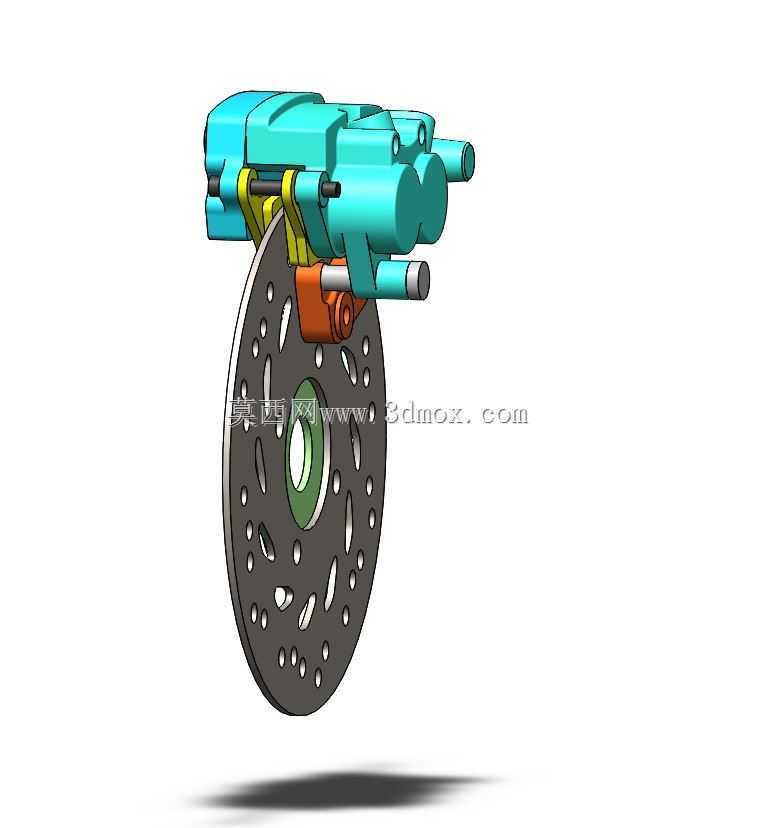

　　卡钳的浮动销设计能保证两侧摩擦片磨损均匀，不会出现偏磨导致的制动跑偏问题，轮轴的材质选用调质处理的合金结构钢，轴肩位置做了圆角过渡，避免应力集中导致的轴段断裂，花键位置的配合公差选用过渡配合，保证传动时没有旷量，同时拆装维护时不需要过大的敲击力就能完成拆解。
