本田集成式后制动卡钳支架结构设计

项目分类:制动器 发布时间:2023-11-23 ID:716032
  • 本田集成式后制动卡钳支架结构设计
  • 本田集成式后制动卡钳支架结构设计
  • 本田集成式后制动卡钳支架结构设计
  • 本田集成式后制动卡钳支架结构设计

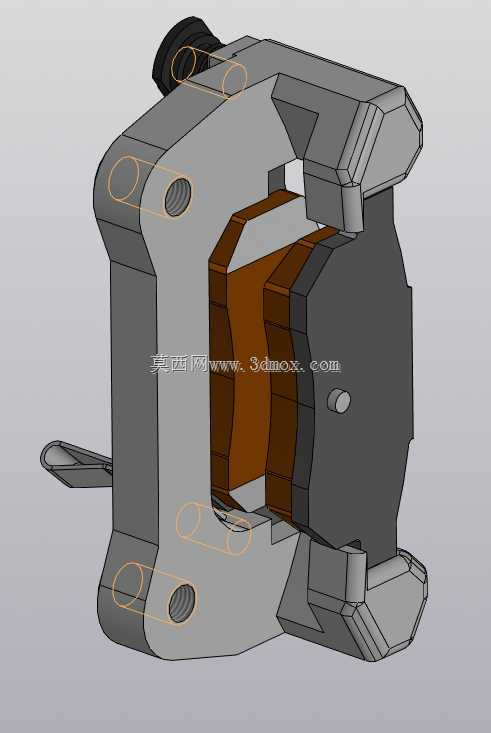

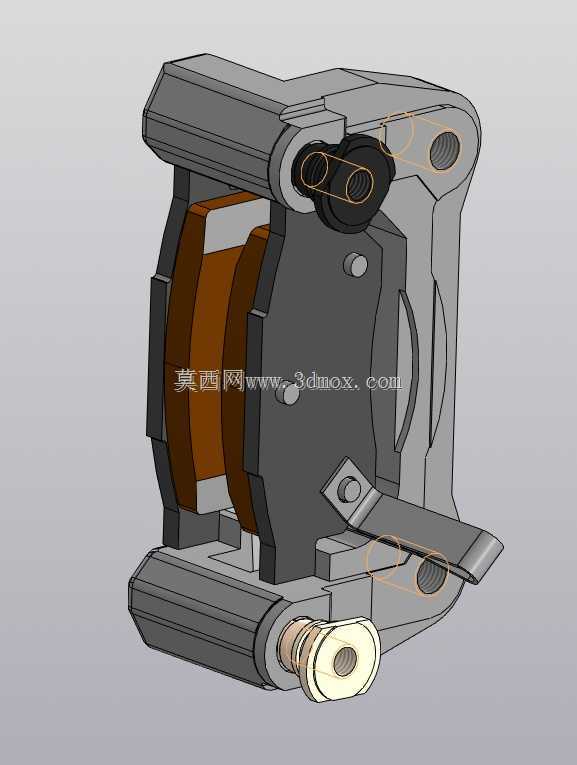

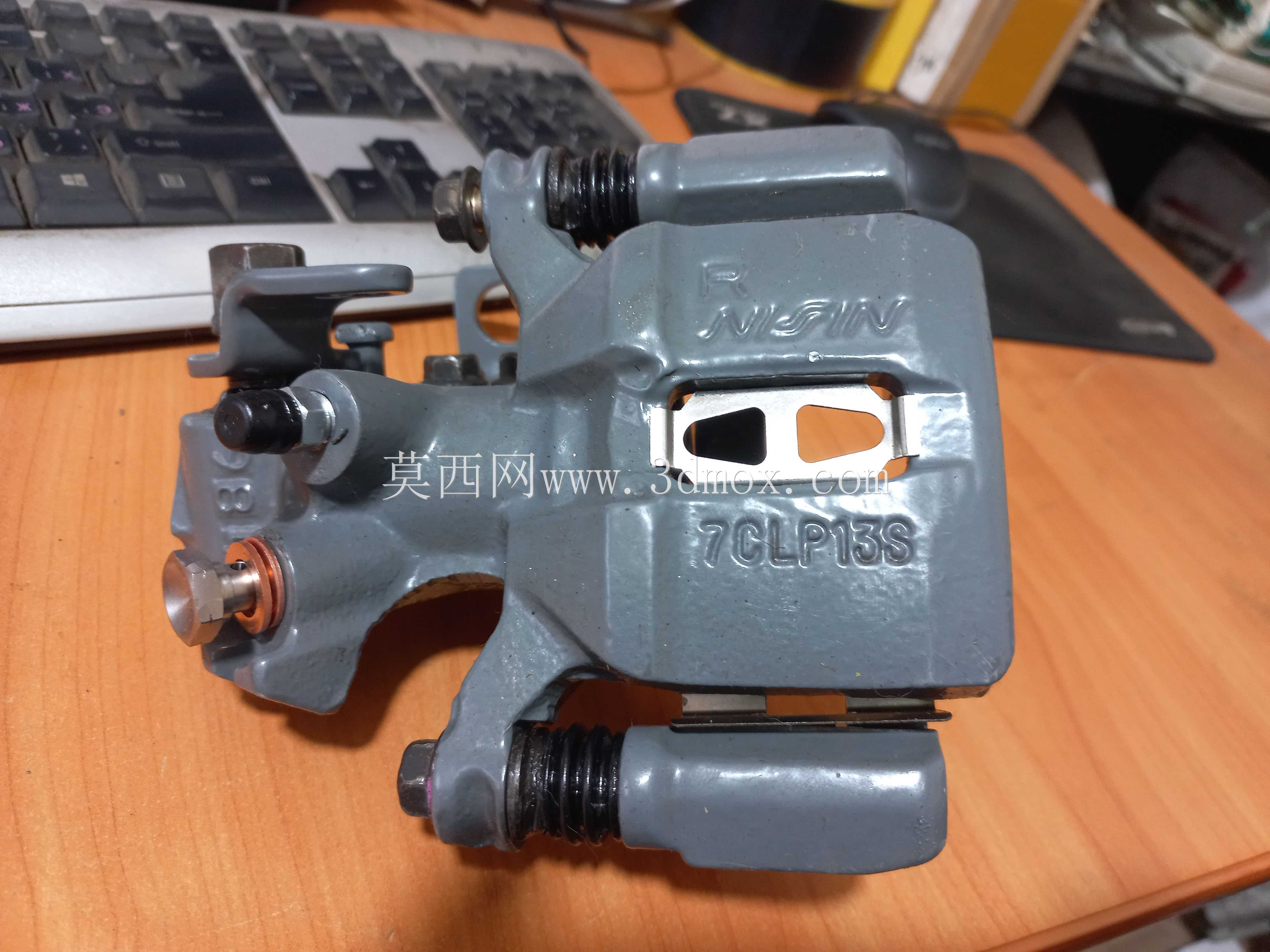

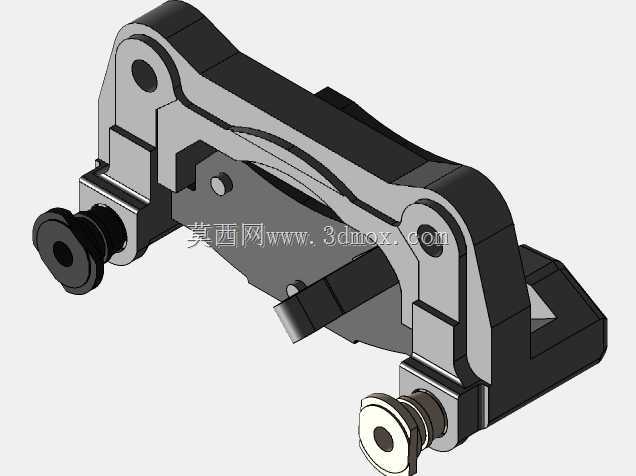

  该结构属于乘用车后轮盘式制动系统的核心承载构件,日常行驶中承担制动卡钳的定位、制动反力承载以及刹车片滑动导向的核心作用,适配搭载Nissin 7clp13S规格卡钳的本田系列车型,在售后改装、底盘维修、制动系统升级场景中可作为结构匹配、安装校核的三维参照。从实际装车工况来看,该支架通过上下两处贯通安装孔固定在后转向节的对应安装面上,安装孔位的同轴度、端面平面度直接决定卡钳装配后的浮动自由度,一旦形位公差超差,会出现刹车偏磨、制动抖动、拖刹等常见故障,建模过程中特意保留了安装孔周边的加强筋结构,这部分结构是承受制动扭矩的关键区域,实车制动时刹车片施加的制动力矩会通过支架的导向槽传递到转向节,加强筋的走向完全贴合应力传递路径,

  避免应力集中导致的支架开裂问题。设计层面没有对刹车片本体做全参数化建模,核心原因是刹车片属于易损耗材,不同摩擦材料配方的背板尺寸存在细微公差,建模时仅保留了支架与刹车片背板配合的导向槽尺寸,导向槽的宽度、深度以及滑动面的平行度都按照实车装配间隙做了还原,预留了刹车片热膨胀后的滑动余量,避免高温工况下刹车片卡滞。支架整体采用铸钢材质的等壁厚设计,主体壁厚控制在6-8mm区间,既满足制动工况下的强度刚度要求,也兼顾了铸造工艺的成型性,避免厚大断面带来的缩孔缩松缺陷。需要注意的是,该支架的安装孔位、卡钳配合尺寸是针对特定车型转向节设计的,并不适配思域6代车型的转向节安装界面,跨车型替换时需要重新校核安装孔距、卡钳中心与刹车盘中心的同轴度,

  避免出现制动盘偏磨、卡钳与轮毂干涉的问题。从结构细节来看,支架上的两处导向销安装孔做了沉台设计,用于安装导向销防尘套,沉台的深度、直径直接决定防尘套的压缩量,装配时压缩量过大容易加速防尘套老化破损,压缩量过小则会出现密封失效,泥水进入导向销后会导致卡钳浮动卡滞,这部分尺寸在建模时完全按照实车测量值还原,可直接用于导向销、防尘套的选型匹配。支架外侧的避让凹槽是为了适配轮毂辐条的造型,避免转向时卡钳与轮毂内侧发生干涉,建模时保留了这部分避让曲面的轮廓,可用于轮毂升级时的干涉校核,避免换装大尺寸轮毂后出现卡钳蹭轮毂的问题。
