双轴联动旋转支撑作业装置结构设计

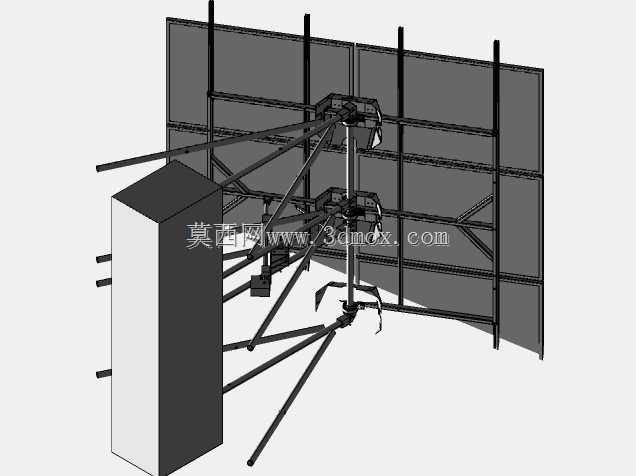

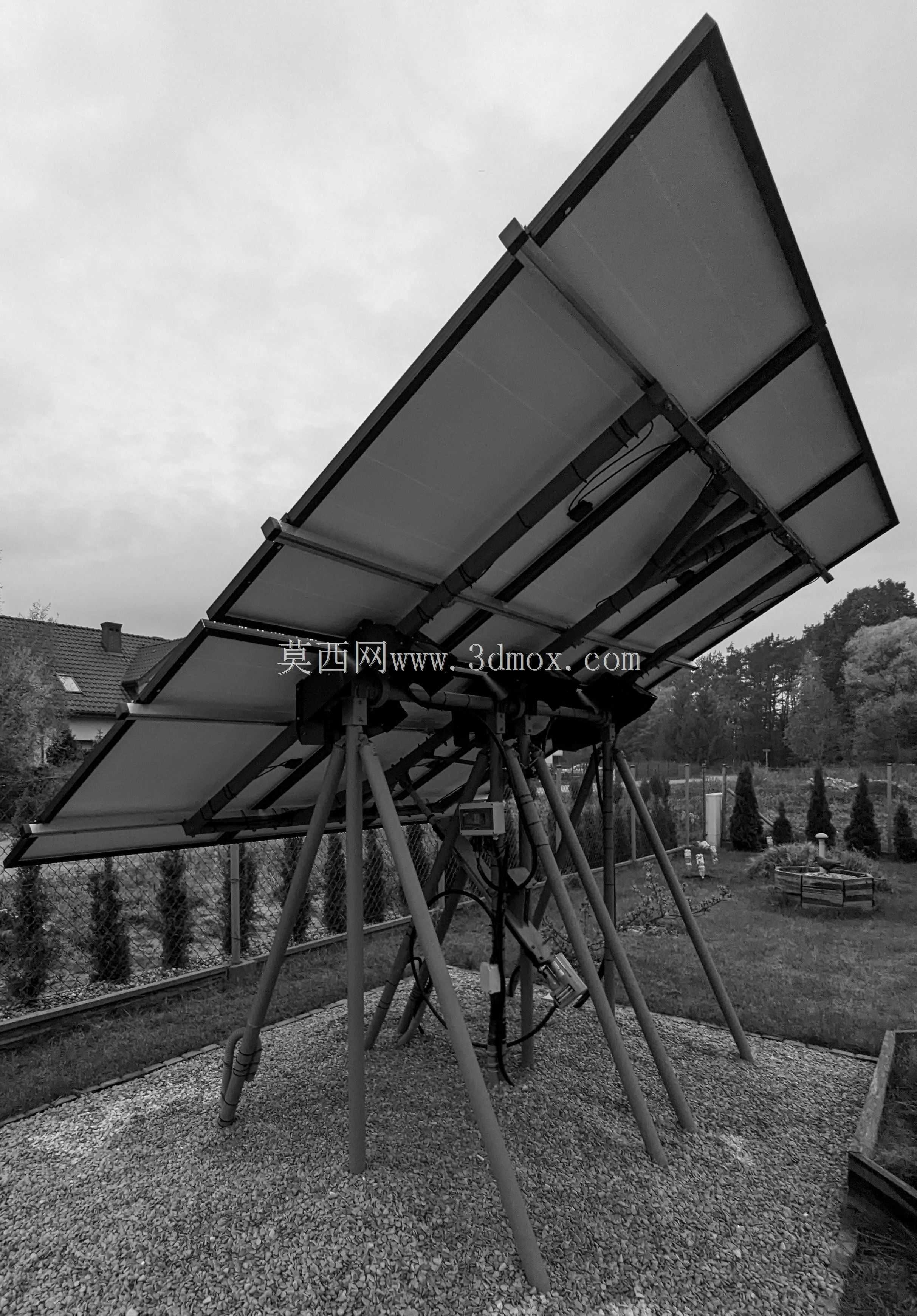

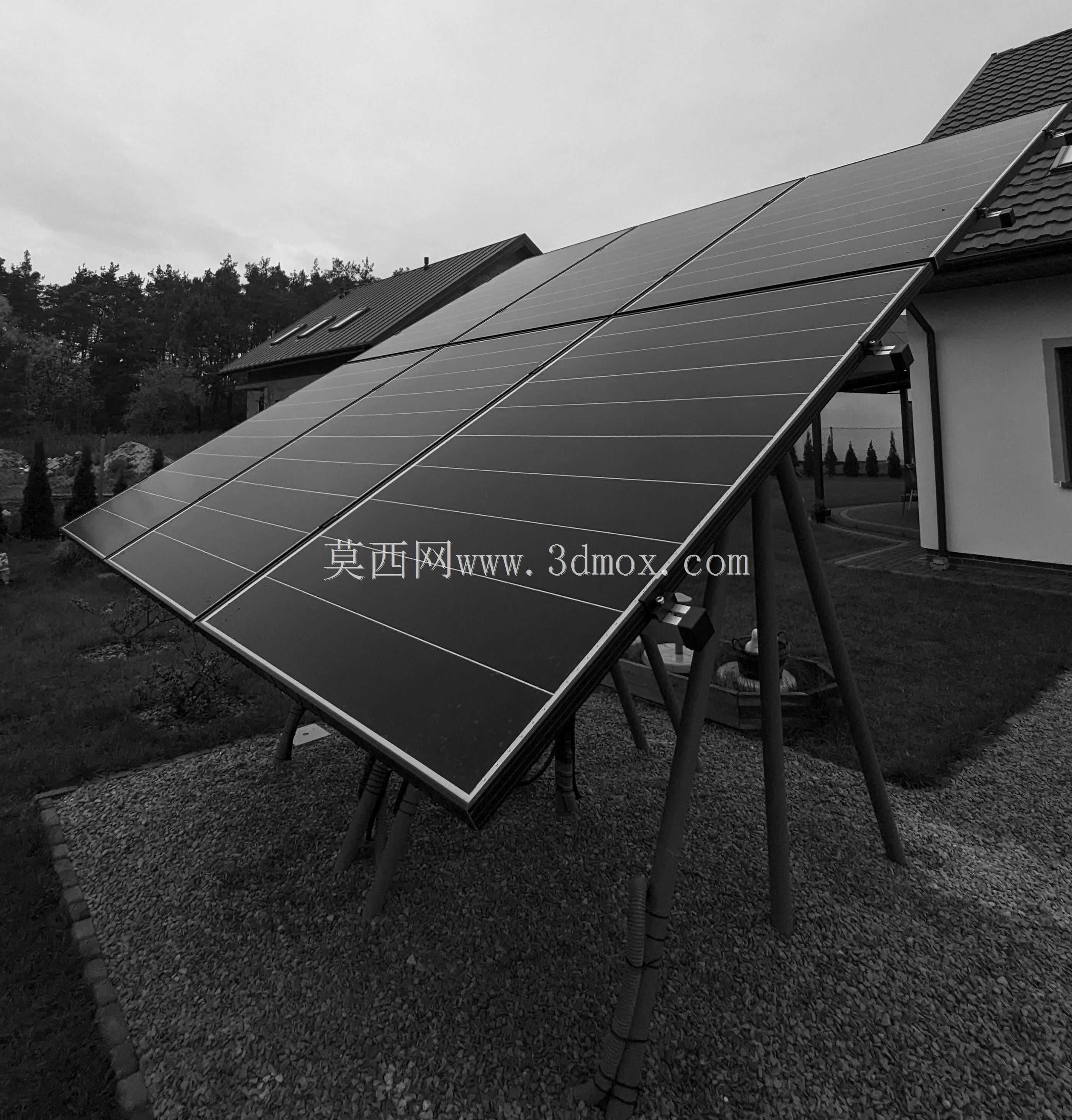

　　这套双轴旋转作业装置，主要面向需要多工位角度切换的平面类构件加工作业场景，在幕墙构件预装、大型板材翻面加工、显示屏模组装配等工位都能适配，核心作用是带动装夹在框架上的工件完成两个轴向的角度回转，替代传统人工翻面、吊装调整角度的作业方式，降低大尺寸薄板类工件移位过程中的形变风险。从结构布局来看，装置采用侧置立式动力舱搭配斜撑式桁架支撑框架的设计，动力舱集成了两组独立的回转驱动单元，分别对应水平俯仰轴与垂直回转轴的运动输出，两个轴的运动可独立控制也可联动配合，能将装夹面调整到作业需要的任意空间角度，方便操作人员在最优姿态下完成装配、打磨、检测等工序。支撑框架采用矩形钢管拼接的栅格结构，在保证整体承载刚度的前提下尽可能降低自重，

　　框架背面的多组斜向支撑杆件直接与回转输出端连接，受力路径从框架装夹面直接传递到回转支座，再传导到底部安装基础，避免长悬臂结构带来的震颤问题。设计过程中优先考虑了安装边界的适配性，整套装置的底部固定点位集中在动力舱底部与斜撑支座下端，不需要在作业区域大面积预埋固定件，对现有车间工位的改造适配性较强，框架的装夹面预留了通用的T型槽安装位，可搭配不同的快速夹钳适配不同尺寸的平板类工件，不需要额外制作专用转接工装。回转部位采用了交叉滚子轴承作为支撑承载件，既能承受径向、轴向的复合载荷，也能承受倾覆力矩，匹配大尺寸框架装夹工件后的偏心负载工况，驱动端搭配蜗轮蜗杆减速结构，具备反向自锁特性，当调整到目标角度后可自动锁止，不需要额外增加制动机构，

　　避免作业过程中框架意外移位带来的安全隐患。斜撑杆件的长度经过运动仿真校核，在两个轴的全行程回转范围内，所有杆件都不会与动力舱、周边防护结构发生运动干涉，框架的回转角度覆盖了从垂直贴合作业面到水平朝上的全区间，能满足不同工序对工件姿态的要求。考虑到车间实际作业的维护需求，所有驱动单元的润滑点、接线端口都集中布置在动力舱的外侧检修面，日常维保不需要拆解主体支撑结构，框架的栅格间距也经过优化，既不会因为间距过大导致小尺寸工件装夹失稳，也不会因为间距过小遮挡工件背面的作业空间，操作人员在框架两侧都能开展作业，不需要频繁绕装置走动。整套结构的受力节点都做了加强筋处理，焊接位置预留了焊后加工的余量，实际装配时可保证回转轴线的同轴度误差控制在允许范围内，避免长期回转运动出现卡顿、磨损不均的问题。
