小型龙门式数控雕刻加工设备结构

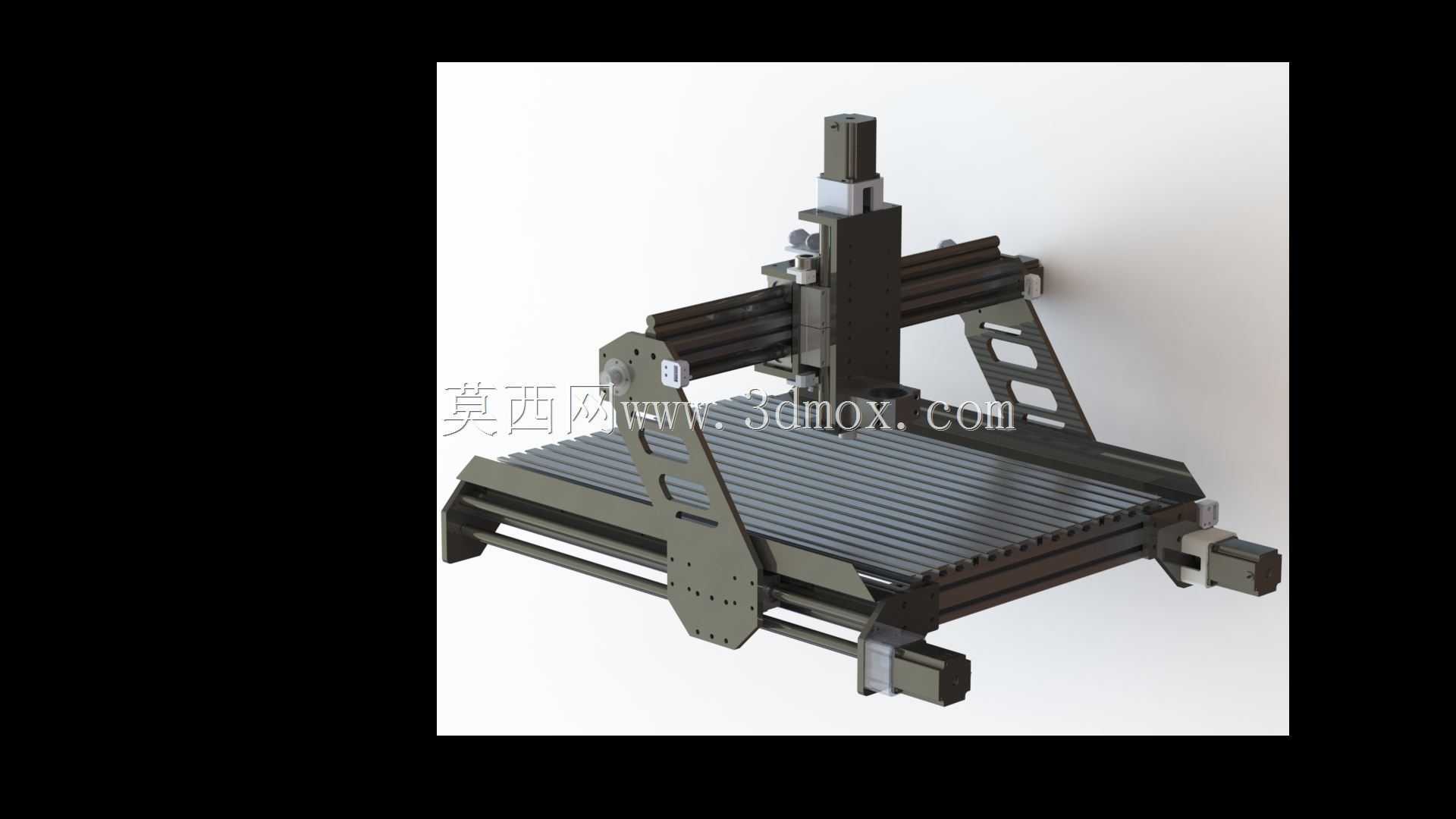

　　这款小型龙门式数控加工设备的结构设计，面向小尺寸工件的精密雕铣加工场景，常见于广告标识制作、小型五金零件加工、木工浮雕切割、教学实训设备搭建等领域，可适配不同材质的加工需求，完成平面铣削、轮廓切割、浮雕雕刻等多类加工工序。从整体布局来看，设备采用定梁龙门式架构，工作台沿Y轴方向做前后进给运动，横梁上搭载的滑座沿X轴做左右横向移动，Z轴主轴组件沿滑座做上下垂向进给，三轴传动相互独立，运动解耦性好，能有效降低多轴联动时的运动干涉风险。机架部分采用双侧立板支撑横梁的结构，立板上开设多组减重孔，在保证结构刚性的前提下尽可能降低整机自重，减少运动部件的惯量负载，同时减重孔的位置经过受力仿真校核，避开了应力集中区域，避免长期运行后出现结构形变。

　　工作台采用T型槽铝型材台面，台面的T型槽沿Y轴方向平行排布，可通过T型螺栓快速装夹不同尺寸的工件夹具，装夹边界覆盖台面全幅区域，无需额外加装过渡垫板即可完成常规小工件的固定；台面下方通过两组平行的直线导轨与底座连接，导轨副选用预压等级适中的滑块，既能保证运动时的导向精度，又不会因预紧力过大导致运行阻力升高。X轴传动组件布置在横梁的前侧安装面，传动丝杠与导轨平行安装，丝杠两端采用固定支撑结构，减少高速进给时的丝杠挠曲变形，滑座通过连接板同时与导轨滑块、丝杠螺母副连接，传动链短，反向间隙小，能保证往复运动时的定位精度。

　　Z轴组件采用垂直布局，主轴安装座通过直线导轨与滑座连接，垂向传动丝杠带有自锁特性，设备断电时主轴组件不会因自重下滑，避免撞刀风险；主轴安装座的安装面预留了不同规格主轴的安装孔位，可根据加工材质的不同更换对应功率的电主轴，适配金属、木材、亚克力、PCB板等不同材质的切削参数要求。设备的三个轴的驱动电机均采用外置安装方式，通过联轴器与丝杠直连，电机安装座与机架一体加工成型，保证电机轴与丝杠的同轴度，减少传动过程中的振动传递；底座部分采用框架式焊接结构，内部布置多组加强筋，提升整机的抗振性能，避免加工时因切削振动导致工件表面出现振纹。

　　从安装边界来看，整机的占地面积适配小型加工车间、工作室甚至家庭工坊的空间需求，无需专门做设备基础硬化，放置在平整的硬质地面上调整水平即可投入使用；各轴的行程参数经过匹配设计，X轴行程覆盖工作台全宽，Y轴行程覆盖工作台全长，Z轴行程可满足常规厚度工件的加工深度需求，不会出现行程浪费或者加工范围不足的问题。在设计细节上，各运动轴的两端都设置了硬限位挡块，配合电气限位开关，防止运动超程导致的机械损坏；拖链布置在各轴的运动侧方，将电机线缆、主轴线缆收纳在拖链内，避免运动过程中线缆被拉扯磨损，同时拖链的弯曲半径经过核算，不会对线缆产生过度弯折。整体结构的零部件多采用标准件与模块化设计，后期维护时可快速更换磨损的导轨、丝杠等易损件，降低运维成本；各部件的安装定位面都设计了定位销孔，装配时通过定位销保证装配精度，无需反复调校即可达到设计的运动精度要求。
