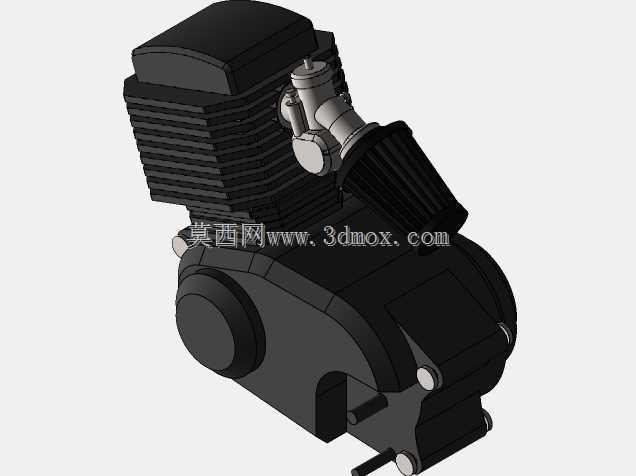

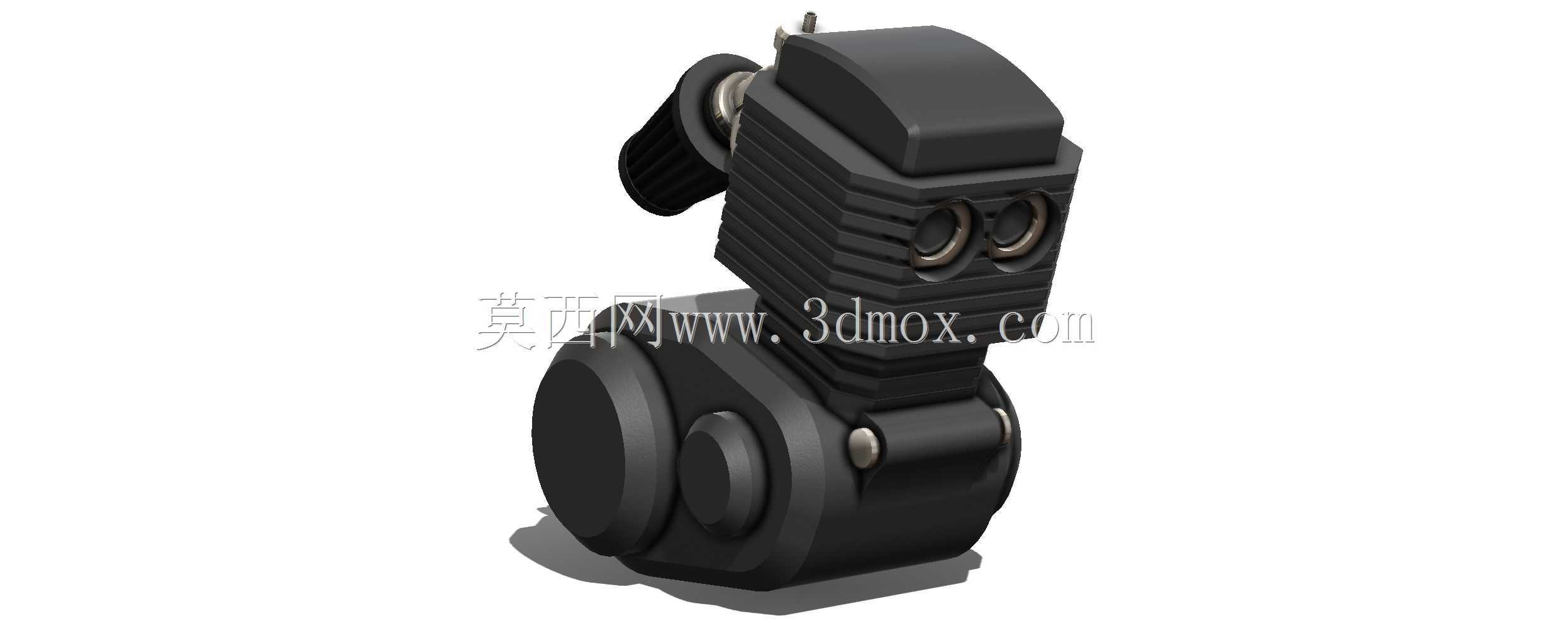

Scrambler摩托车单缸动力总成结构设计

　　这款Scrambler风格摩托车的动力单元，在复古越野摩托的改装与量产配套场景中应用广泛，适配兼顾非铺装路面通行与城市通勤的中小排量复古车型，核心作用是为整车提供稳定的动力输出，同时匹配Scrambler车型外露式的机械美学设计需求，不需要额外加装大面积装饰罩就能呈现硬核的机械质感。从功能特性来看，该动力单元采用单缸顶置气门布局，散热鳍片的排布经过针对性优化，在低速越野工况下的风冷散热效率能够满足持续低档位高转速输出的需求，缸头部位的双进气道设计兼顾了进气流量与混合气混合效率，能够适配不同海拔地区的骑行需求，输出轴的位置预留了多规格链轮安装位，可以根据不同的传动比需求匹配后牙盘，兼顾低速扭矩输出与高速巡航的转速控制。

　　设计过程中优先考虑了越野场景下的抗冲击需求，曲轴箱采用一体化加强筋结构，在箱体受力集中的安装吊耳位置做了加厚处理，能够承受非铺装路面颠簸带来的交变载荷，同时缸体与缸头的连接螺栓排布做了等距优化，避免长期振动下出现密封失效渗油的问题。外形尺寸方面，该动力单元的横向宽度控制在280mm以内，纵向安装长度为320mm，整体高度360mm，安装边界预留了足够的车架适配空间，吊耳的安装孔位采用通用的跨骑式单缸摩托孔距标准，能够直接适配多数复古改装车架的安装位，不需要额外做切割焊接调整，进气口位置朝向车辆正前方，能够在行驶过程中获得撞风效应提升进气效率，排气接口位于缸头前侧，适配高位排气的改装需求，避免越野路段泥水飞溅堵塞排气。

　　结构设计上还考虑了日常维护的便利性，机油加注口与放油螺栓的位置都预留了足够的操作空间，不需要拆解周边覆盖件就能完成常规保养操作，离合器侧盖的造型做了圆弧过渡，避免倒车时出现凸起部位碎裂的问题，磁电机侧的散热槽排布能够兼顾发电线圈的散热需求，避免长期低速行驶时出现线圈过热退磁的问题。
