单活塞往复式动力机构装配结构展示

　　这套单活塞动力结构的三维装配模型，完整还原了往复式活塞动力单元的核心传动逻辑，可直接用于小型动力设备的原理验证、教学演示以及非标动力单元的前期方案校核。从实际应用场景来看，这类单活塞结构常被用于小型便携动力装置、教学实验台、微型发电机组以及部分专用低压气动执行单元的核心动力段，相比多缸结构，它的零件数量少、加工门槛低、维护拆解难度小，适合对动力输出平顺性要求不高、但追求结构紧凑与成本可控的使用场景。

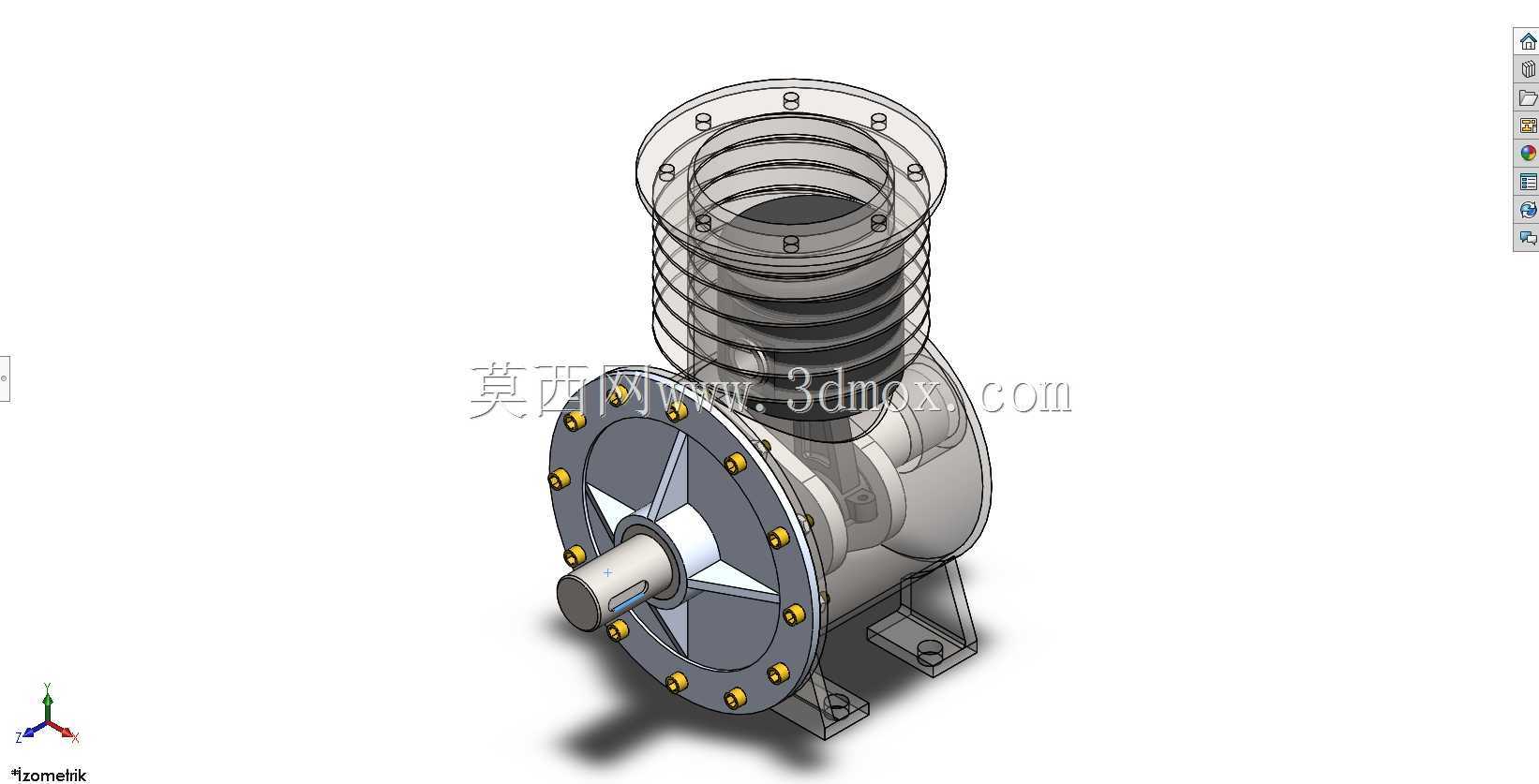

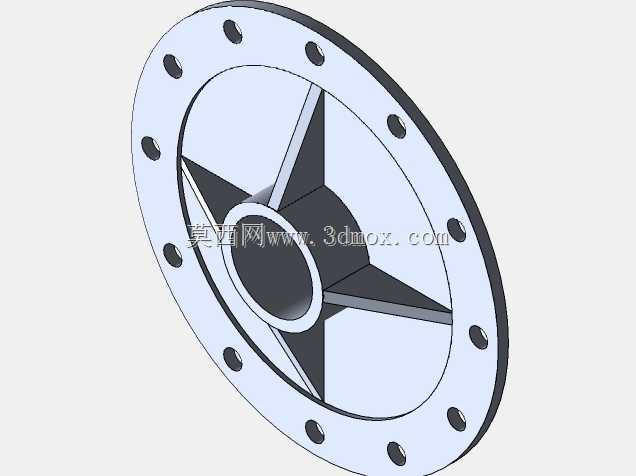

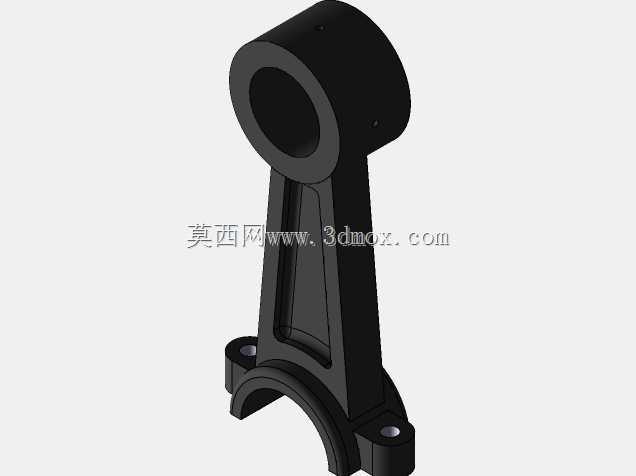

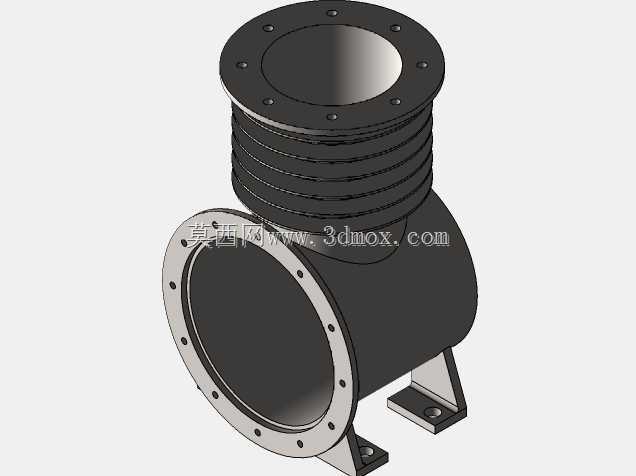

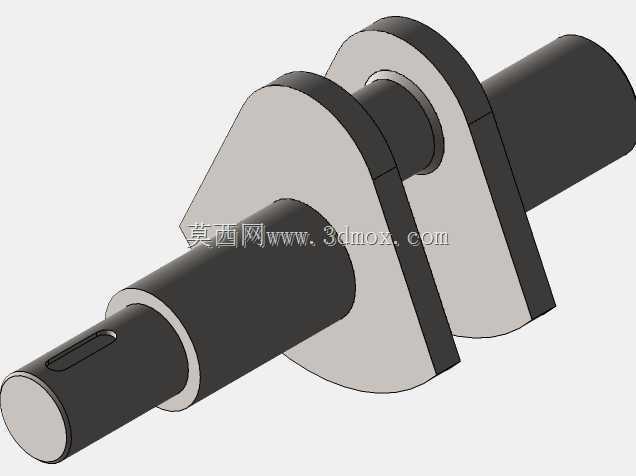

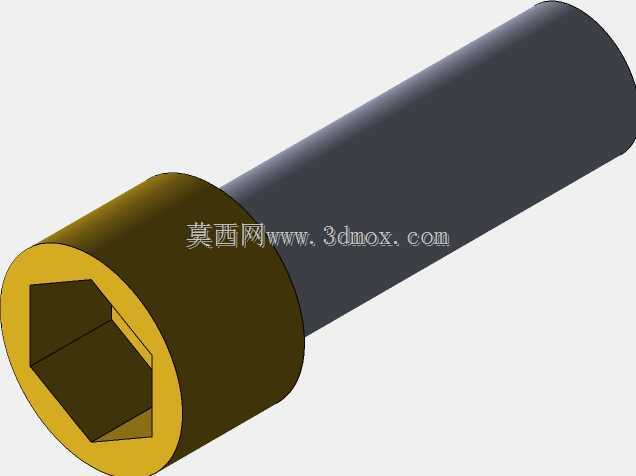

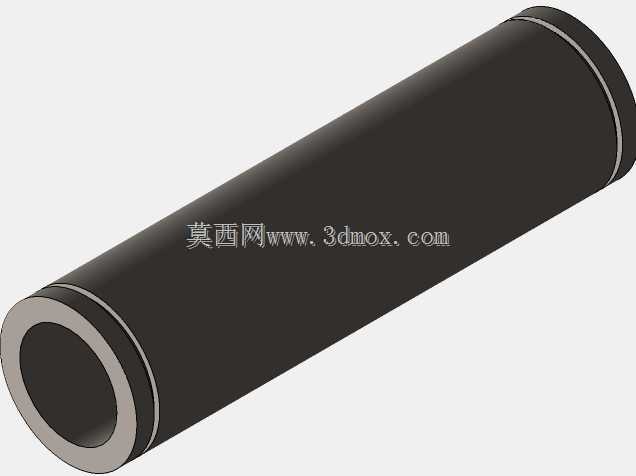

　　从功能特性来看，该结构通过活塞在气缸套内的直线往复运动，配合曲柄连杆机构将直线动能转化为曲轴的旋转动能输出，缸体外侧的散热鳍片结构可在工作过程中增大与空气的接触面积，带走缸内做功产生的多余热量，避免缸体温度过高引发的密封失效、零件热变形等问题。端盖处的星形连接结构采用周向均布的螺栓紧固，既保证了缸体与曲轴箱的连接刚性，也为后期拆解检修活塞环、连杆轴瓦等易损件预留了操作空间，底部的一体式安装支座预留了螺栓固定孔位，可直接匹配通用安装机架的孔距要求，不需要额外设计转接板。

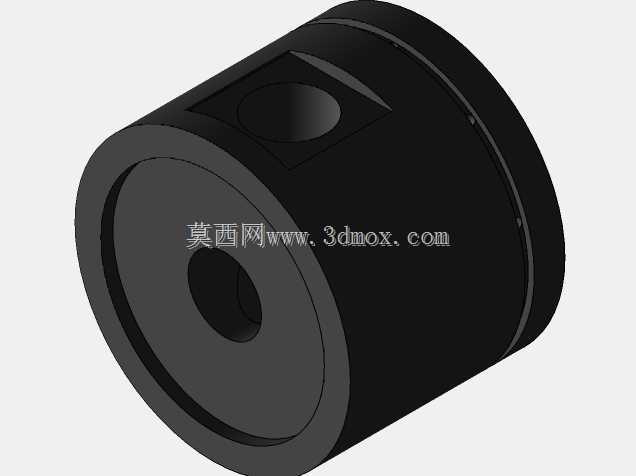

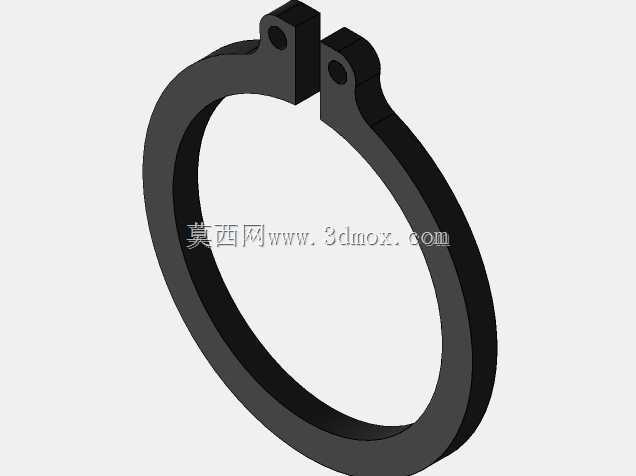

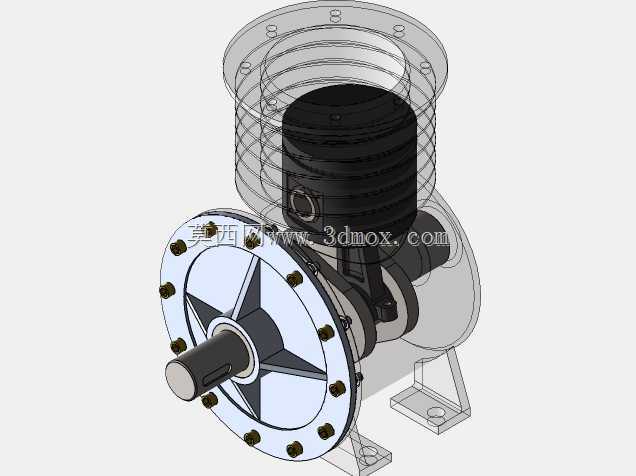

　　设计思路上，建模过程中优先保证了各运动部件的干涉校验，活塞上行到上止点时与气缸盖的预留间隙、曲轴转动时连杆与曲轴箱内壁的安全距离、活塞环槽与密封环的配合公差都做了对应预留，装配层级按照实际装配流程划分，从曲轴箱预装曲轴连杆组件，到装入活塞与活塞环，再扣合气缸套、紧固端盖，最后安装输出轴端的密封端盖，完全贴合实际生产中的装配工序，可直接用于生成装配作业指导书的三维示意。

　　安装边界方面，该结构的整体外轮廓尺寸适配小型设备的安装仓空间，输出轴的轴径与键槽尺寸符合通用微型动力输出的接口标准，气缸进气、排气接口的位置预留了外接管路的安装空间，不会与周边固定结构产生管路干涉，做运动仿真时可完整展示活塞往复、曲轴转动、连杆摆动的全周期运动关系，能直观呈现不同曲轴转角下活塞的位置变化，帮助设计人员快速校验运动行程与动力输出的对应关系，也能为后续的受力分析、密封结构优化提供精准的三维模型基础。
