高保真功率放大器内部结构三维建模作品

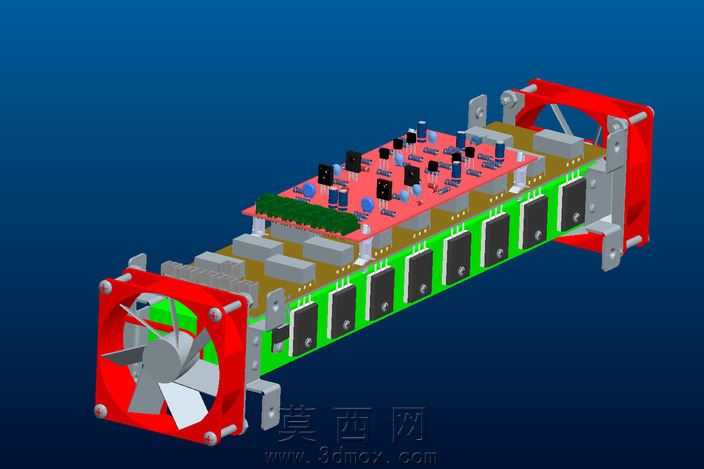

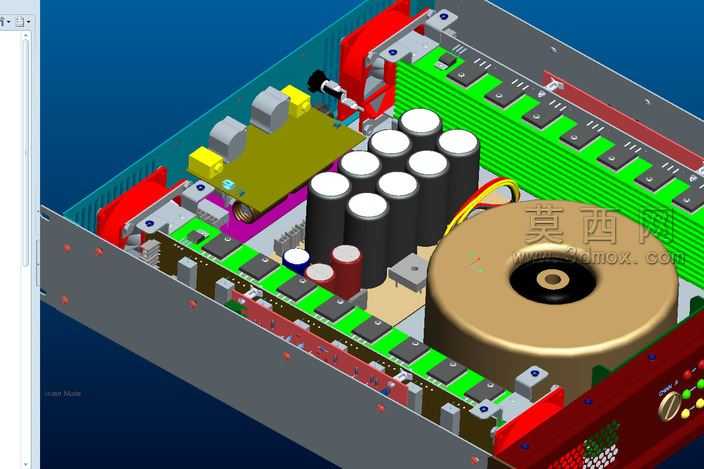

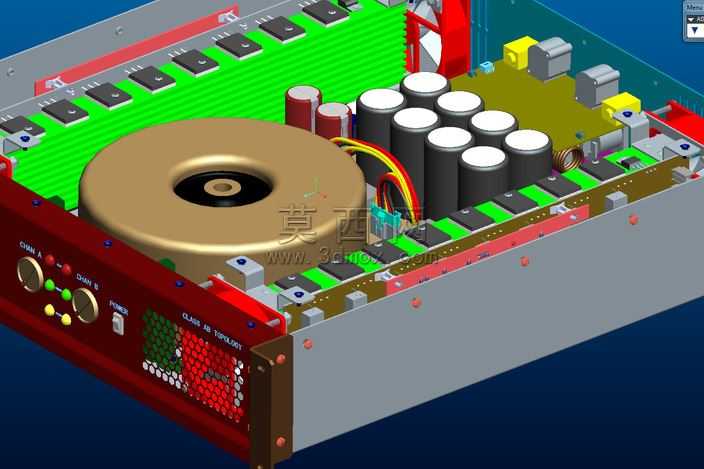

本功率放大器三维模型采用专业三维建模软件完成全参数化构建，完整还原了大功率功放设备的内部装配结构与元器件布局。建模过程中严格遵循电子设备结构设计规范，对机箱壳体、PCB电路板、大容量电解电容阵列、环形电源变压器、功率管散热组件、接线端子、调节旋钮等全部零部件进行1:1比例建模，各部件间的装配间隙、连接关系完全匹配实际生产装配逻辑。渲染阶段采用金属、塑料、电解电容覆膜、PCB阻焊层、硅橡胶按键等差异化材质球，精准还原不同元器件的表面质感：环形变压器表面做哑光金属漆与中心轴承的亮面金属质感区分，电解电容阵列还原黑色塑壳与顶部白色防爆压痕的细节，绿色PCB板做出铜箔走线、焊盘、元件丝印的纹理细节，红色机箱侧板做磨砂喷塑材质处理，灰色主框架还原金属钣金的哑光金属质感。结构设计上遵循大功率功放的散热与电磁屏蔽设计思路，将大体积环形变压器布置在机箱侧部远离信号输入区，大容量滤波电容阵列紧邻整流电路布置缩短供电路径，绿色散热鳍片沿功率管排布方向延伸保证散热效率，各功能模块分区清晰，强弱电区域做物理分隔避免信号干扰。模型完整呈现了功放内部从电源输入、变压整流、滤波储能到功率放大、信号输出的全链路元器件排布，所有可动部件如调节旋钮、接线端子均保留装配活动自由度，细节处还原了螺丝固定位、走线槽、接口标识等生产级细节，整体模型结构严谨，材质表现真实，可用于电子设备结构教学、功放产品设计参考、装配工艺演示等场景。
