创意立体弯折金属管路结构设计

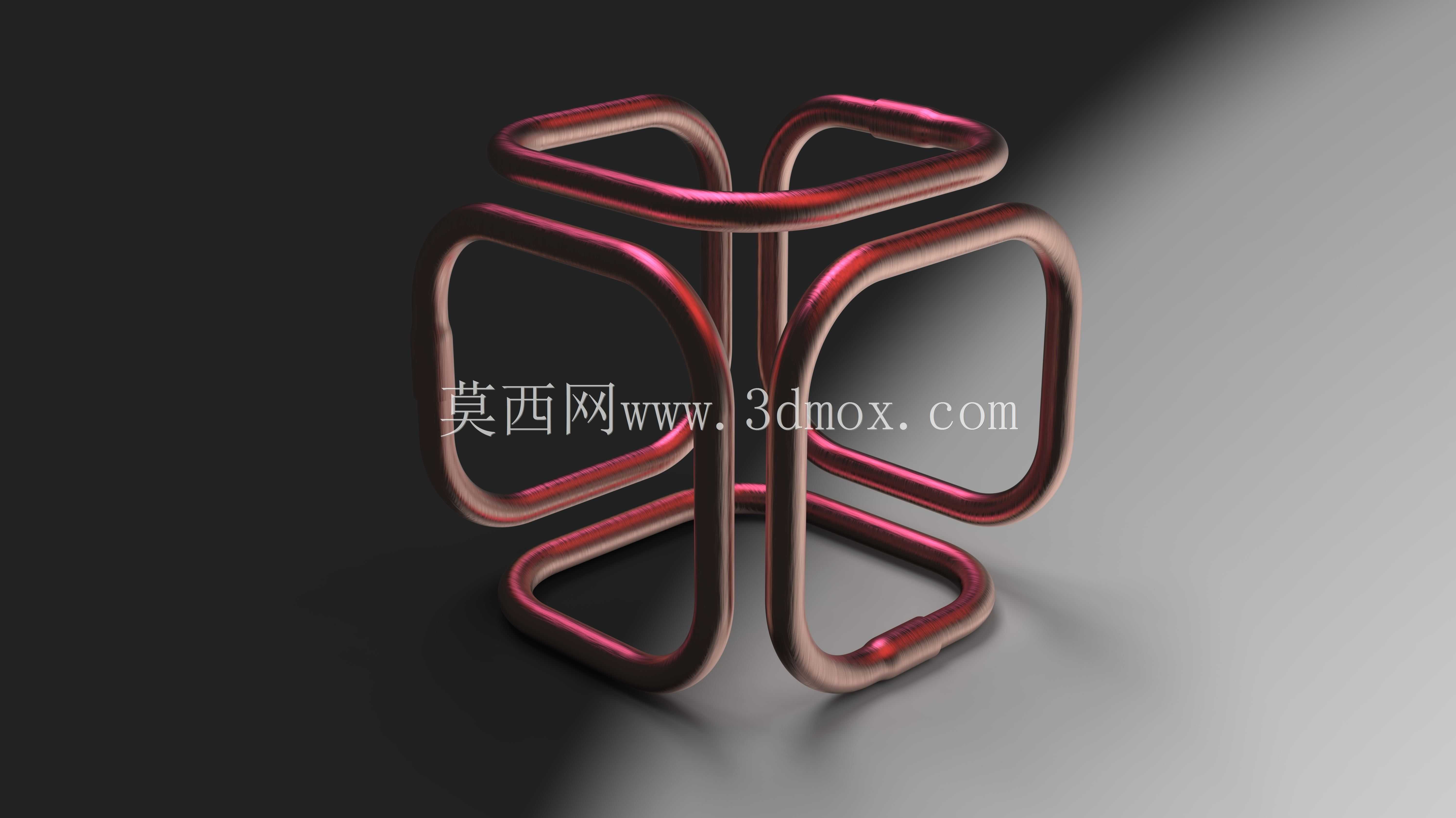

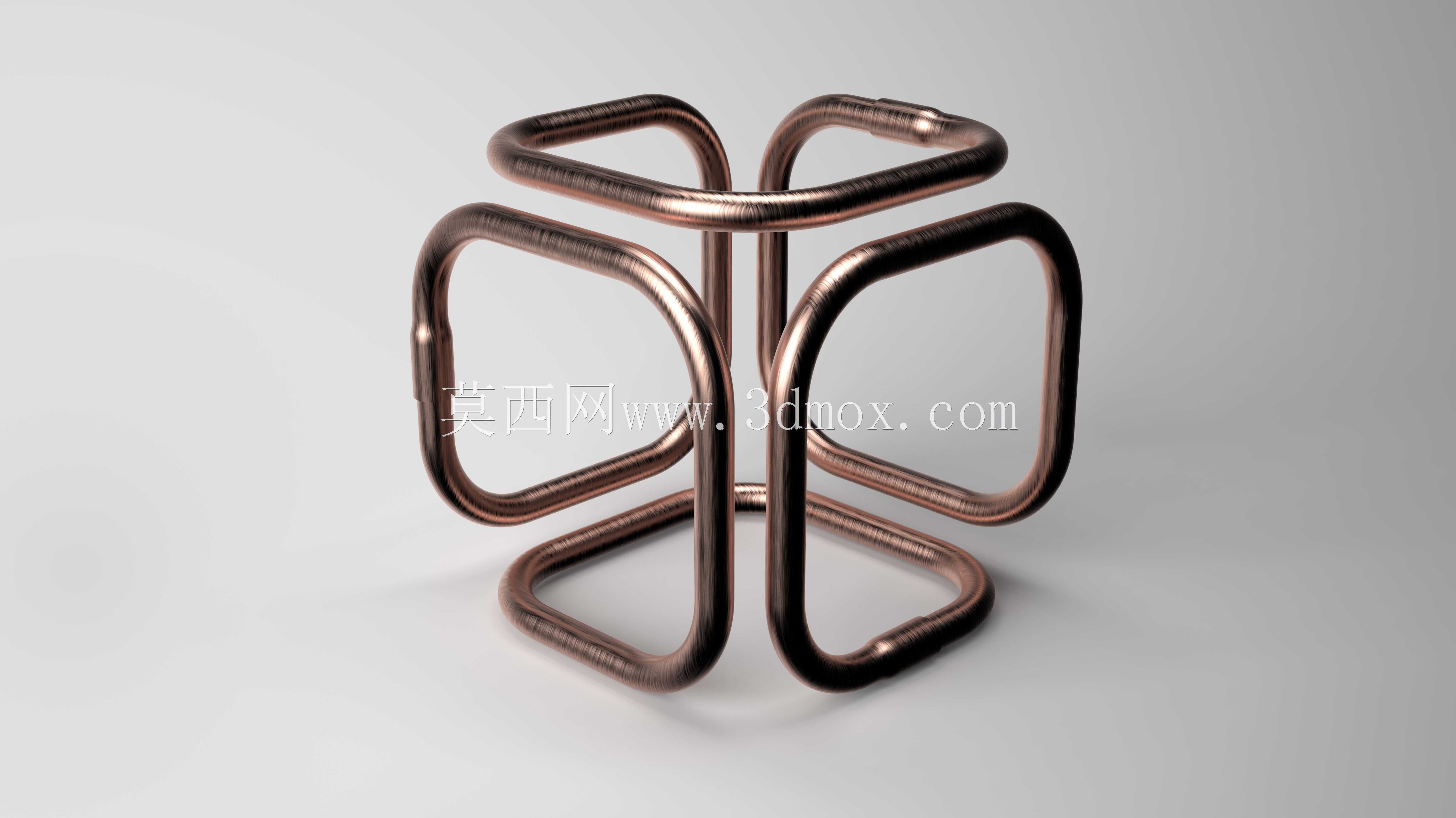

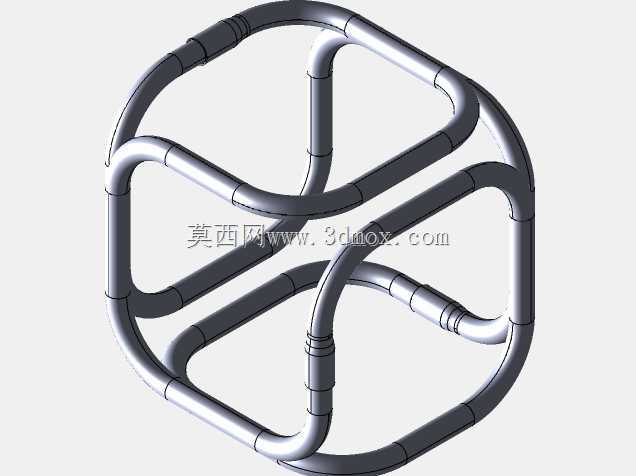

　　该弯管结构采用连续空间弯折成型工艺，整体呈现对称式六面连通框架形态，管路弯折处均采用大圆弧过渡设计，避免流体输送过程中出现直角冲蚀、流阻骤增的问题，可适配多介质流体的换向输送场景，常见于实验室流体循环系统、小型换热单元的管路集成、特种气动控制回路的空间排布设计中。从结构设计逻辑来看，整个构件以中心对称轴线为基准，六个方向的弯折段曲率完全一致，每段直管段长度误差控制在装配公差允许范围内，弯折处的椭圆度严格控制在管路通径的8%以内，避免弯折加工过程中出现管壁褶皱、通径缩窄的缺陷，保障流体在管路内的流速稳定，不会因截面突变产生紊流、振动噪音等问题。在实际安装适配层面，该结构的外轮廓边界规整，

　　六个方向的管口端面均处于同一虚拟立方体的对应平面上，可直接对接同通径的快插接头、法兰连接件，不需要额外加装转向弯头，能够大幅缩减管路系统的装配空间，减少管路接头数量，降低系统泄漏点的排查工作量。设计过程中优先考虑了管路的自支撑特性，整个弯折构件不需要额外加装管夹固定，依靠自身对称结构的刚性即可保持形态稳定，在低压流体输送场景下，可直接作为集成式管路模块嵌入设备内部，省去了传统管路排布中大量的固定支架安装工序。管路的壁厚选取适配常规低压流体输送的承压要求，弯折加工时预留了足够的加工余量，管口端面预留了平口加工的余量，可根据实际对接需求加工外螺纹、焊接坡口或者快插接口，适配不同的连接工况。从空间利用角度来看，

　　这种对称立体弯折结构将多方向的管路换向功能集成在单一构件上，相比传统采用多个弯头拼接的管路结构，整体重量降低30%以上，流阻损失降低20%左右，尤其适合对安装空间、设备重量有严格限制的小型流体设备、便携气动装置的管路系统设计，同时对称的结构形态也具备一定的工业美学属性，可应用于外露式工业设备的管路排布，兼顾功能实用性与外观整洁性。
