直径40mm空心轴欧姆龙E6H编码器结构

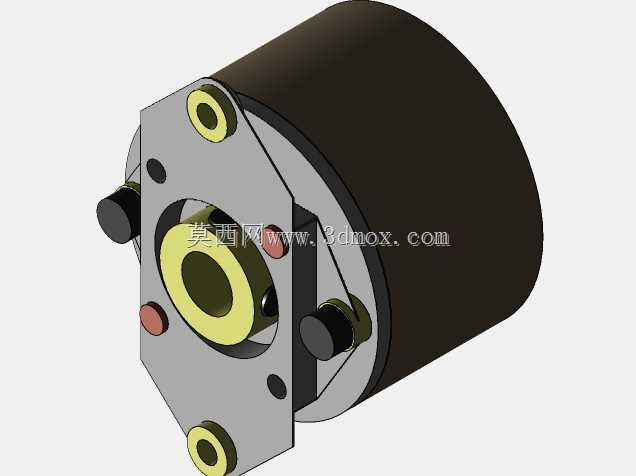

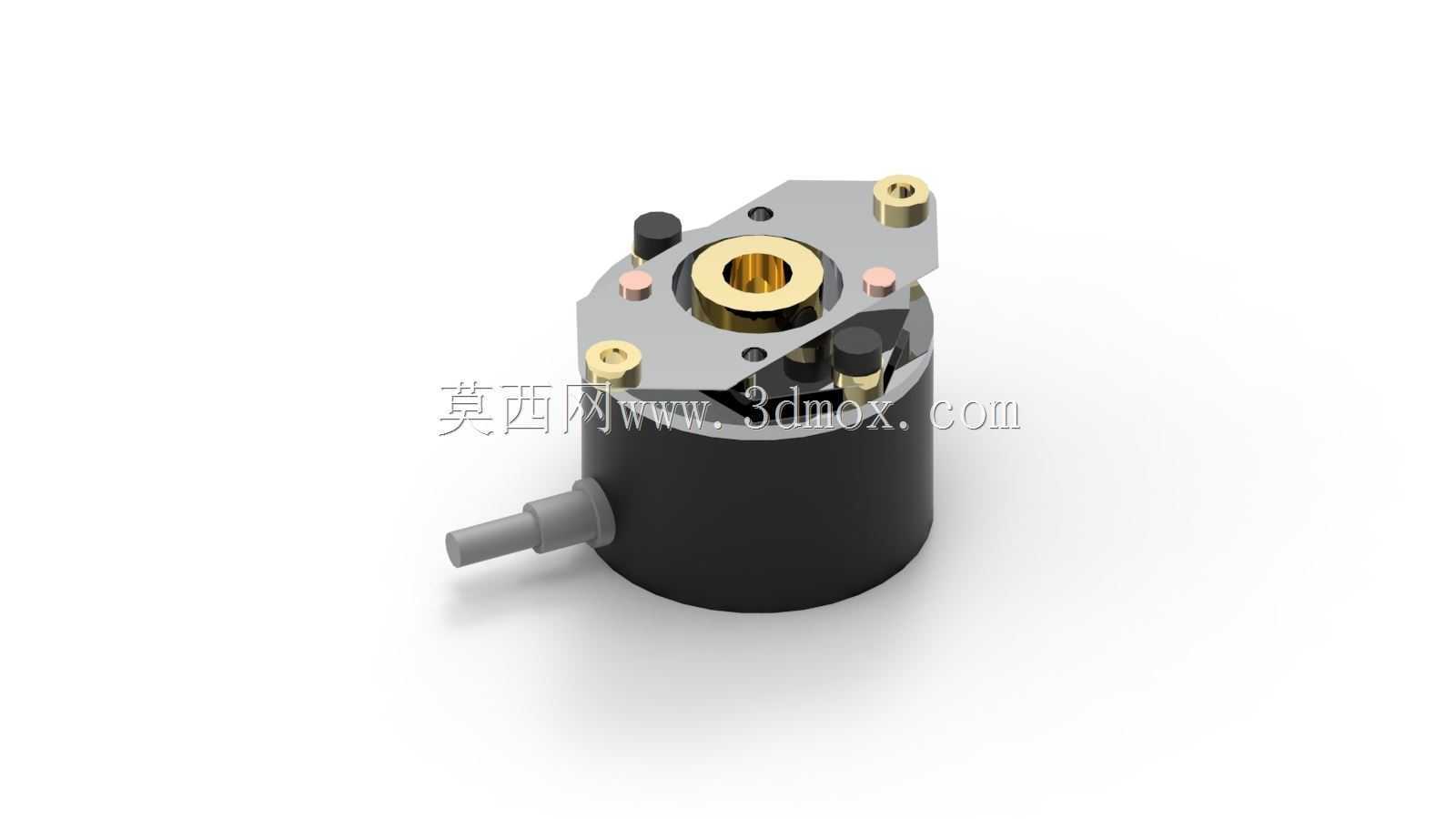

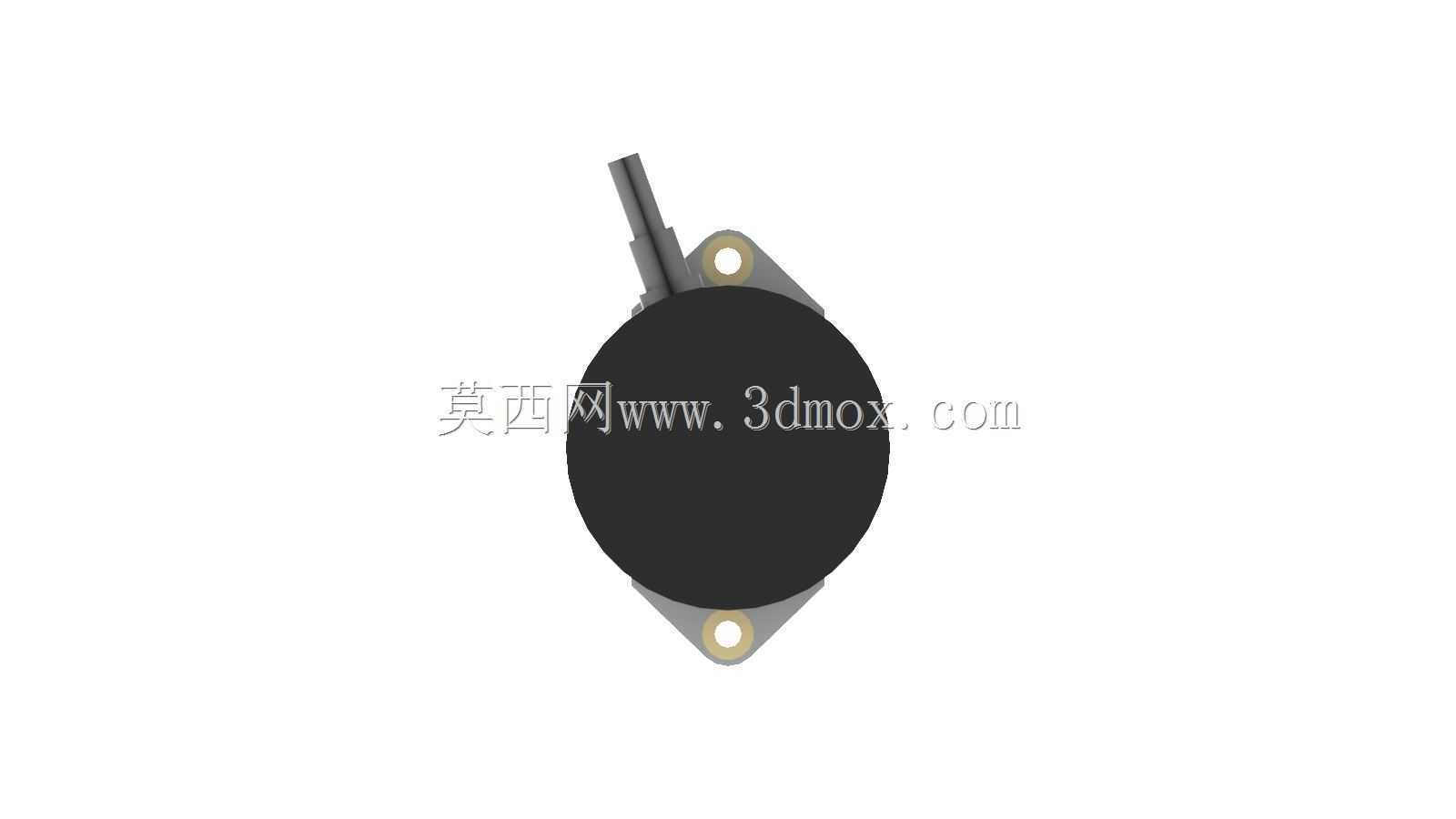

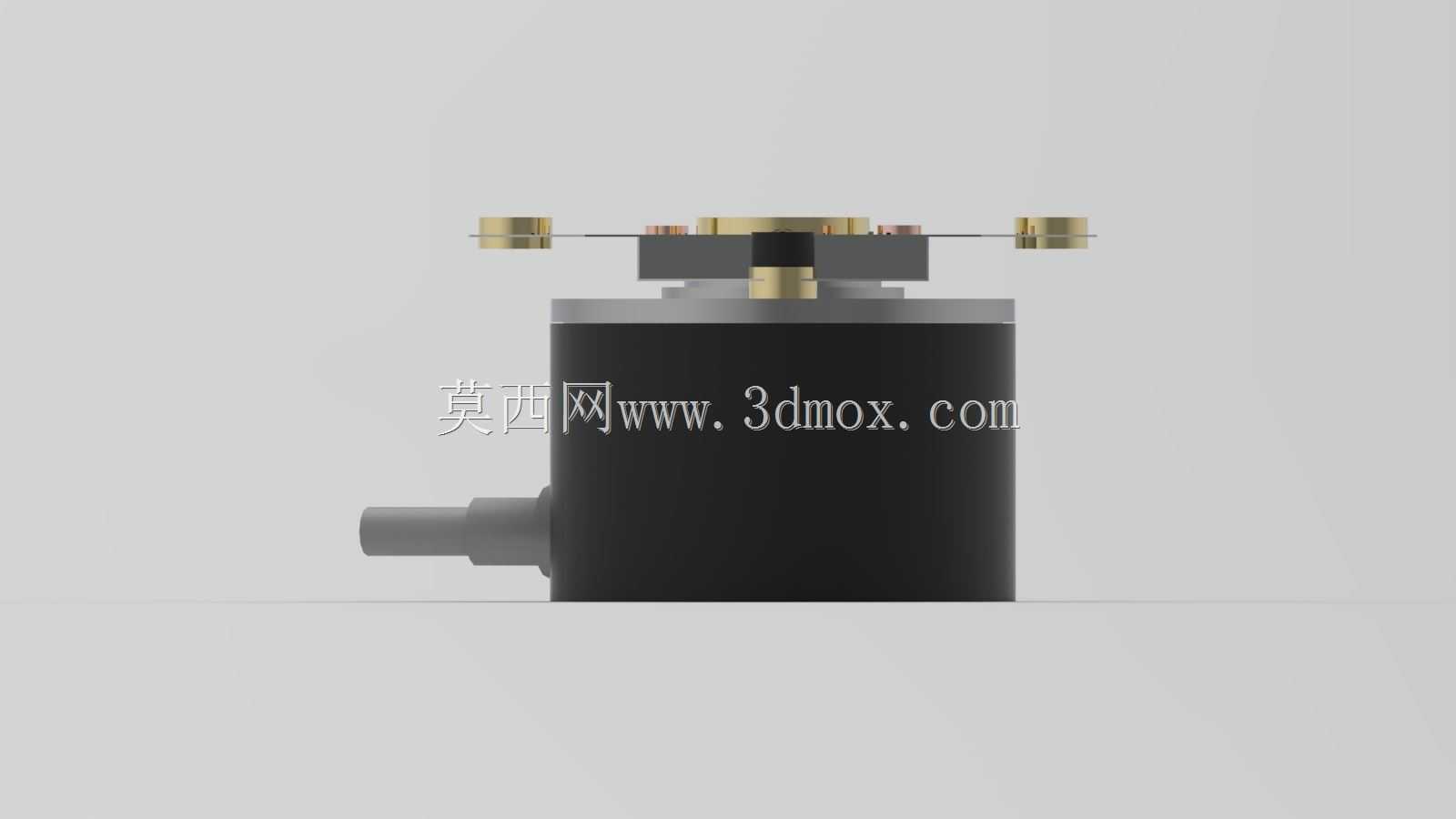

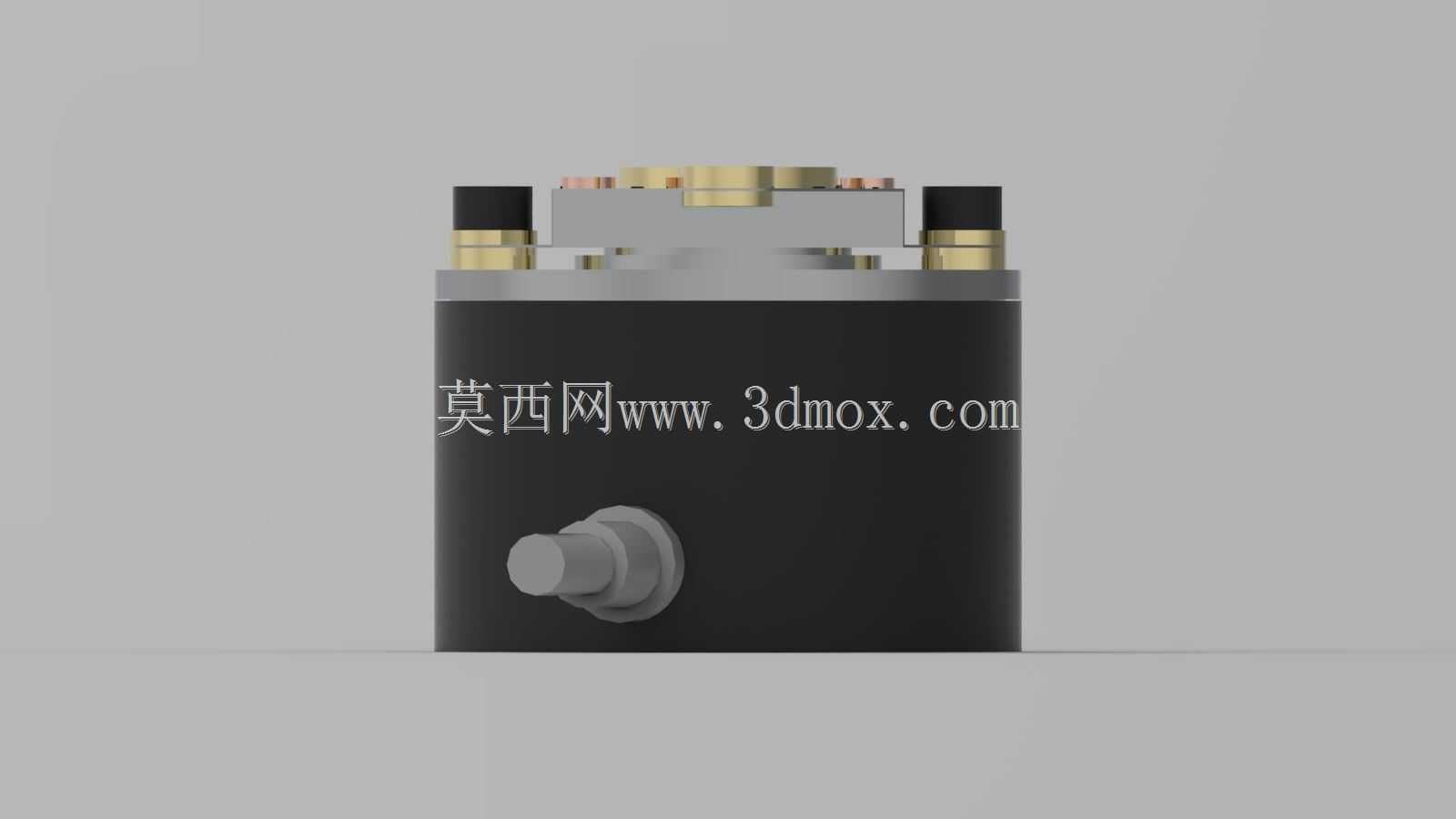

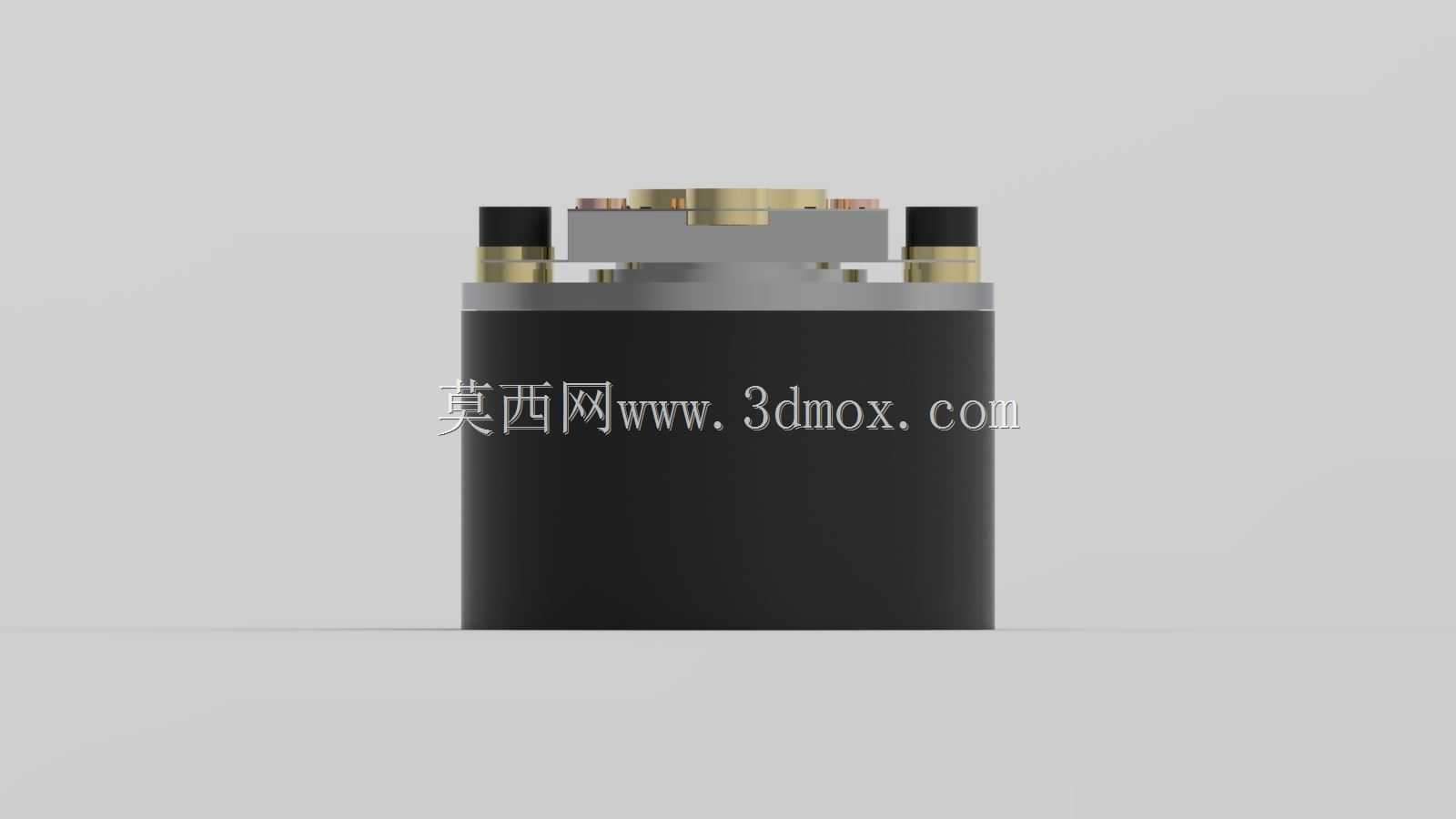

　　这款空心轴编码器的主体外径控制在40mm，属于紧凑型旋转检测部件，在机床主轴转速反馈、自动化输送线工位定位、包装机械辊筒同步控制这类场景中适配性极强，尤其是空心轴的安装结构，不需要额外设计联轴器转接结构，能够直接套穿在被测转轴上，既节省了安装空间，也能消除联轴器传动带来的间隙误差，提升检测反馈的精度。从结构设计来看，主体下部为圆柱形壳体，采用黑色硬质绝缘材质做主体封装，能够抵御车间常见的切削液飞溅、粉尘附着问题，上部的安装法兰采用金属材质加工，三个呈等边分布的安装铜柱搭配固定孔位，可直接通过螺栓锁紧在设备安装面上，侧出的线缆接头做了防弯折过渡处理，避免设备运行过程中线缆反复弯折出现线芯断裂的问题。

　　上部法兰中心的黄铜衬套是空心轴的核心配合面，加工精度直接决定编码器的运行稳定性，衬套与被测轴采用间隙配合，安装时不需要额外做复杂的同轴度校准，只要将轴穿入后锁紧法兰上的顶丝即可完成固定，对于设备改造、现场快速更换备件的场景十分友好。法兰面上分布的黑色阻尼柱与粉色定位销，分别用于安装时的缓冲限位与周向防转，避免设备运行过程中编码器壳体随轴跟转，导致检测信号丢失。在实际选型应用中，这类40mm外径的空心轴编码器，安装时需要预留至少15mm的轴向安装空间，径向要避开设备上的突出结构，防止侧出线缆被挤压，其空心轴的适配轴径通常在6-8mm区间，能够覆盖绝大多数小型自动化设备的转轴尺寸，输出的信号可直接接入PLC或者运动控制卡，

　　为设备的转速闭环、位置定位提供实时反馈数据。建模过程中对各部件的配合公差做了还原，黄铜衬套与金属法兰的过盈配合、壳体与法兰的卡扣连接结构、顶丝的安装孔位都按照实物尺寸1:1复刻，能够直接用于设备的装配干涉检查、安装工位的布局设计，也可以作为电气选型时的尺寸参考，避免选型后出现安装空间不足、配合尺寸不匹配的问题。
