皮带滑轮传动组件结构设计展示

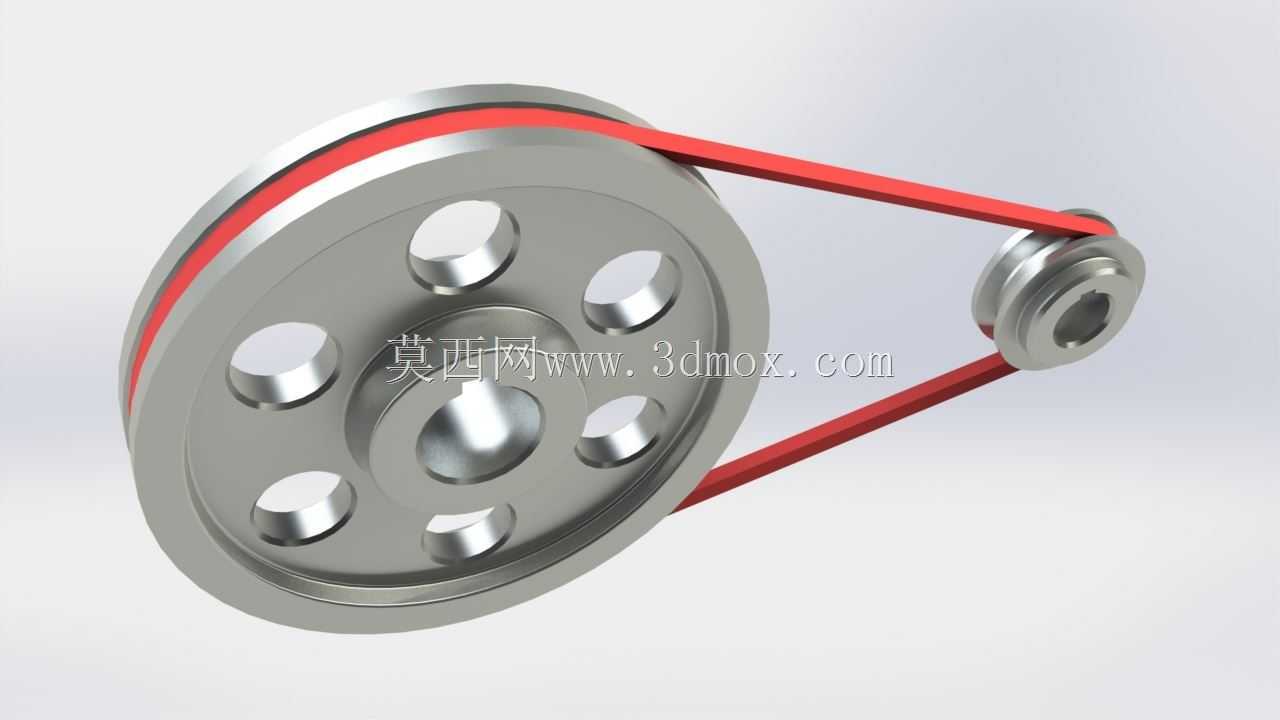

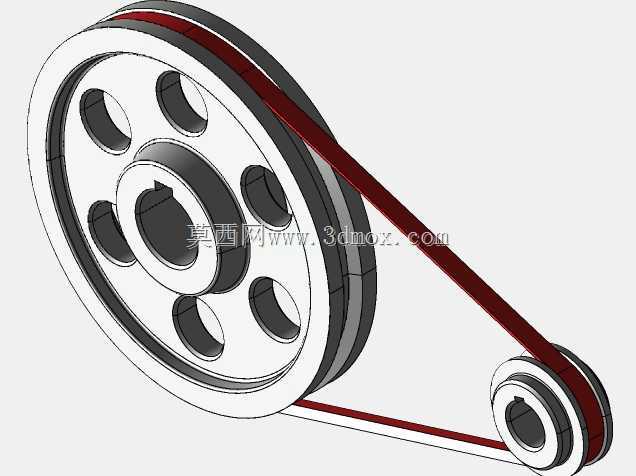

　　这套带传动组件的设计，首先要匹配常规工业传动场景的安装边界，大带轮采用辐板式镂空结构，在保证轮体抗弯强度的前提下，尽可能降低转动惯量，减少设备启停阶段的惯性冲击，轮缘处设计有适配标准V型带的梯形槽，槽面粗糙度控制在合理区间，既保证皮带与轮槽的足够摩擦力，又避免过度磨损皮带表层橡胶。小带轮的轮槽与大带轮严格共面，中心距的预留量充分考虑了皮带安装张紧、长期运转蠕变后的张紧调整余量，不需要额外加装复杂的张紧结构就能满足常规工况的使用需求。从实际应用场景来看，这类带传动结构广泛用在中小功率的动力传递场景，比如小型机床的主轴进给传动、轻工设备的动力输送、农用小型机具的动力转接，相比齿轮传动，它能在两轴中心距较大的场景下完成动力传递，

　　同时具备过载打滑的特性，当负载突然超过额定阈值时，皮带会在轮槽处产生相对滑移，避免后端刚性传动部件因为过载出现崩齿、轴类断裂的问题。设计过程中，轮体的孔径公差按照过渡配合选取，和传动轴的配合面预留了键槽安装位，保证扭矩传递过程中不会出现轮轴相对转动的问题，大带轮的镂空孔均匀分布，做了圆角过渡处理，避免高速转动时出现应力集中导致轮体开裂，轮缘的挡边高度刚好覆盖皮带侧边，防止运转过程中皮带出现脱槽跑偏的问题。安装边界上，整套组件的轴向尺寸做了严格控制，大带轮的辐板厚度、轮毂长度都匹配常规传动轴的支撑跨距，不会因为轮体过长导致轴端悬臂量过大引发振动，皮带的长度选型匹配标准件规格，后期维护更换不需要单独定制非标皮带，降低现场运维的配件成本。

　　传动比的设置兼顾了转速传递效率和负载能力，小带轮的包角满足带传动的设计规范，不会因为包角过小导致传动效率骤降、皮带过早磨损，轮体的材质默认选用常用的灰铸铁材质，具备足够的耐磨性和减震性，适配多数常规工业环境的使用需求，不需要做特殊的表面处理就能满足长期运转的耐磨要求。
