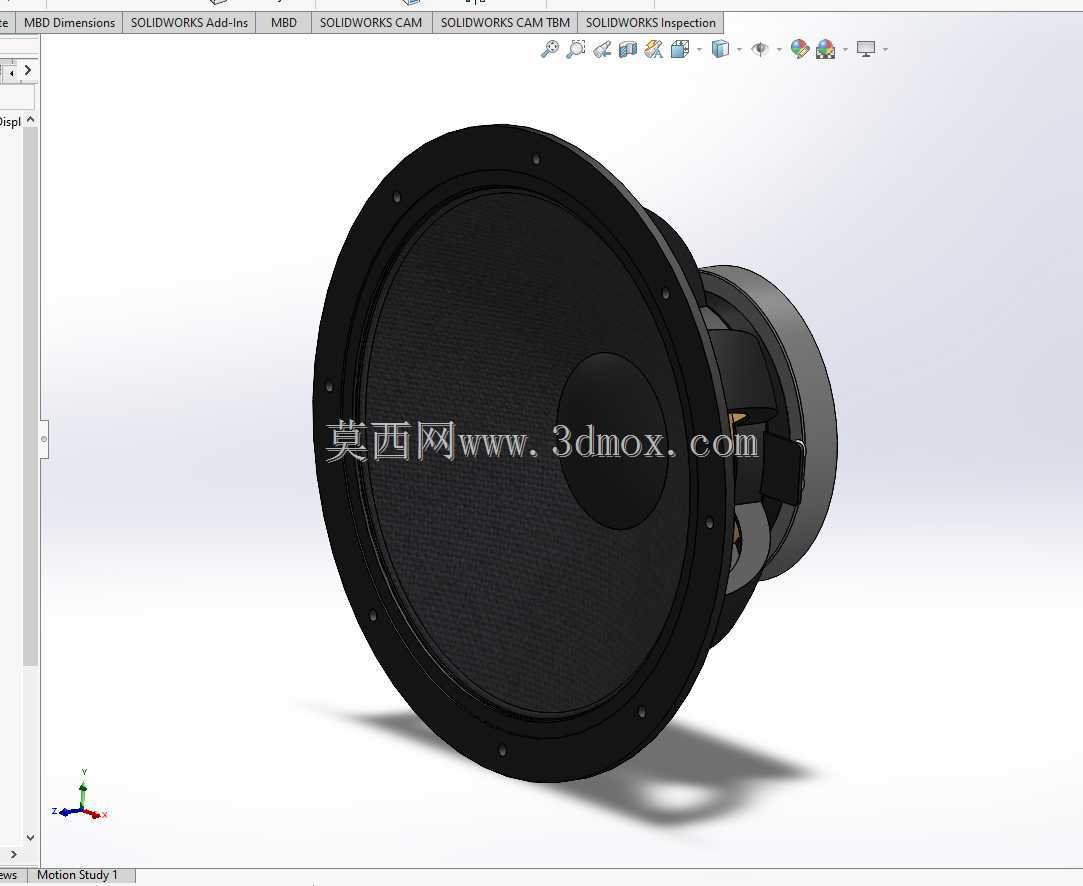

10英寸中频扬声器结构设计

　　这款10英寸中频扬声器的结构设计，首先围绕专业扩声场景的实际安装需求展开，在专业舞台返听、线阵列音响组配、商用固定安装扩声系统中，中频单元承担着人声、乐器基音的核心重放任务，其安装边界的适配性直接影响整套系统的搭建效率。设计时首先敲定了盆架的安装孔位分布，采用均匀圆周排布的沉头安装孔，适配市面主流10英寸单元的标准开孔尺寸，安装边的厚度控制在兼顾结构强度与箱体密封贴合度的区间，避免安装后出现盆架形变导致的音圈擦圈问题。

　　从功能特性来看，该单元的磁路结构采用对称式设计，有效降低大动态工作下的非线性失真，折环选用耐老化的丁基橡胶材质，在保证振膜顺性的同时，能适应长时间大功率工作的往复运动，减少长期使用后的折环疲劳松弛问题。振膜采用混合纤维材质，在中频段的分割振动控制上做了针对性优化，阻尼涂层的涂布范围经过反复调校，避免中频出现明显的峰谷，保证重放声音的清晰度。

　　设计过程中，对单元的背部磁钢尺寸做了严格的边界控制，磁钢外径与后腔的预留空间做了匹配，避免安装时磁钢触碰箱体内部的加强筋或者吸音棉固定结构，接线端子的位置设置在盆架侧方的居中位置，端子的插拔空间预留充足，方便现场施工时快速接线，不需要额外调整单元的安装角度就能完成接线操作。

　　在实际应用场景中，这类中频单元既可以作为两分频主扩音箱的中低音单元使用，也可以搭配高频压缩驱动器、超低频单元组成三分频扩声系统，其频率响应覆盖从低频下限到中高频的衔接段，能够平滑衔接高频单元的重放下限，减少分频点处的相位干涉问题。盆架采用高强度注塑材质，在保证结构刚性的同时控制了单元整体重量，降低吊装音箱时的整体载荷，金属嵌件的预埋位置对应所有安装孔位，避免多次拆装后出现孔位滑丝的问题，适合需要反复拆装的流动演出场景使用。

　　设计时还考虑了单元的散热需求，磁路部分设置了对称的散热通道，音圈工作时产生的热量可以通过盆架上的散热孔快速导出，长时间大功率工作下不会出现音圈过热导致的功率压缩问题，弹波的定心精度经过调校，保证振膜往复运动时的同轴度，减少大振幅下的非线性失真，提升单元的工作可靠性。
