CA6140车床冷却回路歧管结构设计

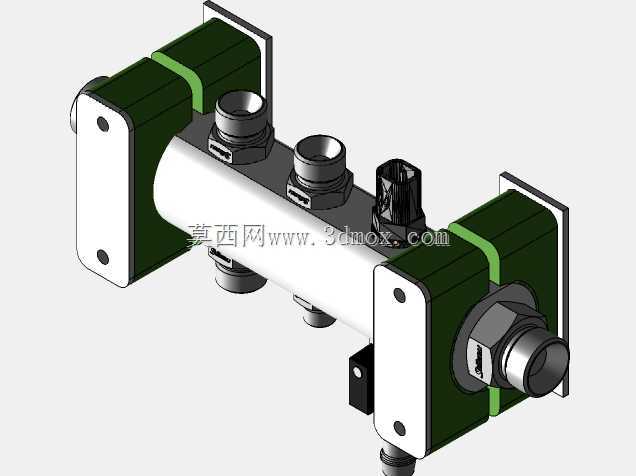

　　在普通卧式车床的金属切削作业场景中，切削区域的温度控制直接影响刀具使用寿命与工件加工精度，冷却歧管作为切削液输送路径的核心分配部件，承担着将冷却泵输出的高压切削液按需分流至各个切削点位的作用，这款适配CA6140车床的冷却歧管，在结构设计上充分考虑了车床床头箱侧方的安装空间限制，整体采用横向主管路加双侧安装支座的布局，主管路为等径直筒结构，沿轴向布置多个不同通径的外螺纹接口，可分别对接刀架冷却喷嘴、卡盘区域冲洗管路、尾座切削液输送支管，接口位置经过空间校核，安装后不会与溜板箱的往复运动轨迹产生干涉。歧管两端的安装支座采用L型折弯结构，支座上预留的沉头安装孔可直接通过内六角螺栓固定在床身侧方的预制安装面上，

　　安装面与主管路的平行度公差控制在0.1mm以内，避免长期受切削液脉冲压力影响出现连接松动。主管路端部设置的大口径接口用于对接冷却泵的主供液管路，接口处采用锥面密封结构，无需额外加装密封垫即可实现高压下的无泄漏连接，管路侧面预留的小型快插接口可用于接入压力检测元件，方便运维人员实时监测冷却回路的供液压力。在设计过程中，歧管内部的流道经过圆角过渡处理，减少切削液在分流过程中的压力损失，保证各个出口的切削液流量均匀，不会出现远端喷嘴压力不足的问题，支座与主管路的连接部位采用加强筋结构，可承受管路安装时的拧紧力矩以及设备运行过程中的振动载荷，避免长期使用后出现焊缝开裂的问题。歧管的整体外形尺寸适配CA6140车床原有冷却管路的安装位，替换原有老旧歧管时无需对床身安装面进行二次加工，接口规格与原厂管路完全匹配，可直接完成换装，歧管表面采用发黑处理，可抵御切削液中的防锈添加剂、金属碎屑的腐蚀，延长部件的实际使用寿命。
