CA6140车床用杠杆式传动连接件结构

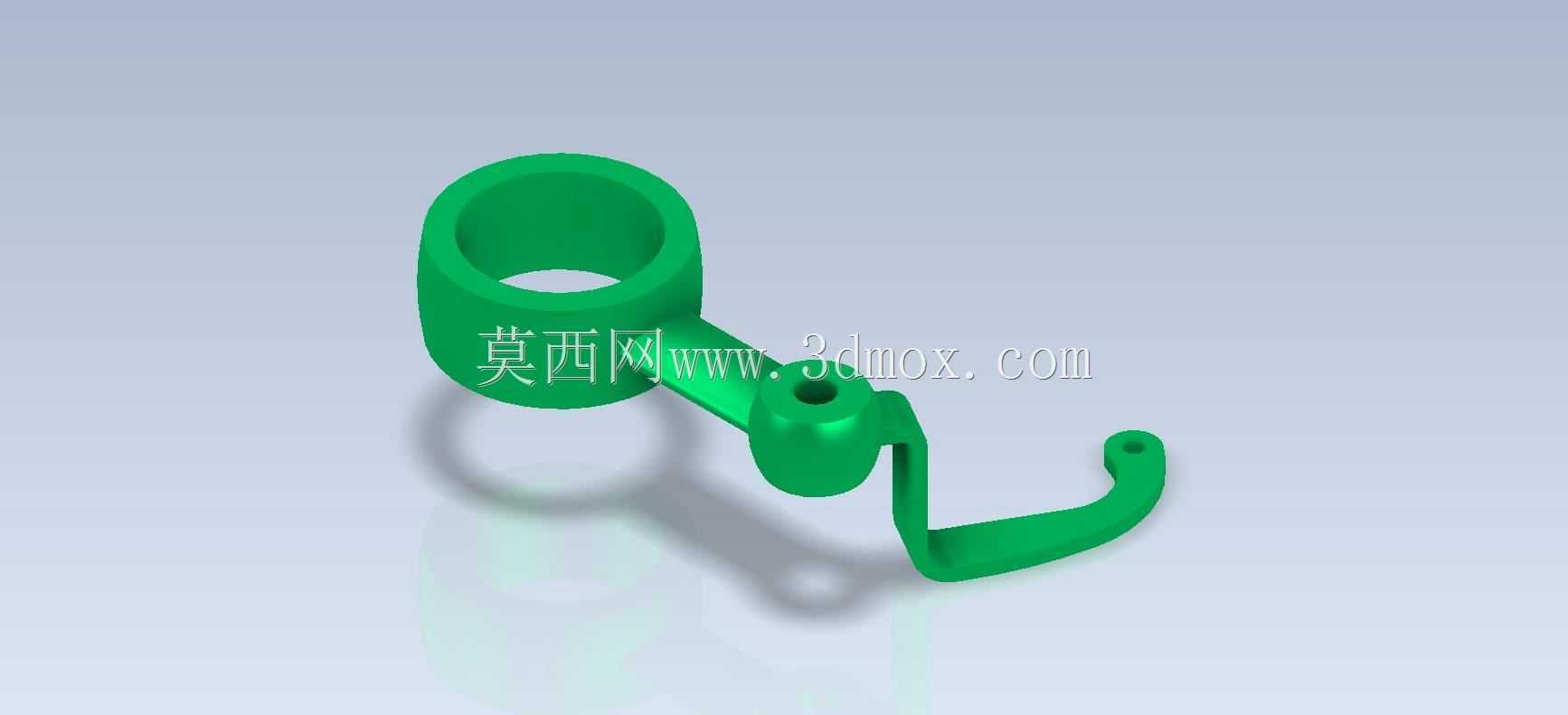

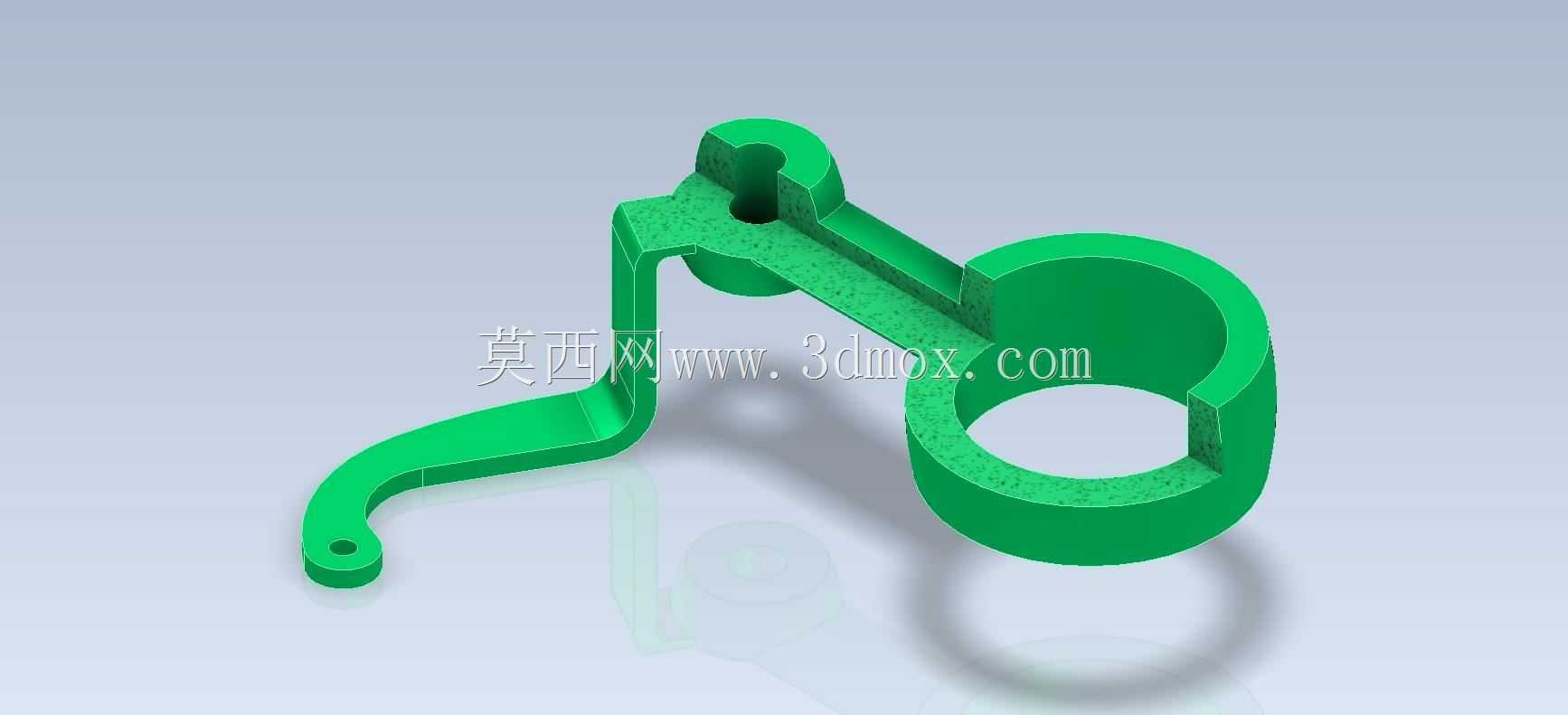

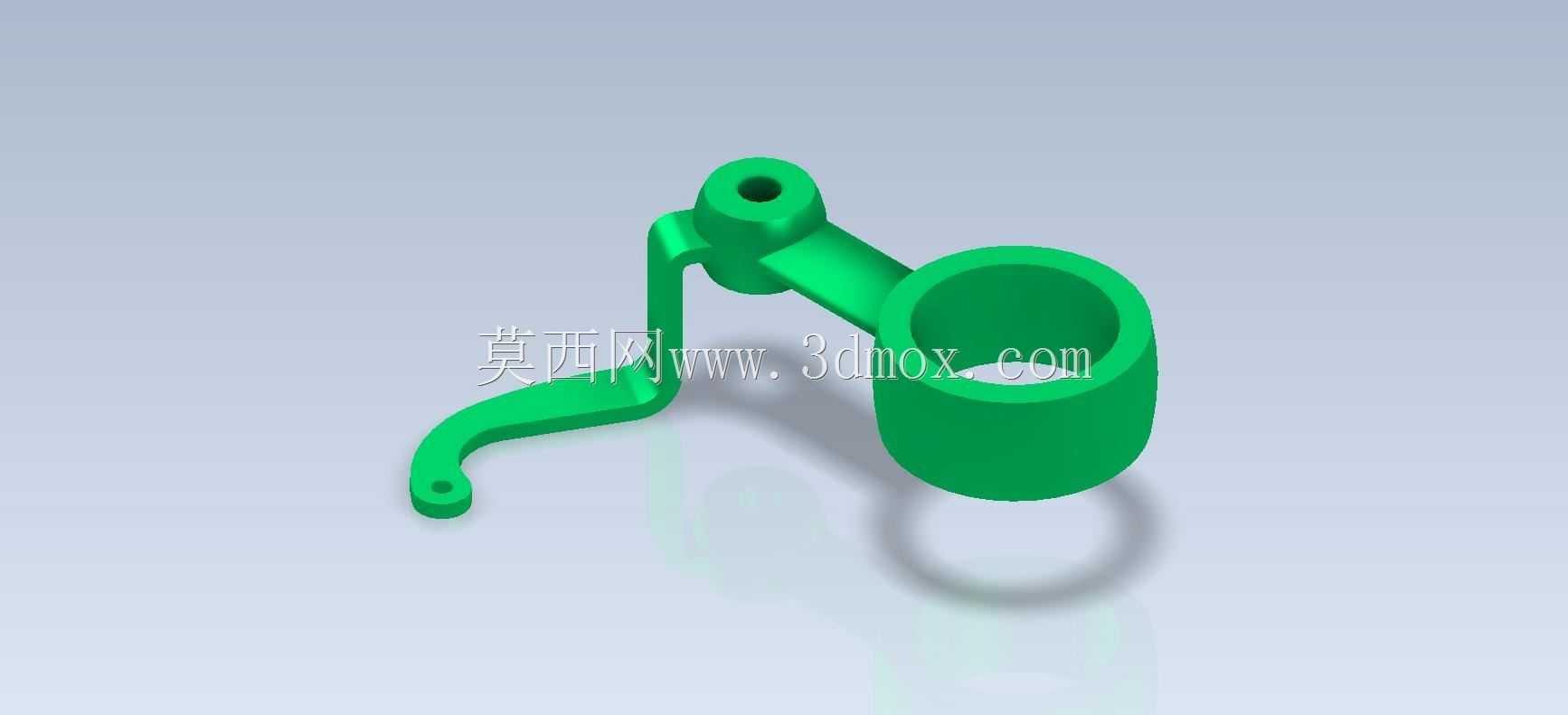

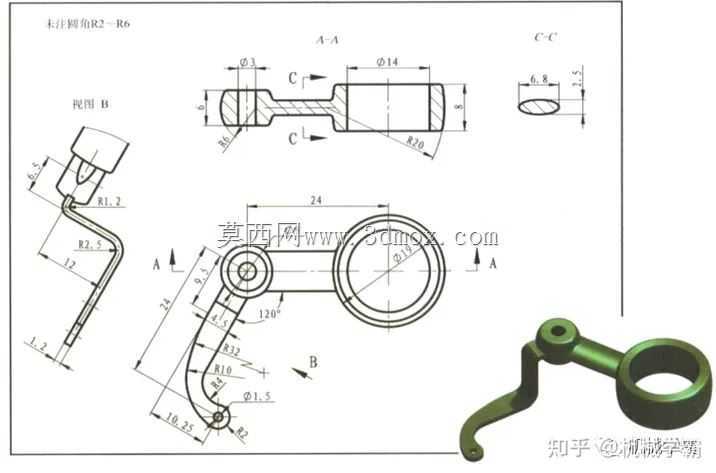

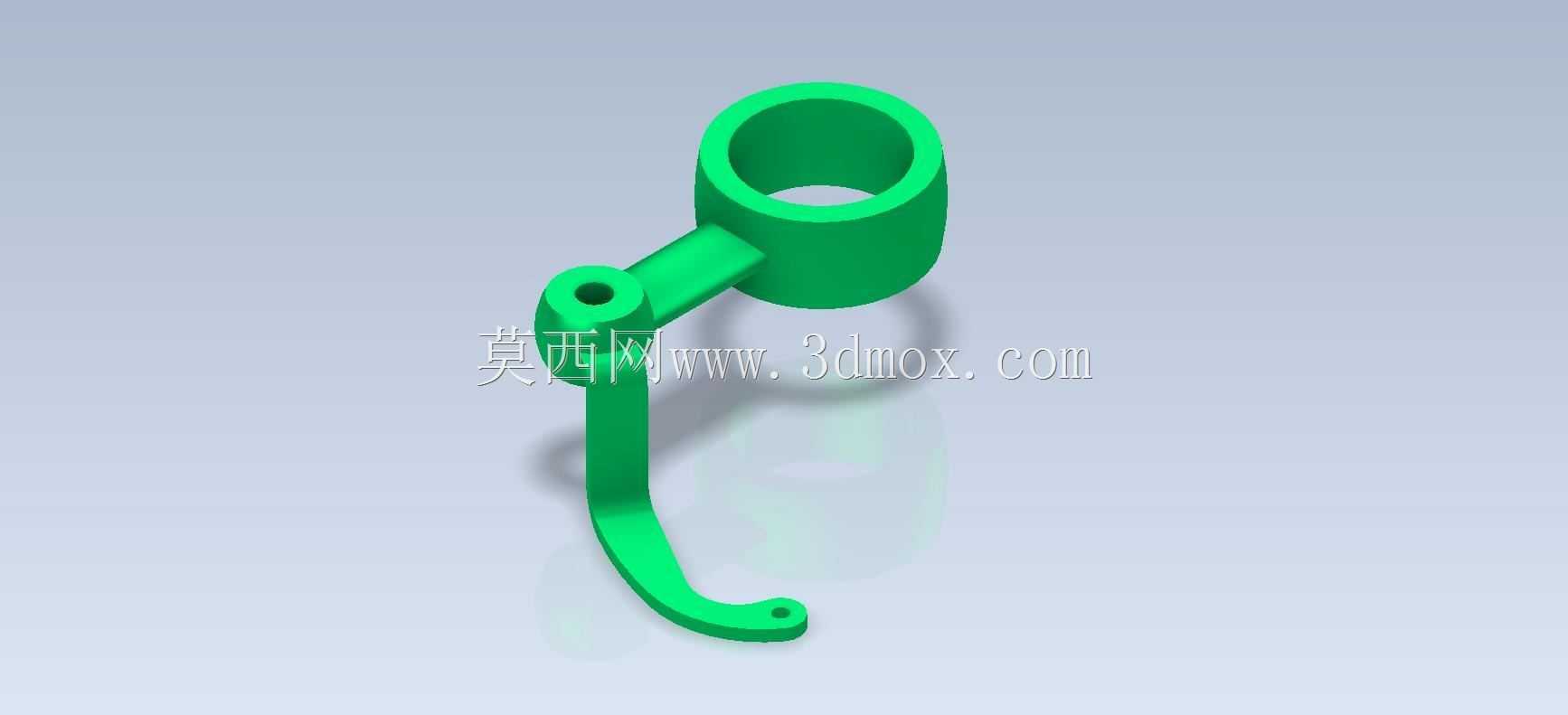

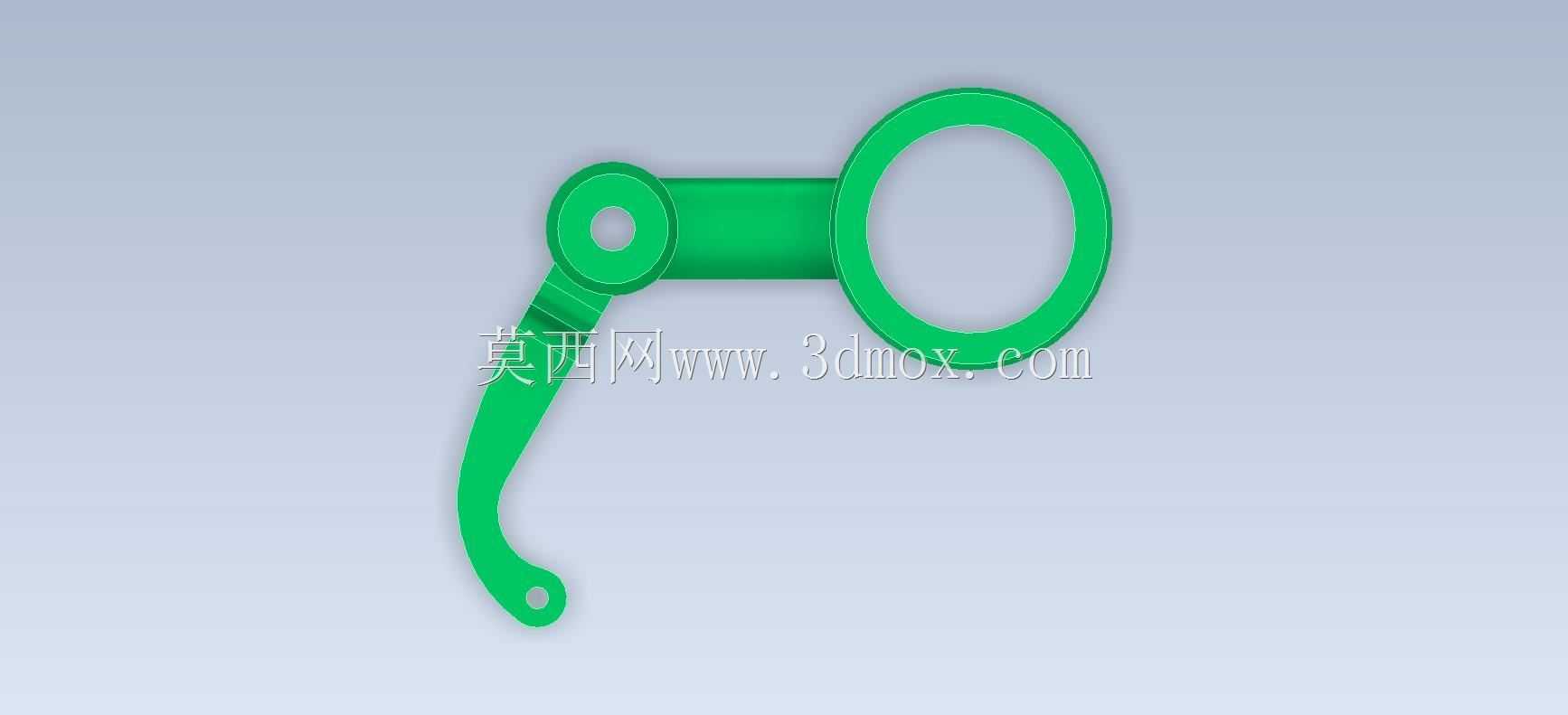

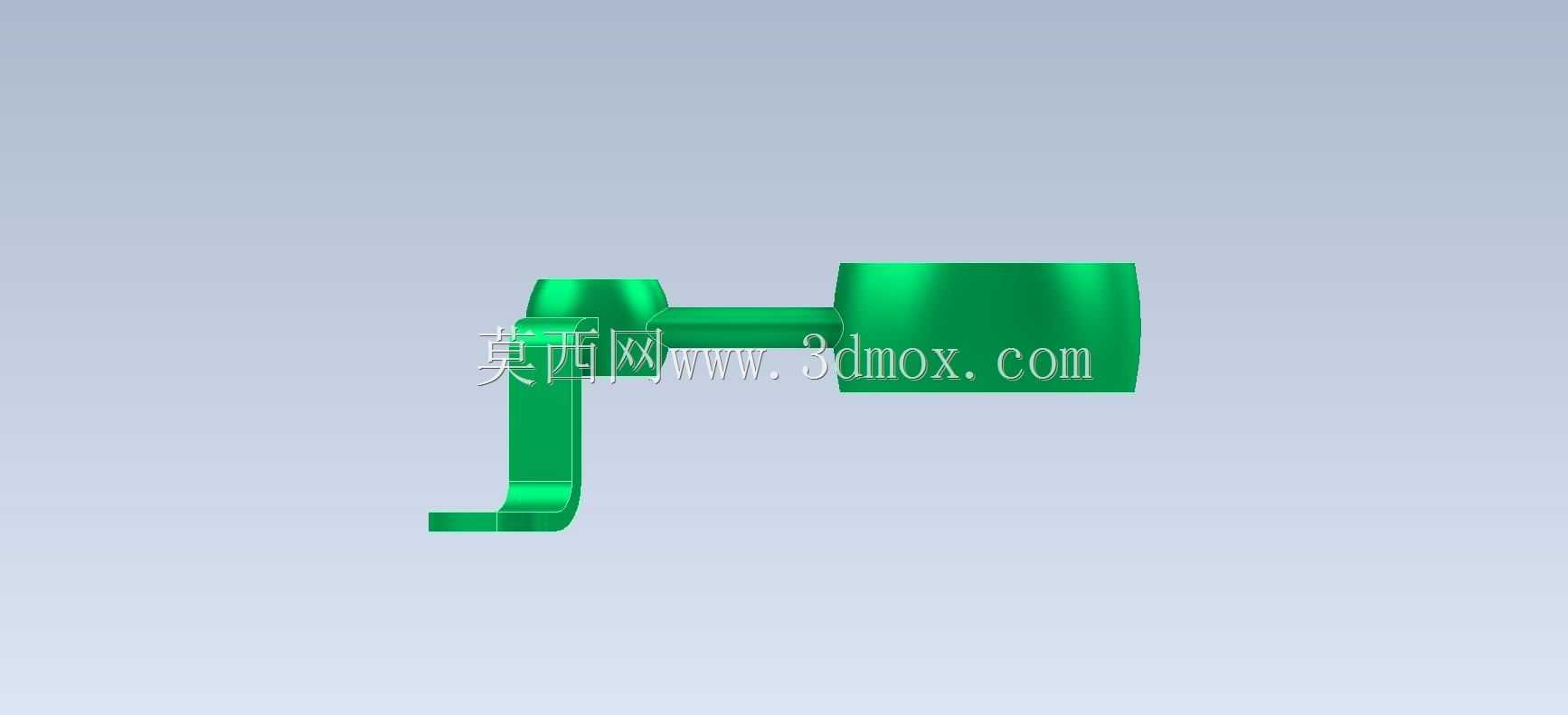

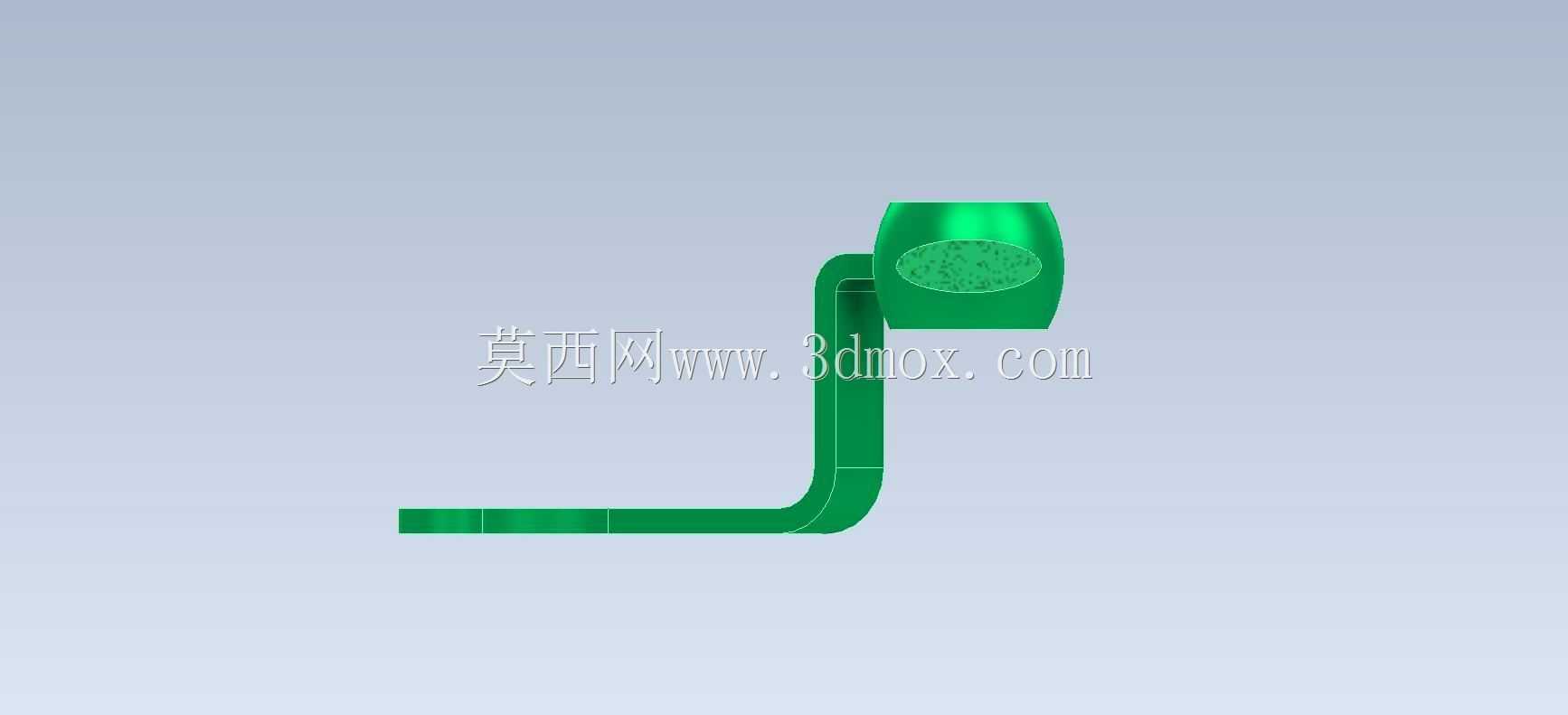

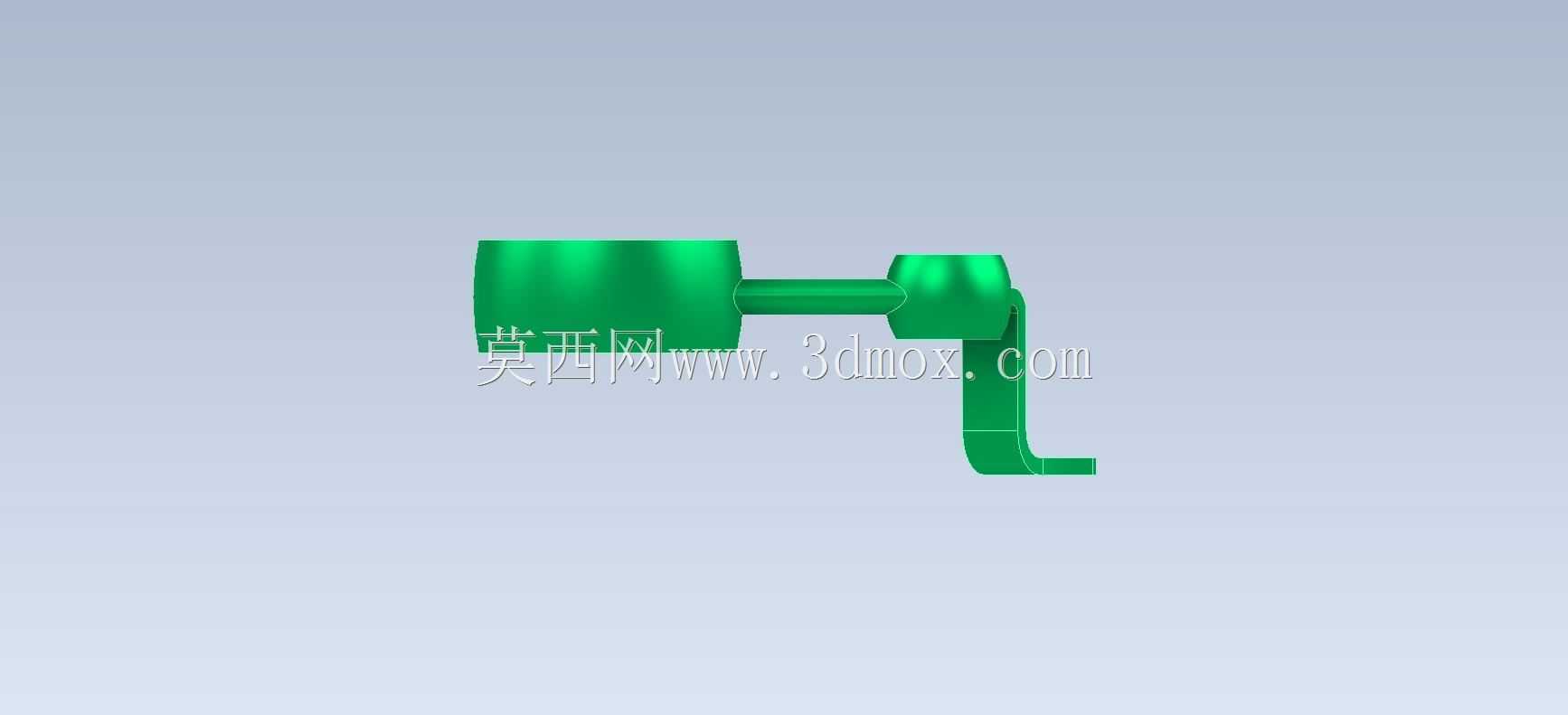

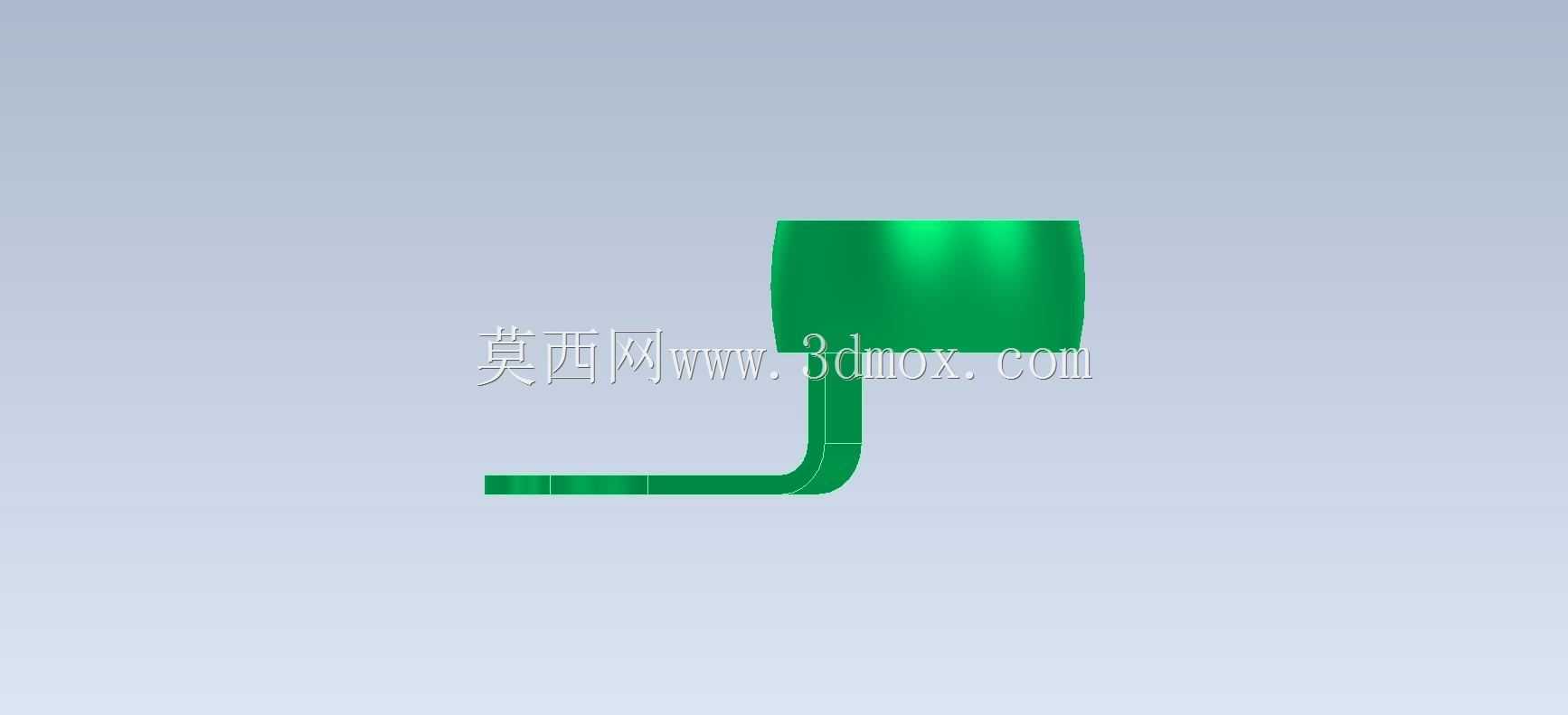

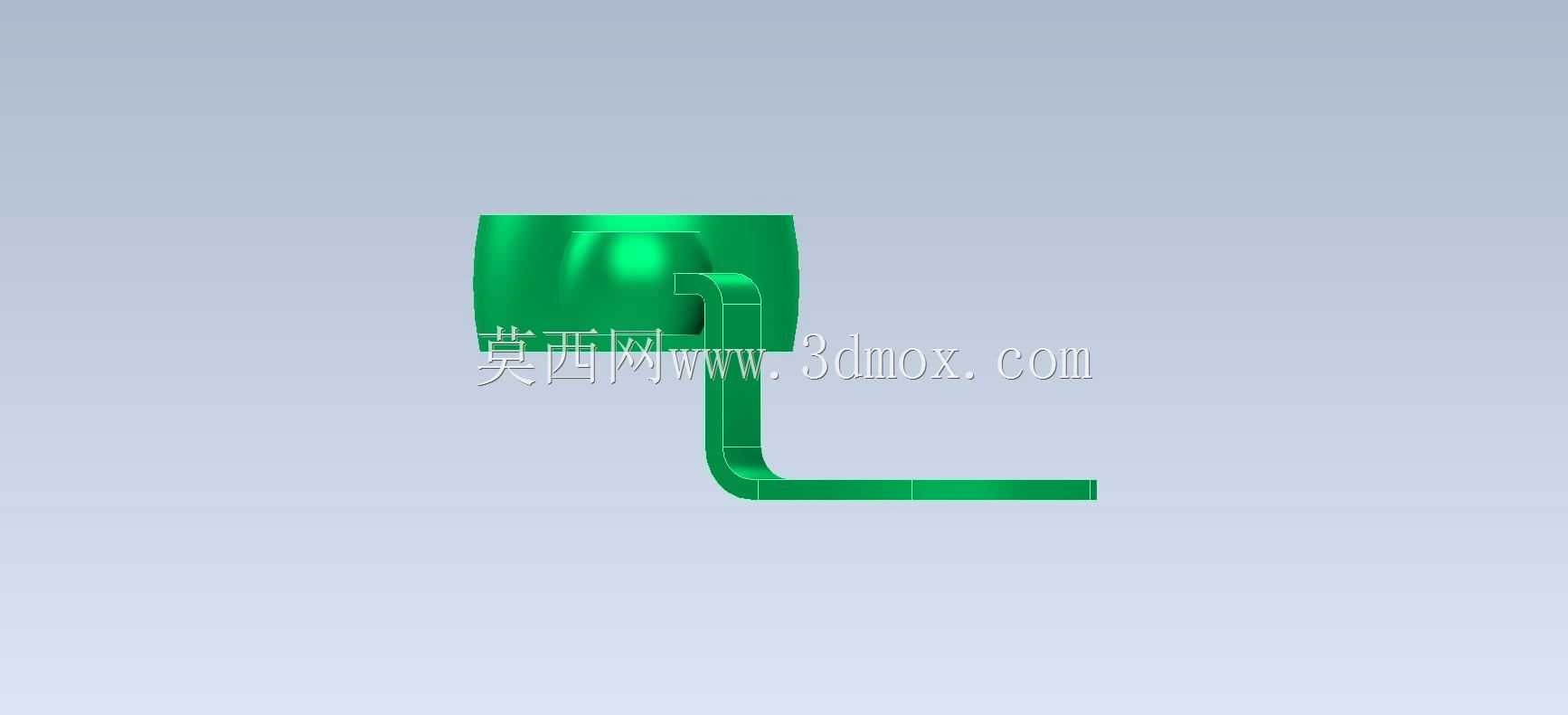

　　该零件属于CA6140普通车床进给操纵机构中的杠杆传动组件，在实际机床运行中承担力的转向传递与行程限位作用，安装于溜板箱内腔靠近进给换向拨叉的位置，工作时随操纵手柄的扳动完成摆动动作，将手柄的输入力矩传递至对应的滑移齿轮拨叉，实现进给方向的快速切换。从结构设计逻辑来看，零件一端为带通孔的圆柱套筒结构，该孔用于与固定支撑轴配合，作为整个杠杆的摆动回转支点，内孔尺寸按照支撑轴的公差带选取间隙配合，保证摆动过程无卡滞同时控制径向窜动量在0.02mm以内，套筒外壁厚度经过强度校核，可承受频繁换向带来的冲击载荷，长期运行不会出现根部断裂问题。零件另一端为带安装孔的弯臂结构，安装孔用于铰接传动拉杆，弯臂的曲率半径经过运动仿真验证，

　　在整个摆动行程范围内不会与周边的轴套、齿轮等零件发生运动干涉，弯臂与套筒之间的连接臂截面采用渐变式设计，从套筒端到弯臂端逐步收窄，在保证整体结构刚度的前提下尽可能降低零件自重，减少摆动过程的惯性冲击，提升操纵手感的平顺性。零件表面所有棱边均做了R0.5的倒钝处理，避免装配过程中划伤操作人员，同时去除加工应力集中点，提升零件的疲劳寿命。在安装边界上，该零件的套筒外圆直径、弯臂的最大摆角范围、连接臂的空间占位均严格匹配CA6140车床溜板箱的内腔安装空间，装配时不需要额外修配周边零件即可直接装入，铰接孔的位置度公差控制在0.03mm以内，保证传动过程中无空行程，换向动作响应及时。这类杠杆类传动零件是机床操纵机构中的基础通用件，设计时需要兼顾运动可靠性、结构强度与装配便利性，建模过程中需要重点关注各铰接孔的同轴度、回转支点与受力点的力臂比例，以及运动过程中的空间干涉检查，确保零件加工完成后可直接装机使用，满足机床频繁换向操作的使用需求。
