3D打印长丝双辊导向支撑辊架结构

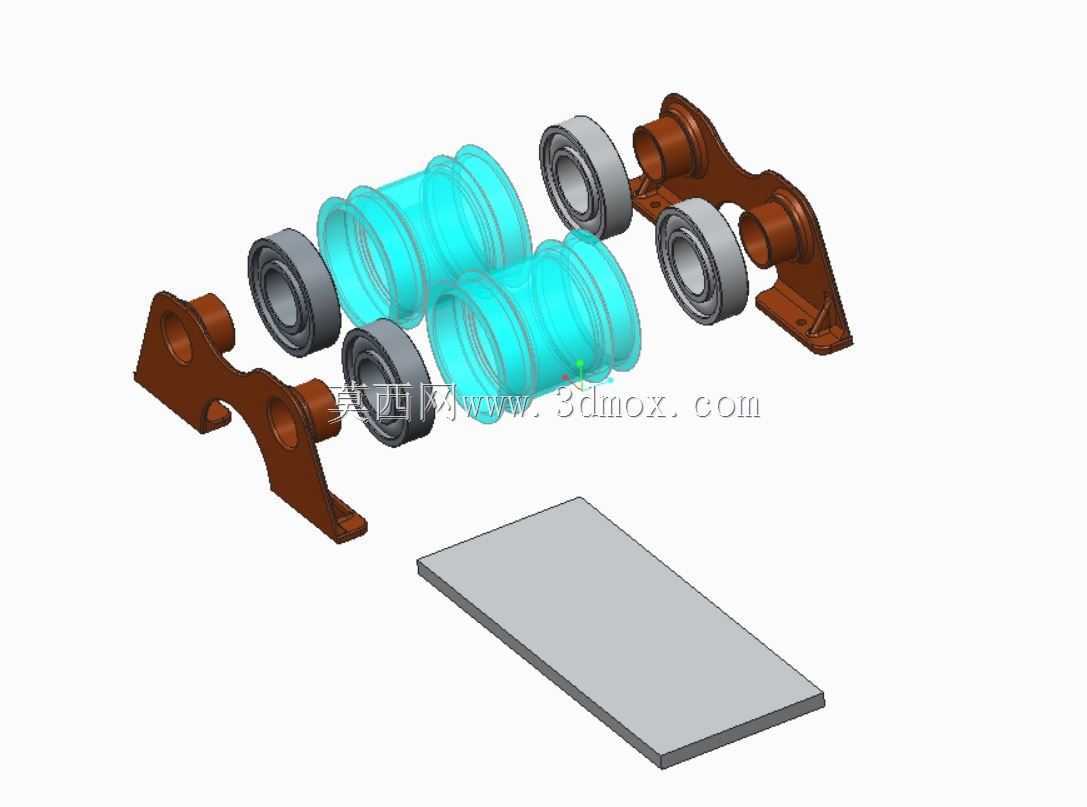

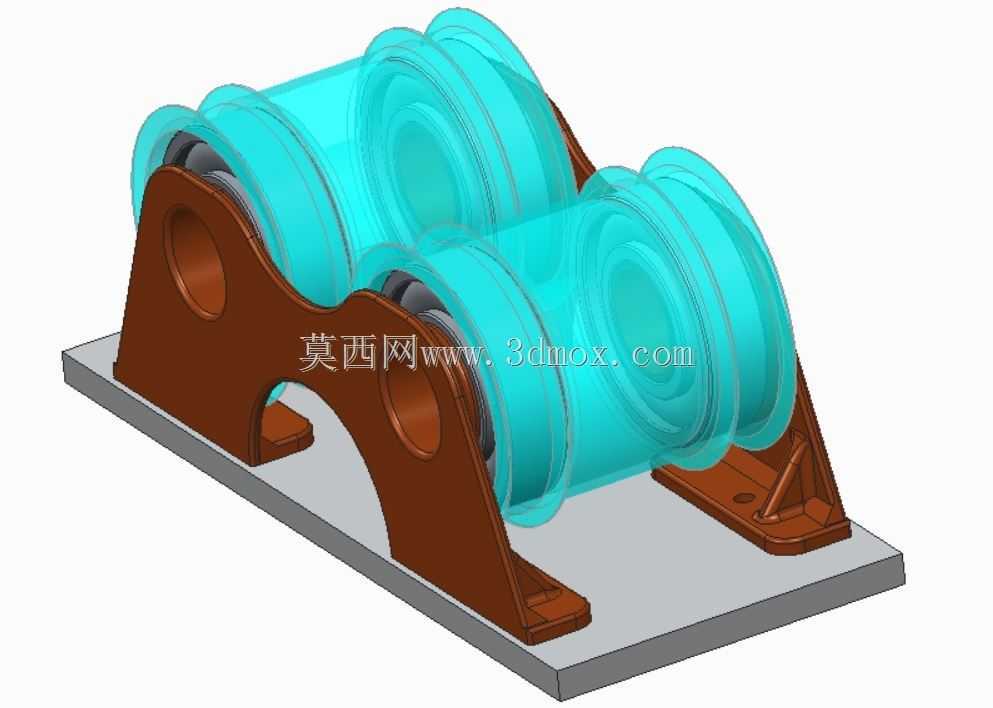

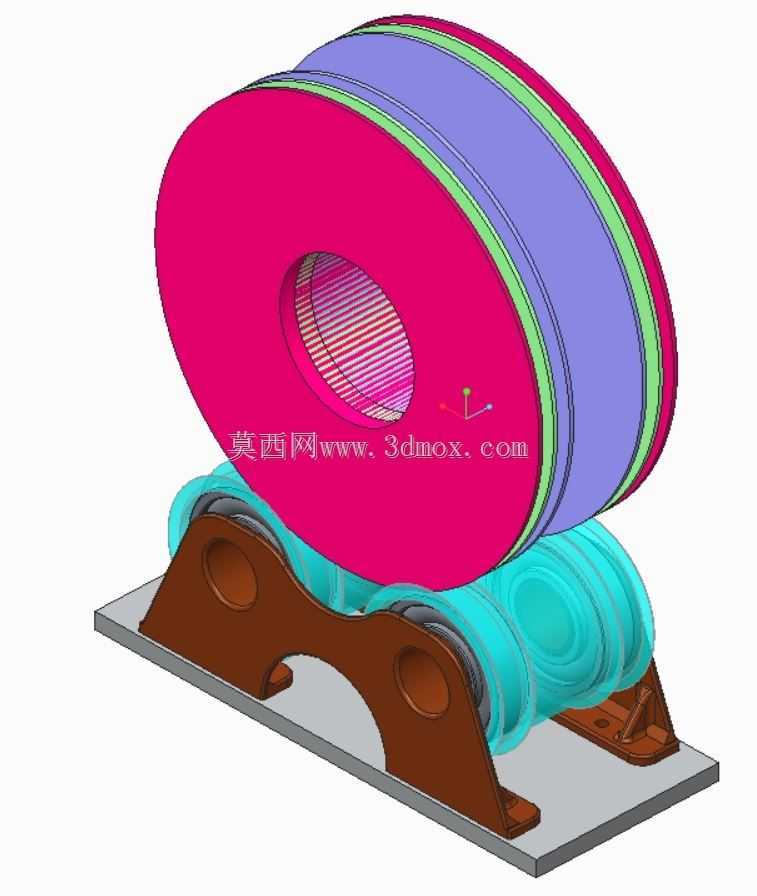

　　这款双辊式长丝支撑导向结构，主要面向FDM熔融沉积型3D打印设备的耗材输送场景使用，解决打印过程中长丝盘转动阻力大、送丝偏斜、耗材缠绕卡顿的常见工况问题。整体采用分体式对称设计，单组支架可同时承载两个导向辊，两个辊体平行布置，长丝从两辊之间的导向槽穿过时，可依托辊体的自由转动将滑动摩擦转化为滚动摩擦，大幅降低长丝输送的阻力，避免送丝齿轮负载过大导致的丢步、耗材磨屑过多问题。

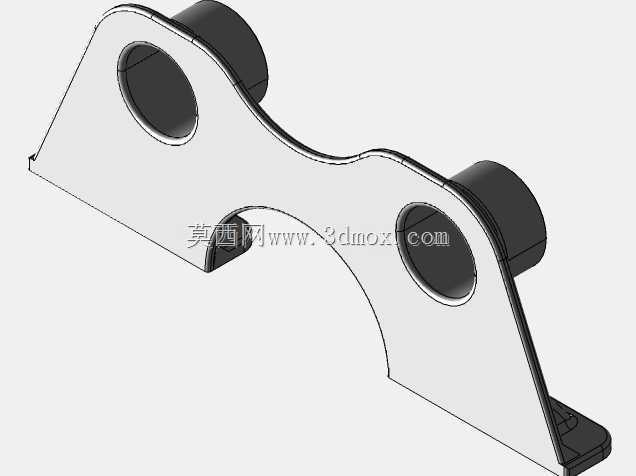

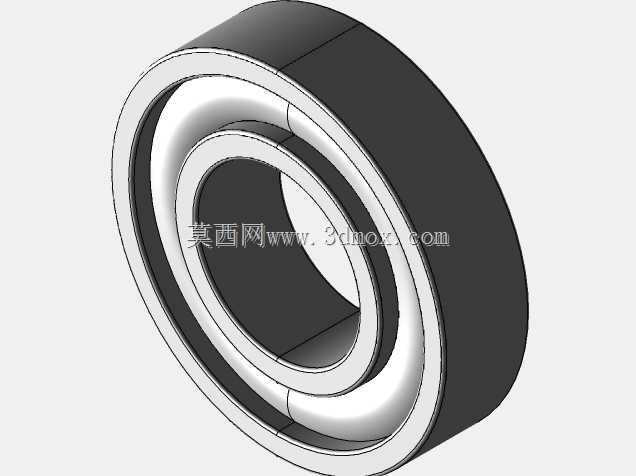

　　结构的支撑底座采用平板式安装设计，底部预留平整安装面，可通过螺栓或者双面胶直接固定在打印机框架的型材平面或者工作台面上，安装边界不需要额外预留过多避让空间，适配多数桌面级3D打印机的框架布局。两侧的支撑立板采用带加强筋的弯折结构，立板上加工有同轴的轴承安装孔，每个辊体两端各配置一颗标准62-30-16mm钢球轴承，轴承与安装孔采用小过盈配合设计，实际装配时可通过对轴承进行50-60摄氏度的低温加热，利用金属热胀特性降低压装难度，压装后不需要额外添加轴向固定结构，依靠过盈量即可实现轴承外圈的可靠固定，避免辊体转动过程中出现窜动。

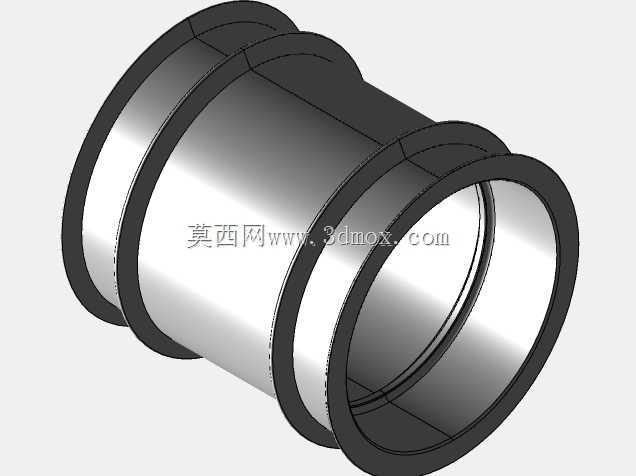

　　辊体采用带双挡边的槽型结构，槽宽适配常规1.75mm、2.85mm直径的3D打印长丝，挡边高度可限制长丝在输送过程中从辊面滑脱，即使长丝盘转动时出现小幅偏摆，长丝也能始终保持在辊槽中心位置，不会出现偏移卡滞。两辊之间的间隙经过匹配设计，长丝穿过时可同时与两个辊面接触，受力均匀不会出现局部压痕，避免长丝被压变形导致的送丝不畅。考虑到3D打印制件的层纹可能导致辊面转动阻力增大，装配后可通过细砂纸对辊体的配合面、轴承安装孔内壁进行轻微打磨，去除打印层纹带来的凸起毛刺，保证辊体转动顺滑无卡滞。

　　整个结构没有复杂的异形曲面，所有安装孔、加强筋均采用规则几何特征，不管是采用FDM工艺直接打印制作，还是进行机加工量产，都具备较好的工艺性，不需要额外设计复杂的工装夹具即可完成生产。立板与底座之间的三角加强筋可提升整体结构的抗侧弯能力，即使长丝拉力出现瞬时波动，支撑结构也不会出现形变倾斜，保证长丝输送路径的稳定性，间接提升打印过程的送丝精度，减少因送丝不稳导致的打印层厚不均、断丝等问题。
