PET瓶回收料3D打印长丝挤出装置

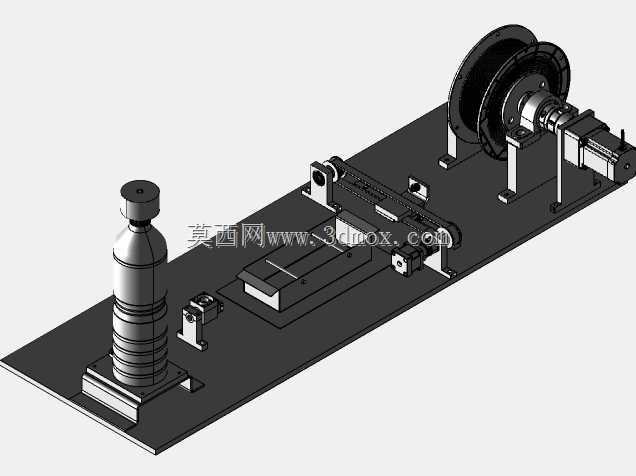

　　桌面级3D打印耗材生产场景中，回收PET瓶片制备打印长丝的需求一直存在，这套装置正是针对小批量、实验室级别的耗材自制场景设计，可直接将清洗破碎后的PET瓶料加工成符合FDM3D打印机使用要求的标准直径长丝，省去外购耗材的成本，同时适配回收料的熔融特性调整结构参数。整套设备采用底板集成式安装布局，所有功能单元均固定在同一块安装基板上，安装时只需将基板水平固定在操作台面即可，无需额外搭建分体机架，整体占用台面尺寸适配常规工作台摆放，基板边缘预留的安装孔位可兼容M6规格膨胀螺栓或台钳夹持固定，安装边界无外伸的易磕碰结构，搬运时可整体抬移无需拆解部件。从功能单元划分来看，装置从左至右依次布置了料坯导向定位机构、熔融挤出模组、

　　线径校准冷却单元、牵引送丝机构以及末端收卷组件，其中料坯定位座采用阶梯轴式结构，可适配不同口径的预处理PET瓶坯定位，避免送料过程中出现偏斜卡料；熔融挤出段的料筒轴线与安装基板平行布置，加热块的安装位置预留了温度传感器的装配槽，可直接加装常规热敏电阻实现料温闭环控制，挤出模头的出料口直径匹配常规1.75mm耗材的成型需求，模头端面做了抛光处理减少出料粘滞。牵引机构采用双辊夹持式结构，主动辊连接步进电机输出轴，从动辊通过弹簧压合提供夹持力，可根据挤出速度匹配牵引转速，保证长丝线径稳定；末端收卷组件采用带阻尼的料盘安装座，可适配标准1kg装3D打印耗材料盘，阻尼结构可避免收卷过程中出现松卷、乱线问题，

　　收卷支架的高度可根据料盘直径做小幅调整，适配不同规格收卷盘的安装需求。设计过程中针对回收PET料的熔融流动性波动问题，在挤出段与牵引段之间预留了足够的空冷行程，可让挤出的高温丝材充分冷却定型，避免牵引过程中出现丝材拉伸变径的问题；所有传动部件的安装座均采用沉头螺栓固定在基板上，螺栓头不突出安装面，避免操作过程中勾挂丝材；走线槽沿基板侧边布置，所有加热、电机的线缆均可沿槽排布，不会与运动部件产生干涉。这套装置既可以用于个人DIY场景下的自制耗材，也可用于小型工作室的小批量耗材试制，结构上没有采用复杂的定制加工件，大部分零部件均可采用常规机加工件或标准件组装，建模时所有配合面均预留了合理的装配公差，可直接导出工程图用于加工生产。
