船舶动力传递用隧道轴承组件结构设计

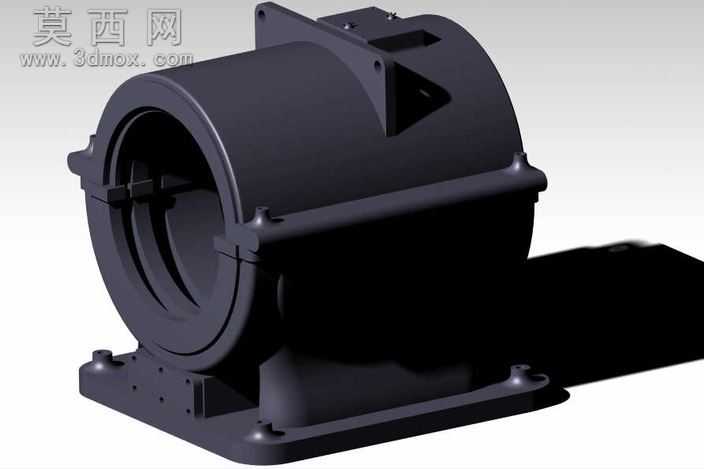

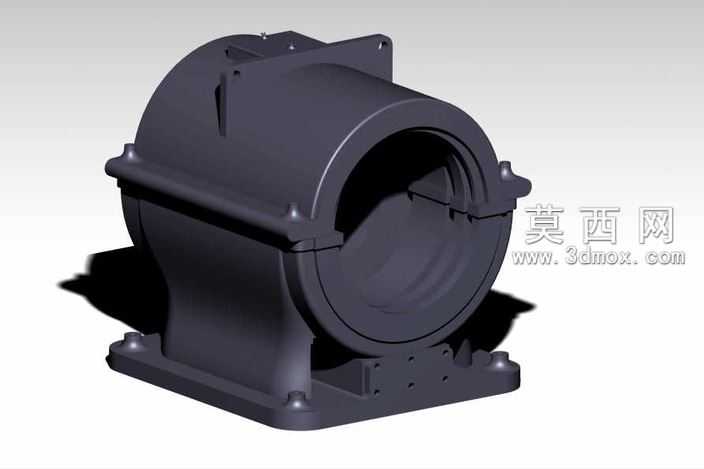

本隧道轴承组件采用三维参数化建模方式完成整体结构搭建，建模过程中优先对核心支撑腔体进行基准定位，以轴系穿装的中心轴线为全局设计基准，依次完成外圈承载壳体、底部安装基座、侧向定位凸台、端部密封挡边的特征构建，各部件间的装配间隙严格按照船舶轴系的安装公差要求设定，避免后续装配出现干涉问题。材质渲染阶段，针对组件的铸铁基体属性，调配了哑光深灰金属材质，添加细微的铸造表面颗粒质感，还原铸钢件经防锈处理后的真实表面效果，安装基座的螺栓孔位置做了轻微的倒角高光处理，突出机加工面与铸造面的质感差异，渲染时采用侧上方45度柔光打光，清晰呈现壳体的加强筋结构、基座的安装孔位分布以及腔体内部的轴瓦定位卡槽结构。结构设计上，该组件采用分体式腔体结合一体式安装底座的构型，外圈壳体设置多道环形加强筋提升径向承载能力，底部基座延伸出宽幅安装面，分布多组螺栓固定孔可直接与船体舱内的安装基座紧固连接，腔体端部预留密封件安装槽，可适配不同规格的密封圈阻挡舱内水汽与油污进入轴承工作面，侧向设置的注油孔通道可直接连通内部轴瓦位置，方便运维时加注润滑脂无需拆解整体组件。设计思路围绕船舶轴系的长周期稳定运行需求展开，重点强化组件的径向抗振性能与安装便捷性，在保证承载强度的前提下对壳体非受力区域做了轻量化的壁厚优化，避免整体重量过大增加船体负载，各连接部位的螺栓规格做了统一化设计，减少运维时的工具适配需求，内部轴瓦的定位结构采用卡槽式设计，更换磨损轴瓦时无需将整个轴承组件从基座上拆除，大幅降低船舶运维的时间成本，整体结构可适配不同直径的船舶传动轴，满足中小型船舶动力轴系的中间支撑需求。
