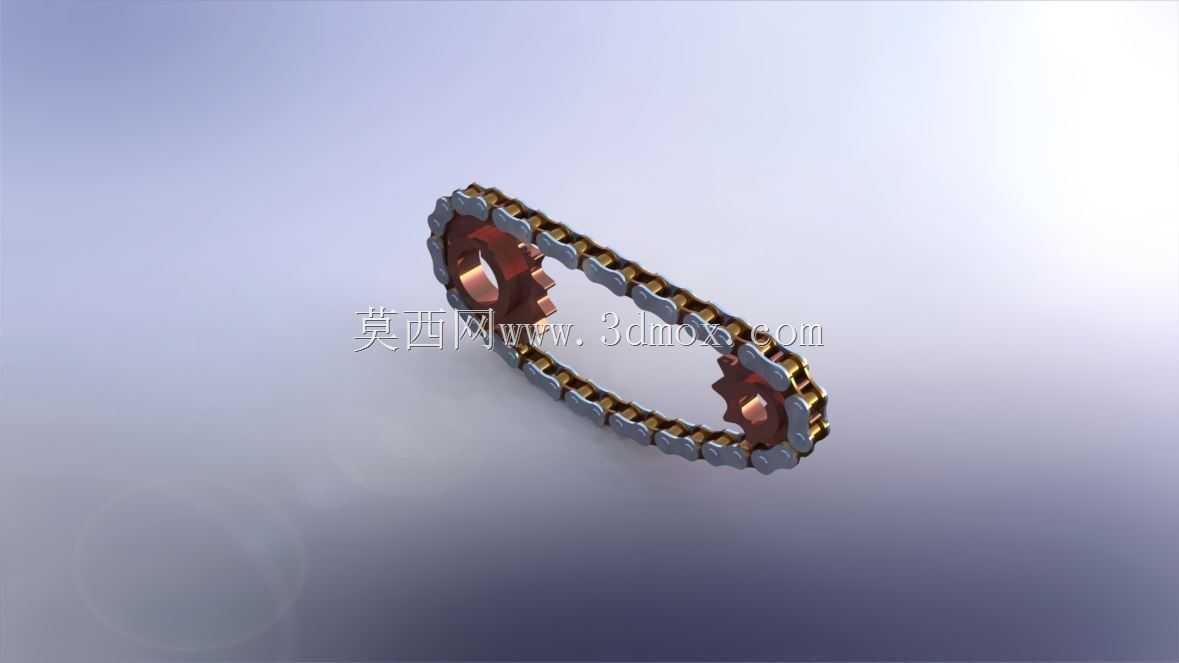

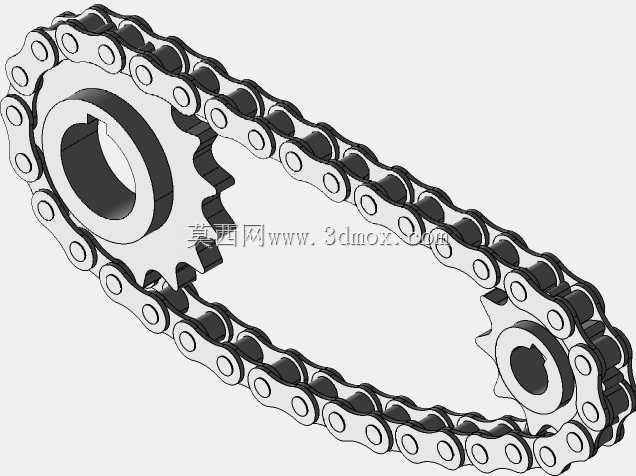

摩托传动系统链轮链条配合结构

　　这套链轮链条传动结构，核心应用场景集中在小排量燃油摩托、电动两轮车的后轮动力传递环节，也可适配部分低速轻型输送设备的辊筒传动单元，属于典型的啮合式挠性传动组件。从实际设备运行逻辑来看，这套组件的核心作用是把动力输出端的旋转扭矩，通过链条与链轮轮齿的连续啮合，无明显滑动地传递到从动轮端，相比带传动能保证更精准的传动比，在重载启动、瞬时冲击载荷的工况下，不会出现带传动常见的打滑丢转问题，适配摩托起步、急加速时的扭矩波动特性。设计层面，主动链轮与从动链轮的齿形采用了标准三圆弧一直线齿槽轮廓，齿面做了适配链条滚柱的圆弧过渡，啮合过程中滚柱能沿齿槽顺畅滑入滑出，减少啮合冲击带来的噪音与磨损；链条采用标准滚子链结构，由内链板、外链板、销轴、

　　套筒、滚柱依次铆接装配，相邻链节的铰接间隙控制在合理范围，既保证链条绕经链轮时的弯折灵活性，又避免间隙过大导致传动回程差超标。安装边界上，主动链轮的内孔预留了花键配合位，可直接与动力输出轴的花键段配合定位，端面设置了锁紧卡槽，防止运转过程中链轮轴向窜动；从动链轮的安装孔位匹配后轮轮毂的固定螺栓分布圆，安装时需保证两链轮的端面共面度偏差不超过两链轮中心距的千分之二，否则会出现链条偏磨、跳齿甚至脱链的故障。日常设备维护中，这套传动结构需要预留足够的张紧调节行程，链条松边垂度控制在中心距的百分之一到百分之三之间，垂度过大会加剧运转抖动，垂度过小则会增大铰接点的摩擦损耗，缩短组件使用寿命。不同于齿轮传动需要严格的密封润滑环境，

　　链轮链条传动可在开放、多尘的工况下稳定工作，对安装中心距的误差容忍度更高，适合两轮车这类轴距存在装配公差、日常行驶会遇到颠簸形变的使用场景，设计时还特意在链板边缘做了倒角处理，减少与链轮齿侧的剐蹭，滚柱表面做了硬化处理，提升耐磨性能，应对日常行驶中频繁的启停、变速载荷。
