50mm立方体回转晶格多孔结构设计

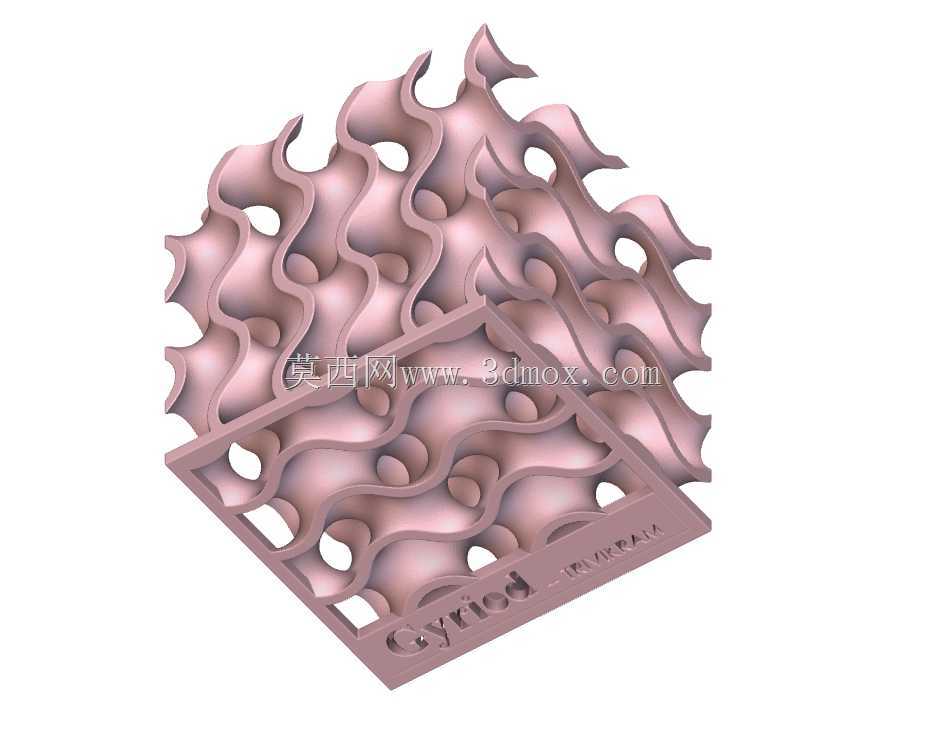

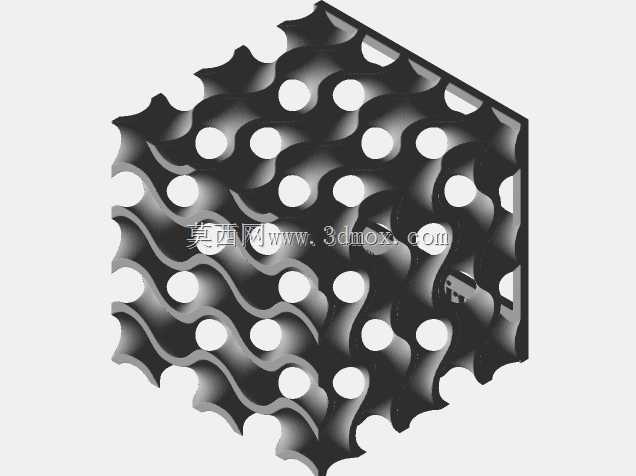

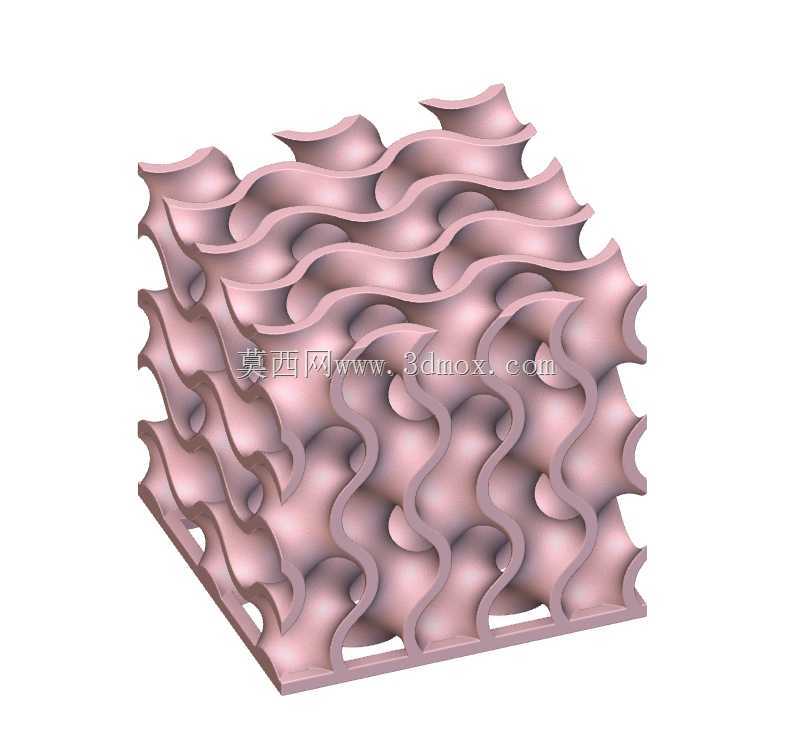

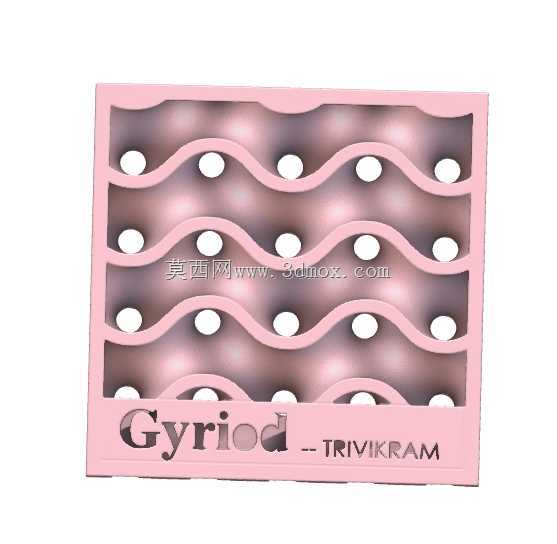

　　这类回转晶格结构属于周期性多孔力学结构范畴，核心应用场景集中在轻量化承载构件、缓冲吸能部件、换热流道载体以及生物医用植入体骨架等方向，区别于传统桁架类晶格，其连续曲面的构型能有效避免应力集中问题，在承受交变载荷的工况下表现更稳定。从结构设计逻辑来看，该构型以单周期回转曲面为基础单元，通过三维阵列形成505050mm的立方体规整边界，单元之间的曲面平滑过渡，不存在尖锐棱边，在增材制造过程中能减少支撑添加量，降低后处理工作量，同时连续的曲面形态也让流体在结构内部流通时阻力更小，作为换热结构使用时能大幅提升换热面积与介质接触效率。在实际工程选型中，这类结构常被嵌入设备的非核心承载区域，在保证整体刚度满足设计要求的前提下，

　　将构件重量降低40%-60%，尤其适合航空航天内饰件、新能源汽车电池包缓冲垫、工业机器人小臂轻量化段等对重量敏感的部位。设计过程中需要重点把控单元壁厚与整体孔隙率的匹配关系，壁厚过薄会导致结构整体屈服强度不足，受压时易出现局部屈曲失稳，孔隙率过低则无法发挥轻量化与流体通过的优势，该50mm立方体的标准尺寸边界，方便设计人员直接将其作为标准单元嵌入不同尺寸的构件型腔中，无需额外调整外轮廓适配安装空间。不同于随机多孔结构，该周期性回转晶格的力学性能具备可仿真预测性，在前期设计阶段即可通过有限元软件模拟不同载荷下的应力分布、变形量以及吸能特性，大幅缩短结构验证周期，其连续曲面的成型特性也适配多数金属与非金属增材制造工艺，

　　无论是SLM金属打印还是FDM熔融沉积工艺都能实现稳定成型，不会出现传统杆系晶格常见的节点断裂、成型缺陷多等问题。在缓冲吸能场景下，该结构受压时会通过曲面的逐层渐进变形吸收冲击能量，不会出现瞬间压溃的情况，能为精密设备提供更平稳的缓冲防护，作为医用植入体使用时，其连通的孔隙结构也能满足骨组织长入的需求，同时弹性模量可通过调整单元参数匹配人体骨组织参数，减少应力遮挡效应。
