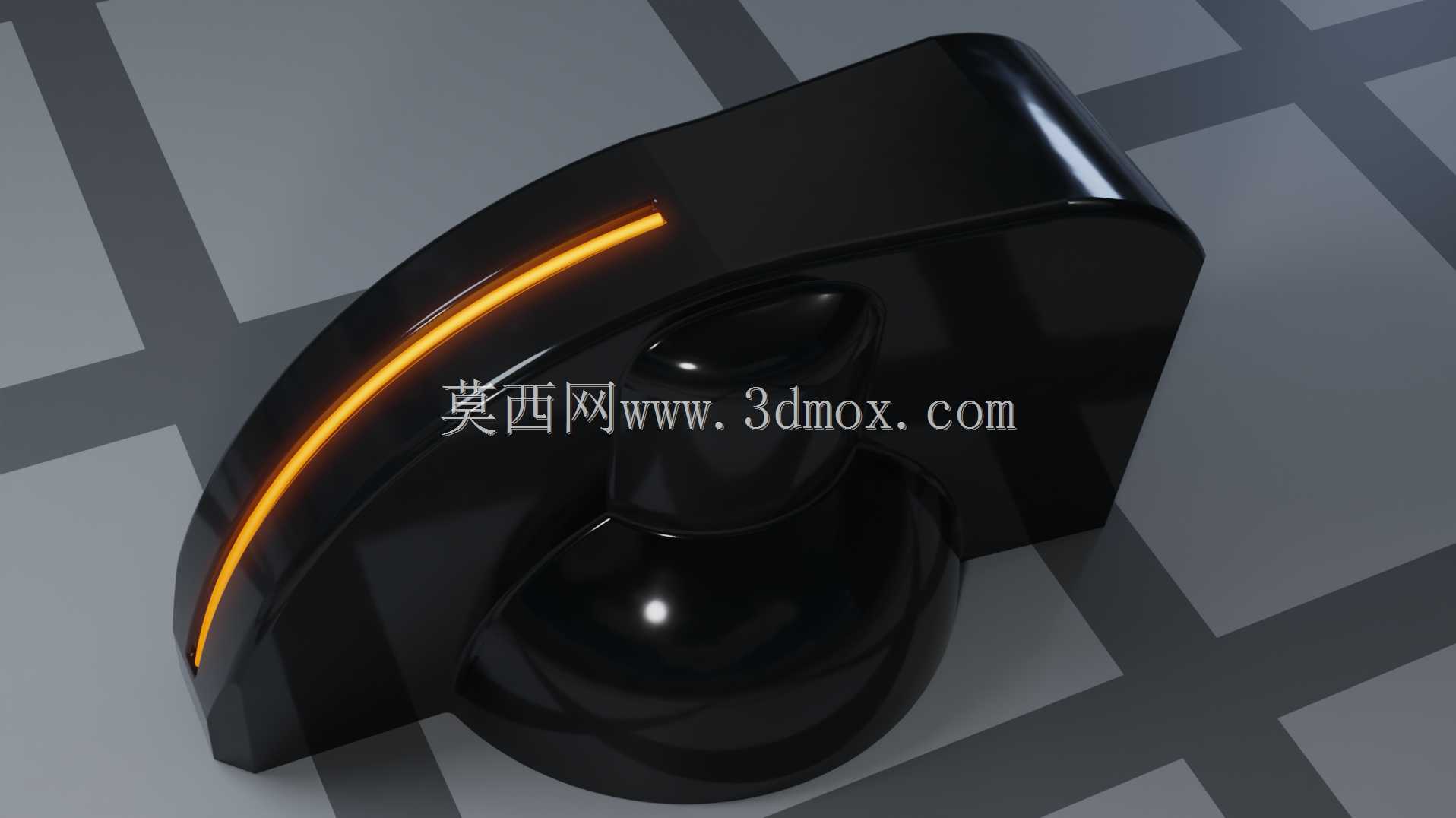

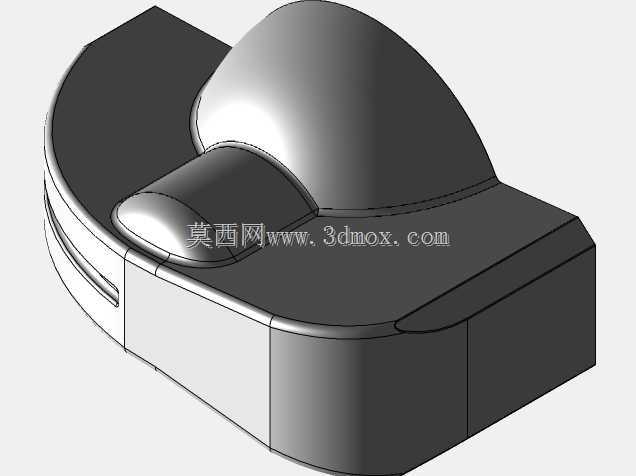

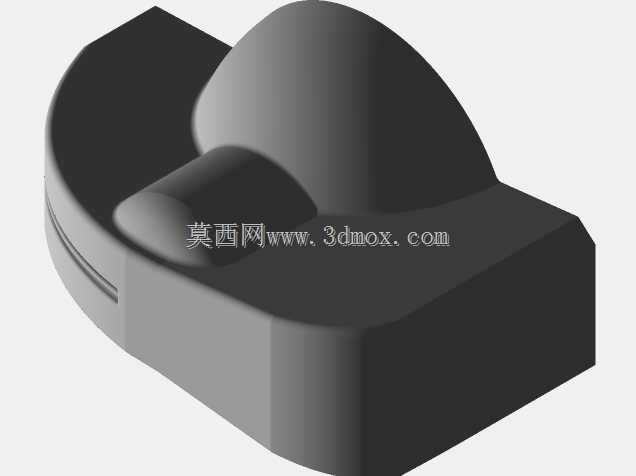

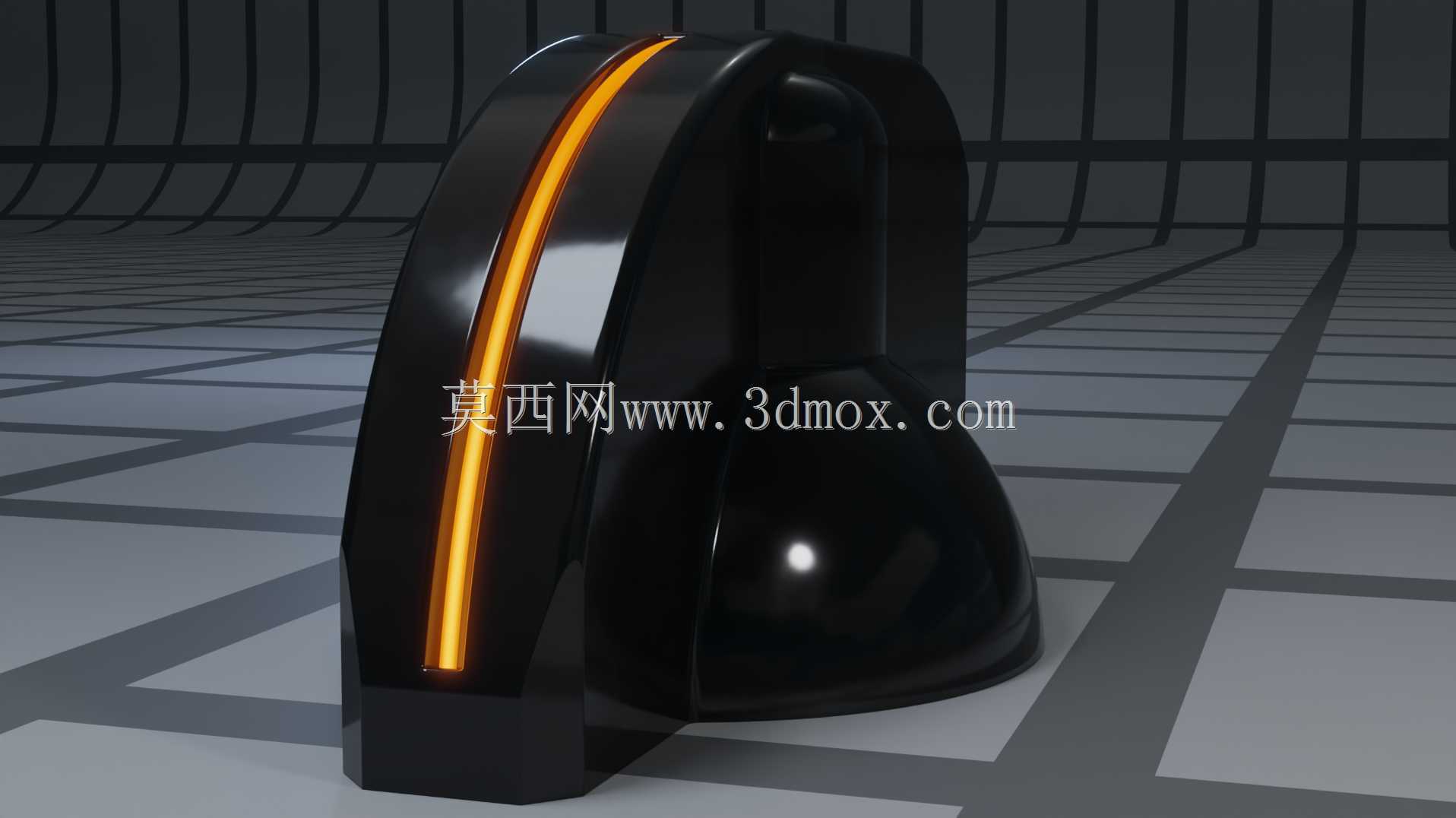

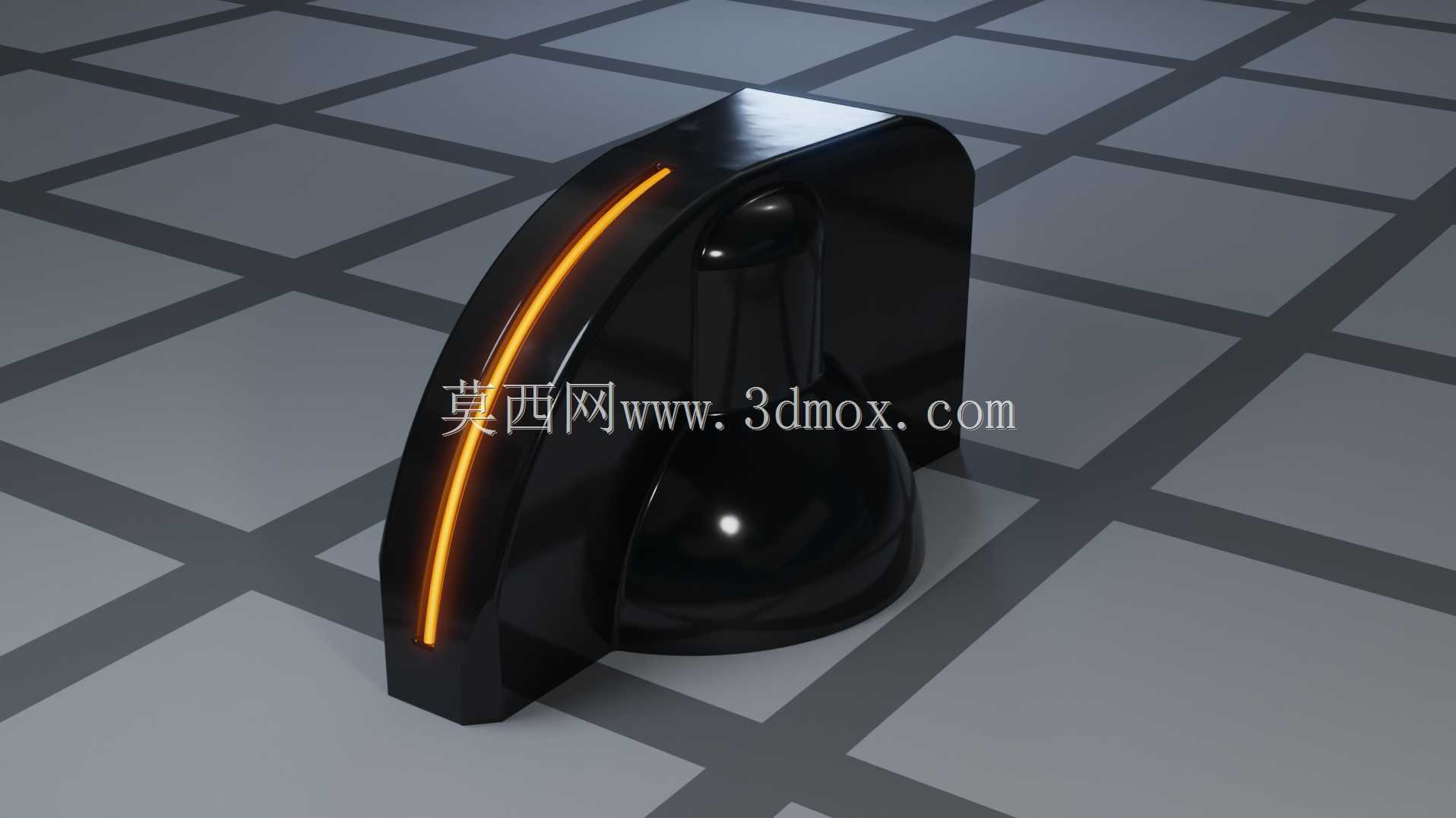

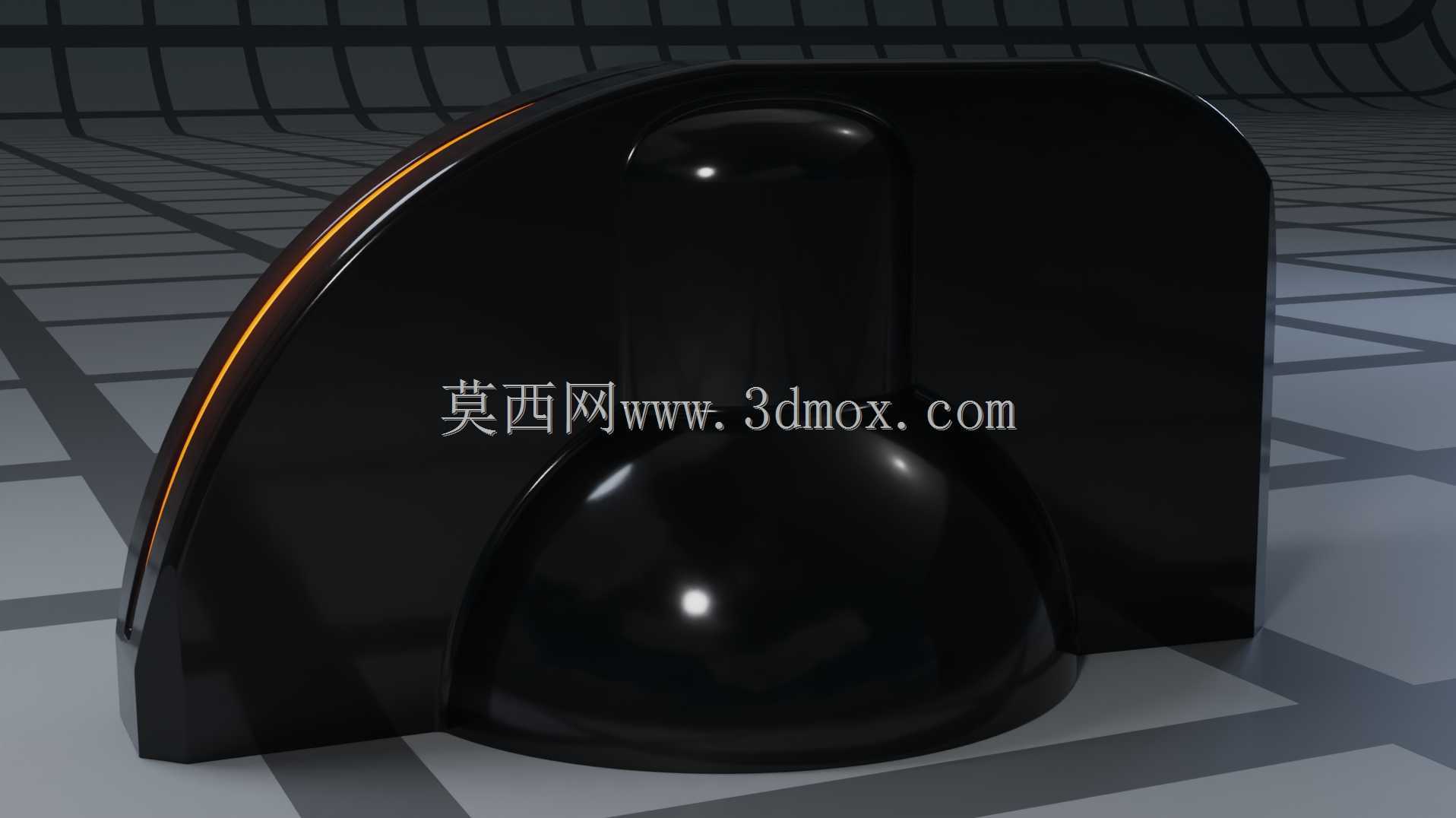

带发射指示功能的鸡头形操控旋钮结构

　　这类带状态指示的异形操控旋钮，多应用在需要明确操作档位反馈的工业操控台、专用设备操作面板场景中，区别于常规圆形或多边形旋钮，其特殊的轮廓造型能让操作人员在视线不聚焦面板的工况下，通过触觉快速识别旋钮当前的旋转位置，降低误操作概率。从功能层面看，旋钮集成的发光指示条直接对应设备的发射类功能触发状态，当旋钮旋转至发射档位时，指示条同步点亮给出明确的视觉反馈，不需要操作人员额外查看面板上的独立指示灯，能缩短操作反应链路，适合需要快速完成档位切换、状态确认的连续作业场景。设计过程中首先要考虑操作力矩的匹配，旋钮握持区域的曲面弧度完全贴合成年人指腹的自然弯曲形态，旋转时的受力点避开棱边位置，长时间操作也不会产生明显的硌手感，

　　背部的弧形支撑结构既做了造型的一体化过渡，也能在旋钮旋转到极限档位时提供硬限位，避免内部电位器或编码器被过度旋转损坏。安装边界上，旋钮底部的安装座采用标准的圆形轴孔配合结构，适配市面主流的6mm、8mm直径旋钮编码器轴，安装座的平面贴合面板安装面，预留的发光条走线槽从安装座中心位置引出，不会和面板背部的其他布线产生干涉，整体突出面板的高度控制在合理范围，既保证足够的握持旋转空间，也不会因为突出过多被过往物件意外剐蹭导致档位偏移。外形设计上没有采用多余的装饰性结构，所有曲面都服务于操作手感和状态识别，外侧的弧形指示条沿着旋钮的旋转轮廓布置，不管旋钮处于哪个档位，指示条的发光面都能正对操作人员的常规视线角度，

　　不会因为旋钮旋转导致指示面被自身结构遮挡。材质选择上，握持区域采用哑光硬质工程塑料，表面做细微的晒纹处理，避免手上沾有油污时操作打滑，指示条位置采用半透明的柔光材质，点亮时光线均匀扩散，不会产生局部刺眼的亮斑，在车间复杂光照环境下也能清晰识别状态。结构装配上，旋钮采用上下扣合的装配方式，内部预留足够的空间容纳发光元件的限流电路板，不需要额外在面板上开孔布置指示灯，能减少面板的加工工序，也提升了操作区域的整体整洁度，旋转阻尼通过内部的阻尼胶圈调整，既不会因为阻尼过轻导致档位容易偏移，也不会因为阻尼过重增加操作力度负担。
