矿山选矿分级用筒式翼轮结构设计

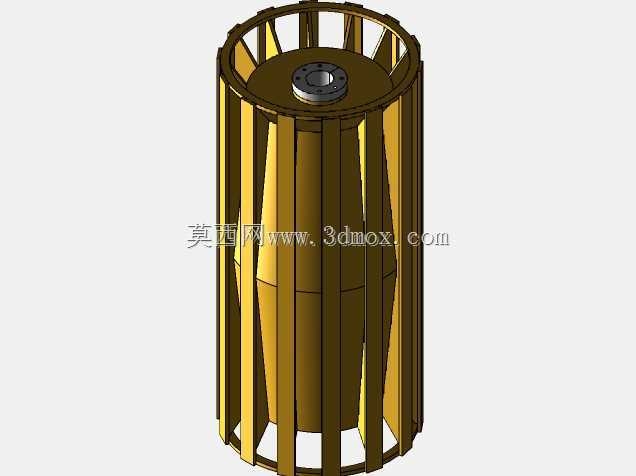

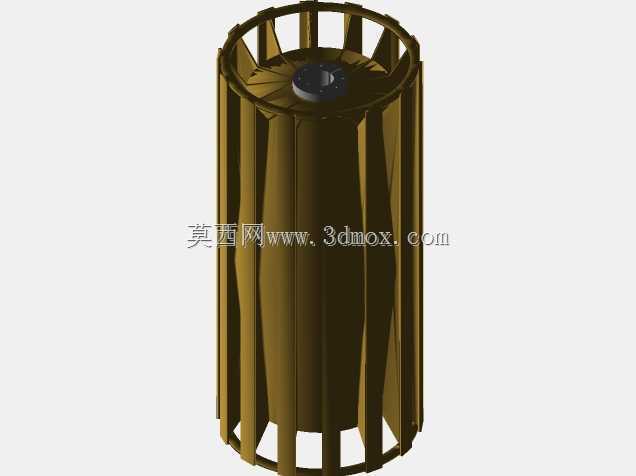

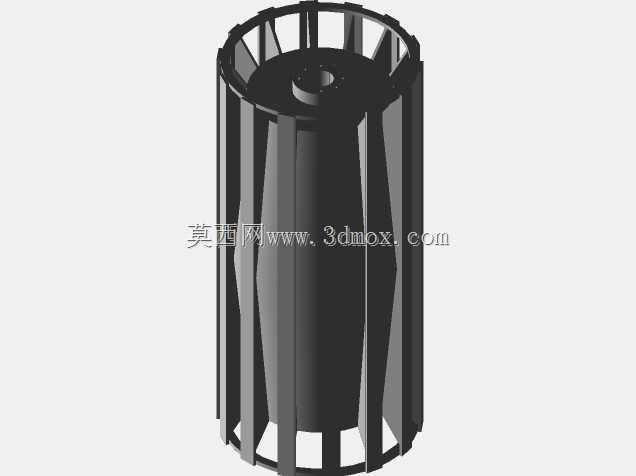

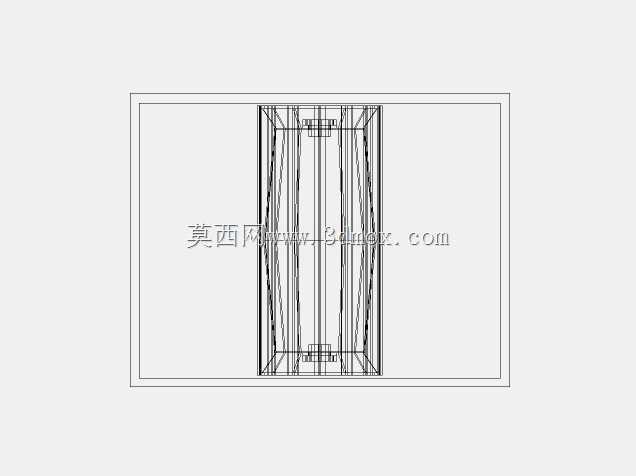

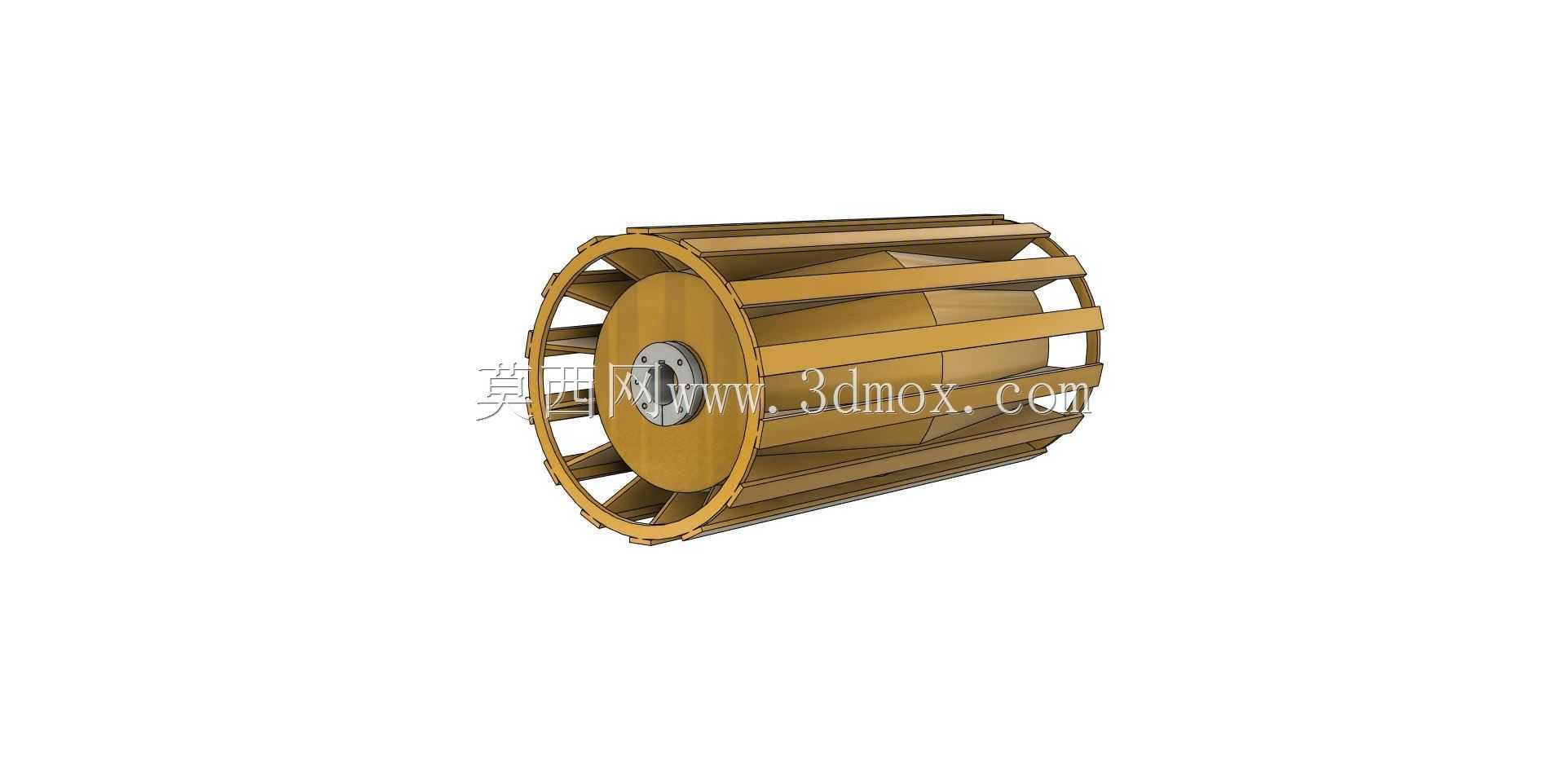

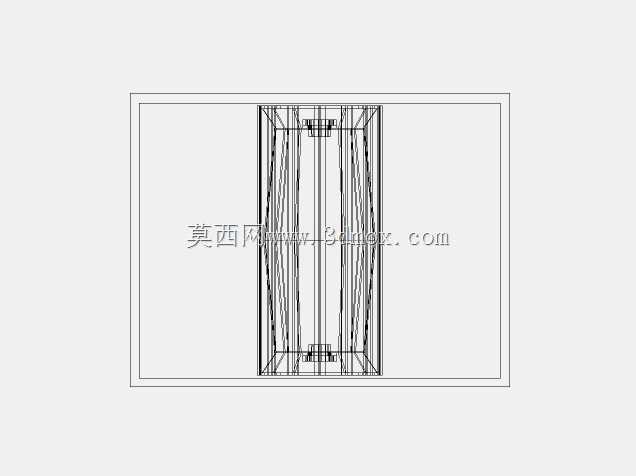

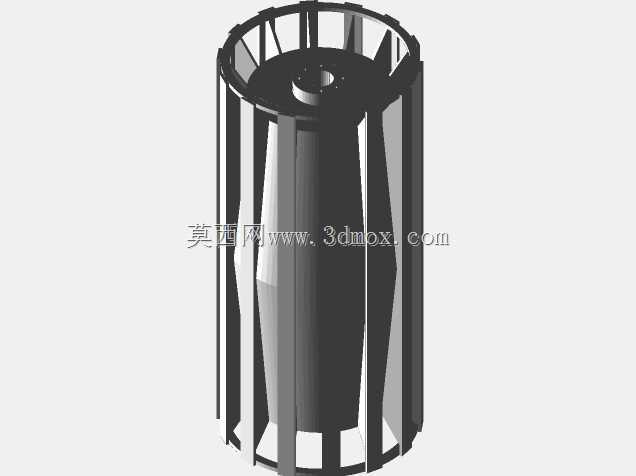

　　这款翼轮结构主要应用于矿山选矿流程的分级、给料环节，常配套安装在螺旋分级机、搅拌槽或者矿浆输送设备的端部，承担推送矿浆、搅动矿料、实现粗细颗粒分级的核心作用，在黑色金属、有色金属选矿厂的磨矿分级回路中应用十分普遍，能够配合磨矿设备完成合格粒度矿浆的输送，同时将粗颗粒矿料返回磨矿设备再次研磨，避免过磨或者欠磨问题影响选矿回收率。从结构设计来看，整体采用筒式笼型布局，两端设置带安装孔的辐板式端盖，端盖中心预留与传动轴配合的安装止口与键槽位，安装时可直接通过平键与设备主轴连接，端盖外圈均匀分布的辐条既承担周向传力的作用，又能在转动过程中对矿浆形成均匀的搅动推力，避免矿粒沉降堵料。周向布置的纵向条板采用等间距排布，

　　间距尺寸根据处理矿料的最大粒度设计，既保证足够的过流面积，又能对大块矿料形成阻挡推送，防止大块进入下一段选别流程影响设备运行。设计过程中优先考虑了矿浆冲刷磨损的问题，所有与矿料接触的条板、端盖边缘都预留了耐磨衬板的安装厚度，实际生产中可根据矿石硬度选择高锰钢或者橡胶材质的耐磨衬板通过螺栓固定在基体上，磨损后可单独更换衬板，降低维护成本。安装边界方面，整体为回转体结构，径向最大尺寸需要匹配设备槽体的内部宽度，预留单侧20-30mm的间隙，避免转动过程中与槽体壁面发生刮蹭，轴向长度根据设备处理量确定，两端的轴伸长度需要匹配槽体侧壁的轴承座安装位置，保证传动端的密封件能够完全覆盖轴与槽体的间隙，防止矿浆泄漏。实际运行时，

　　翼轮以较低的转速转动，周向条板持续将沉在槽底的粗颗粒矿料向磨矿端推送，同时携带细颗粒的矿浆从条板间隙流过进入下一级选别作业，笼型的镂空结构相比实心叶轮能够降低转动阻力，减少设备运行的功率消耗，同时避免矿浆在叶轮中心形成淤积，长期运行也不会出现堵料卡滞的问题。结构受力上，两端辐板承担主要的扭矩传递作用，纵向条板与端盖的连接位置采用满焊结构，焊接位置做圆角过渡减少应力集中，能够承受矿料冲击带来的交变载荷，适配矿山设备连续重载运行的工况要求。
