矿用直线振动筛分设备结构设计

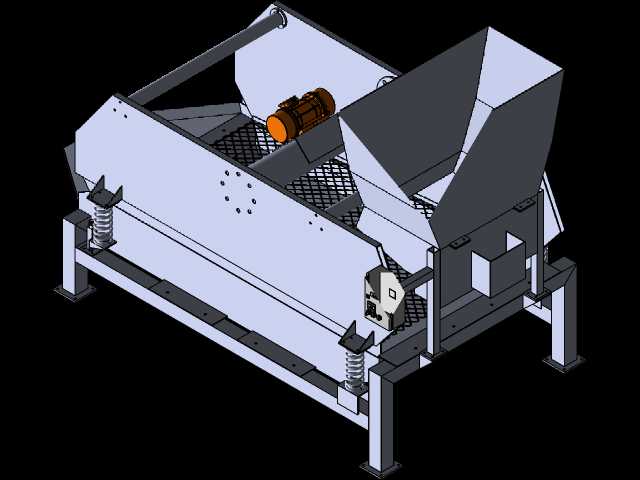

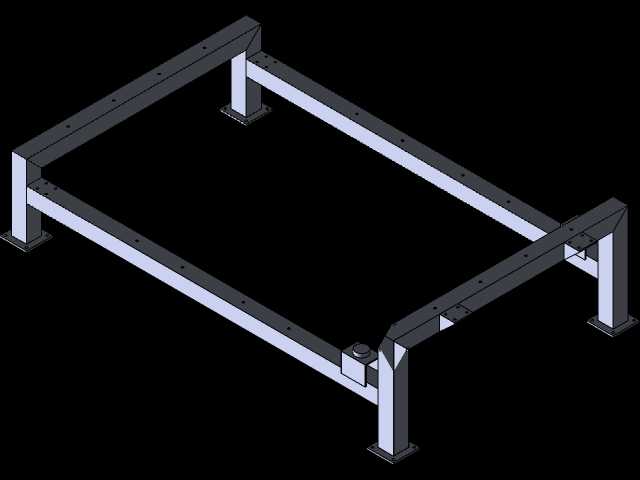

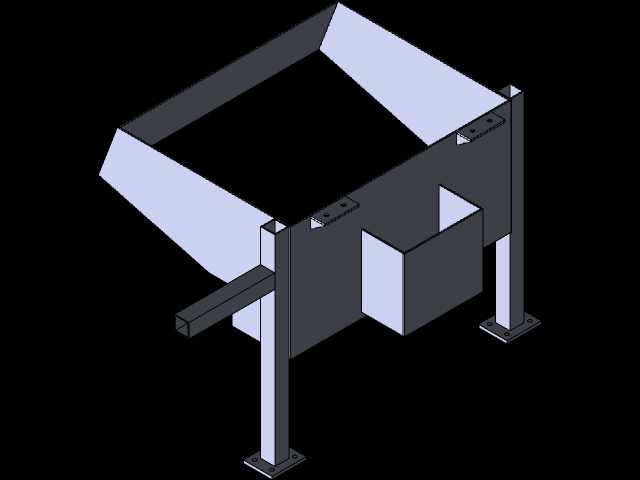

　　该振动筛分设备主要面向矿山砂石料场、煤炭洗选、建筑骨料加工、尾矿干排等作业场景，可完成不同粒径颗粒物料的分级、脱水、脱介作业，也可适配部分工况下的散料除杂工序，是散料处理生产线中衔接破碎与成品储料环节的核心分级设备。设备整体采用座式安装结构，机架由矩形钢管焊接成型，底部配置四组支撑弹簧，弹簧选型匹配设备整体运行重量与振动频率，可有效抵消激振力传递至安装基础的动载荷，降低对基础预埋强度的要求，安装时需保证机架四个支撑脚的水平度偏差不超过2mm/1000mm，避免运行过程中出现筛面物料偏流、筛网局部磨损过快的问题。设备入料端设置扩口式受料斗，斗体采用倾斜溜板结构，可承接上游皮带输送机或溜槽输送的来料，将物料均匀导流至筛面起始段，

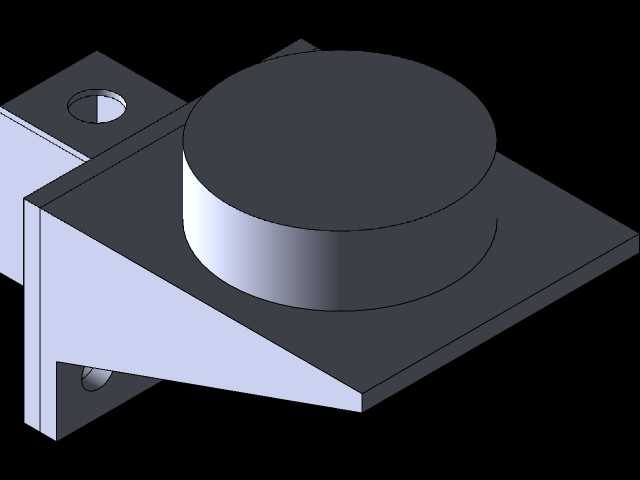

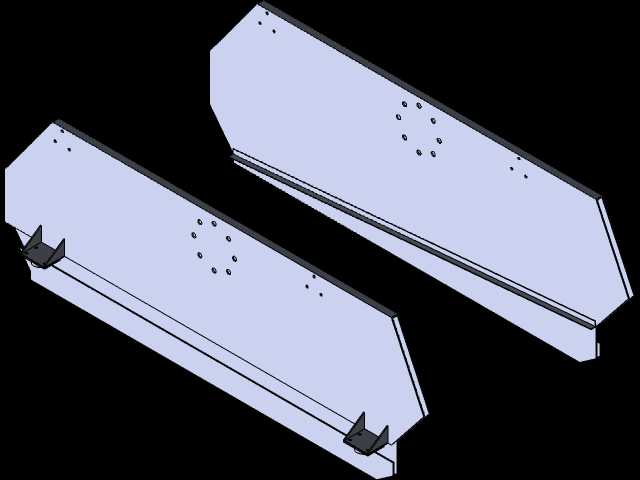

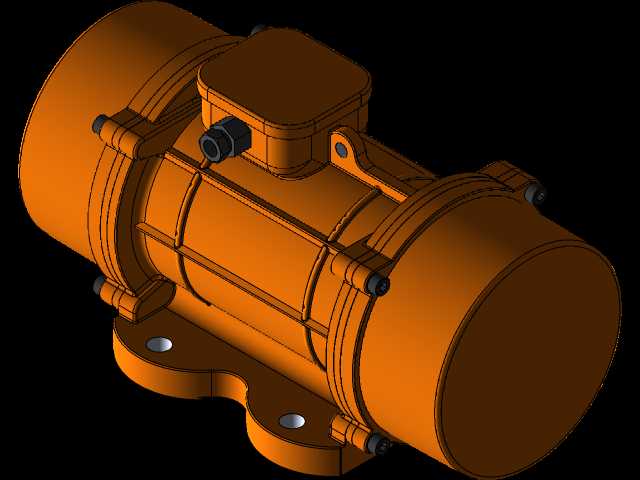

　　避免物料直接冲击筛网造成局部破损，受料斗内壁可根据物料磨琢性选择加装耐磨衬板，延长易损件更换周期。筛箱主体采用折弯钢板拼接焊接结构，内部铺设冲孔筛板或编织筛网，筛面沿物料运行方向设置5度左右的负倾角，配合激振源产生的直线振动轨迹，可让物料在筛面上保持连续跳跃前进的运动状态，小于筛孔尺寸的颗粒透筛完成分级，大于筛孔尺寸的物料沿筛面运动至排料端排出。激振源采用卧式振动电机安装于筛箱侧部，电机偏心块的夹角可根据处理量需求调整，以此改变激振力大小，适配不同堆密度、不同粒径组成的物料筛分需求，电机安装座与筛箱之间采用加强筋板焊接加固，避免长期受交变载荷作用出现焊缝开裂问题。筛箱两侧设置密封护板，可减少筛分过程中粉尘外溢，若用于湿式筛分作业，

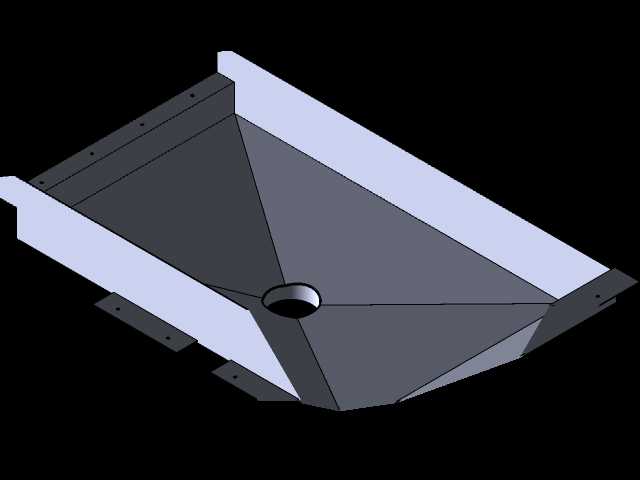

　　护板可配合喷淋管路实现筛面水洗，完成物料脱泥、脱水作业。设备两侧的机架上预留有检修操作空间，日常更换筛网、调整电机偏心块、检查弹簧压缩量时，操作人员可在设备两侧完成作业，无需额外搭建检修平台。设备排料端设置两个不同高度的出料溜槽，分别承接筛上物与筛下物，溜槽接口尺寸可匹配下游输送设备的进料口尺寸，避免落料过程中出现撒料问题。从结构设计逻辑来看，该设备优先保证了运行可靠性，所有受交变载荷的焊接部位均做了倒角清根后满焊处理，筛箱整体做时效去应力处理，减少长期振动带来的结构变形；弹簧支座位置经过重心核算，保证筛箱振动过程中无横向摆振，物料运行轨迹稳定。安装边界方面，设备整体宽度不超过2.2米，长度不超过3.5米，安装高度约1.8米，

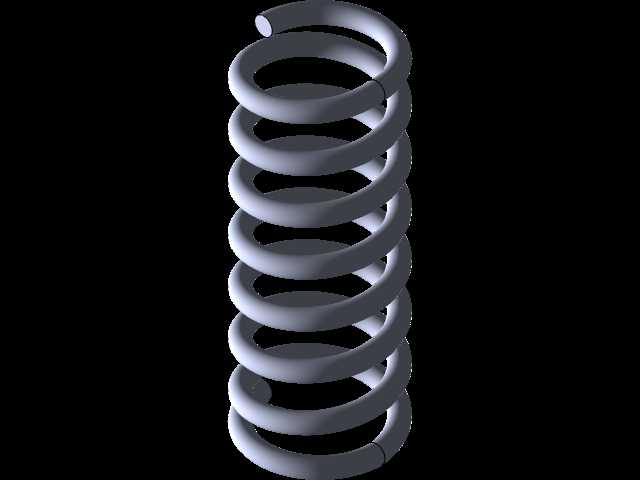

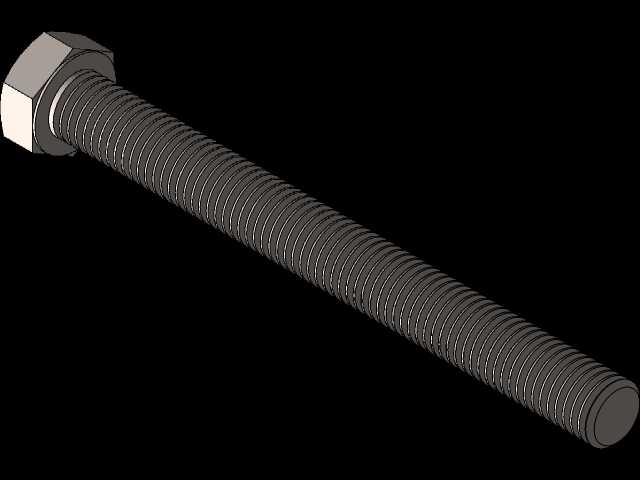

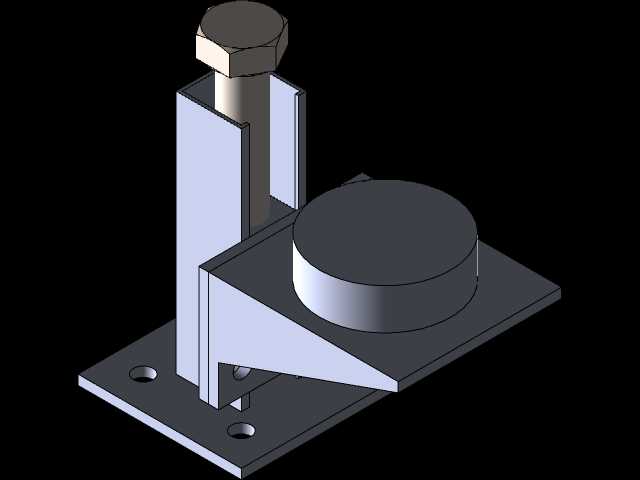

　　预留检修空间时需在设备两侧各留出不小于0.8米的操作通道，设备上方需留出不小于1米的起吊空间，方便后期检修时吊装振动电机或整体更换筛箱。在实际工况适配中，若用于细颗粒物料筛分，可更换更小孔径的筛网，同时适当调高振动电机的激振力，提高细颗粒透筛效率；若用于大粒径矿石分级，可更换加厚冲孔筛板，适当降低筛面倾角，延长物料在筛面上的停留时间，保证分级精度。设备的支撑弹簧采用橡胶复合弹簧，相比金属螺旋弹簧具备更好的阻尼减震效果，运行噪音更低，同时耐腐蚀性更强，适合露天或潮湿工况下长期使用。筛网固定采用张紧螺栓结构，更换筛网时仅需松开两端张紧螺栓即可抽出旧筛网，无需拆卸筛箱其他部件，大幅缩短日常维护的停机时间。
