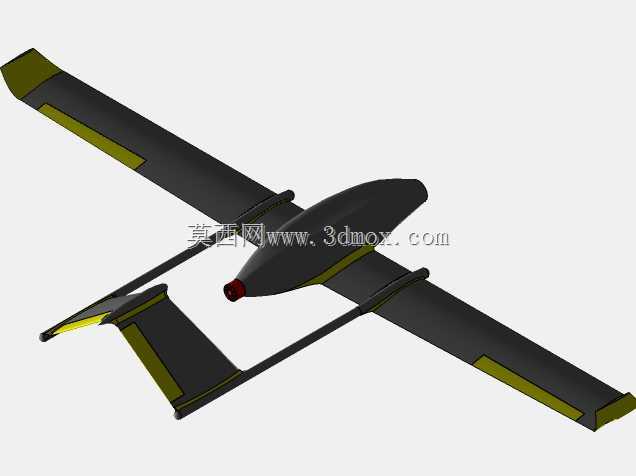

双尾撑布局固定翼长航时无人机结构

　　该款无人机采用双尾撑常规布局设计，整体构型围绕长航时低空侦察、地形测绘作业场景优化，区别于传统单尾撑固定翼机型，尾撑杆从机翼中段后缘直接延伸连接尾翼组，省去了传统机身尾部的长段承力结构，在同等翼展条件下能有效降低整机结构重量，同时提升尾翼的操纵力矩效率，降低低空低速飞行时的舵面操纵负荷。从结构设计逻辑来看，主机身采用流线型纺锤体构型，前部预留任务载荷舱空间，可搭载光学吊舱、小型测绘传感器等作业设备，机身尾部布置动力单元安装位，适配小型活塞式或电动动力系统，进气与排气结构做了流线化修型，减少飞行过程中的紊流阻力。机翼采用大展弦比平直翼设计，翼型选用低速高升力层流翼型，能够在较低巡航速度下维持较高升阻比，适配长航时作业的能耗需求，

　　机翼与尾撑杆的连接位置设置在机翼展向约三分之一处，该位置为机翼飞行过程中的弯矩较小区域，能够降低连接结构的强度冗余要求，进一步减轻结构重量，机翼后缘预留副翼安装位，可实现滚转方向的姿态操纵。尾翼组由左右两片垂直尾翼与连接两片垂尾的水平尾翼构成，双垂尾布局能够在侧风飞行条件下提供更好的航向稳定性，同时水平尾翼的安装位置避开了主机翼的下洗流影响区域，在大迎角飞行状态下仍能保证足够的俯仰操纵效率，避免失速状态下舵面失效的风险。从安装边界来看，整机翼展控制在小型低空作业无人机的适航尺寸范围内，机身长度与翼展的比例约为1:2.8，地面停放时的起落架高度预留了任务吊舱的安装间隙，避免起降过程中吊舱与地面发生剐蹭，尾撑杆的截面尺寸经过优化，

　　在保证纵向承力强度的前提下尽可能缩小迎风面积，减少寄生阻力。结构建模过程中对各部件的连接节点做了装配干涉校验，机翼与机身、尾撑与机翼、尾翼组与尾撑的连接位置均预留了标准紧固件的安装空间，可直接用于后续的结构件加工与样机试制，各气动面的偏转角度范围按照低空作业无人机的常规操纵行程设置，能够满足常规起降、巡航盘旋、作业航线飞行的全部姿态控制需求。
