双配置小型探空火箭结构设计方案

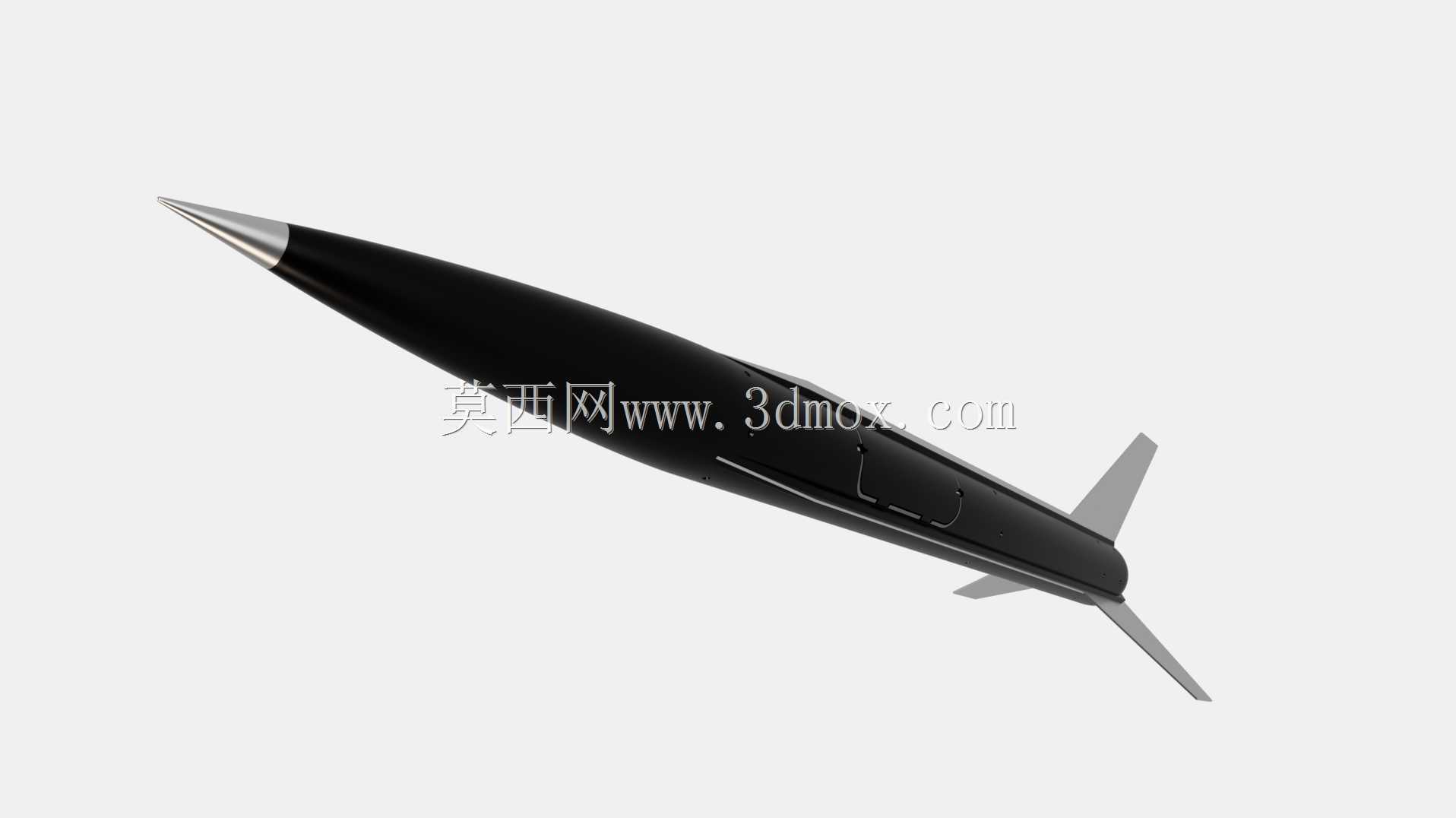

　　这款小型火箭的结构设计核心围绕黎波里认证的L1、L2两级飞行动作需求展开，整体采用旋成体气动布局，尖锥形头部搭配细长圆柱段箭体，尾部设置四片对称切尖三角翼，在跨音速飞行阶段能提供足够的航向稳定性，同时将翼面诱导阻力控制在较低区间。设计阶段做了两种动力适配构型，分别对应38mm口径3g装药与6g装药的发动机安装位，无需改动箭体主承力结构、头锥连接段以及尾翼固定座，仅需更换发动机挡圈与缓冲垫即可完成构型切换，能适配不同总冲需求的飞行任务，减少重复加工的成本与装配调试时间。

　　从结构细节来看，除了航电舱内搭载的BerryRocketn1副翼控制模块、滑道式电池架需要单独采购成品件外，其余箭体结构件、头锥、尾翼、发动机固定座、伞舱挂点均采用可加工结构设计，能通过常规数控铣削、3D打印工艺完成制作，不需要特殊的成型模具，适合小型航天爱好者团队、高校航模社团做小批量试制。箭体内部的舱段划分从头部到尾部分别为载荷舱、航电舱、伞舱、发动机舱，各舱段之间采用台阶式止口定位加径向销钉固定，既保证飞行过程中的连接刚度，也能在开伞瞬间承受轴向冲击载荷，不会出现舱段分离失效的问题。

　　安装边界方面，箭体最大外径控制在40mm以内，尾翼展开后最大横向尺寸不超过120mm，头锥长度占总长度的18%，这个比例能有效降低头部激波阻力，同时给载荷舱留出足够的安装空间，可搭载小型温湿度传感器、气压高度计、微型摄像头等探空设备。发动机舱内壁设计有防滑齿结构，配合耐高温环氧树脂粘接，能避免发动机工作时因推力反冲出现移位，尾翼与箭体的连接采用嵌入式安装槽，粘接后翼根与箭体曲面完全贴合，不需要额外的整流件就能满足气动要求。

　　在实际应用场景中，这款火箭可用于业余航天探空试验、高校航空航天专业的教学演示、航模赛事的参赛项目，两种动力配置能分别满足入门级L1认证飞行与进阶L2认证飞行的需求，不需要操作者重新设计制作新的箭体，仅通过更换动力段就能完成不同等级的飞行考核。伞舱的设计预留了足够的降落伞折叠空间，配合航电舱内的高度计触发开伞机构，能在设定高度可靠完成开伞动作，保障箭体回收后可重复使用。
