车间物料搬运多层置物装配台架

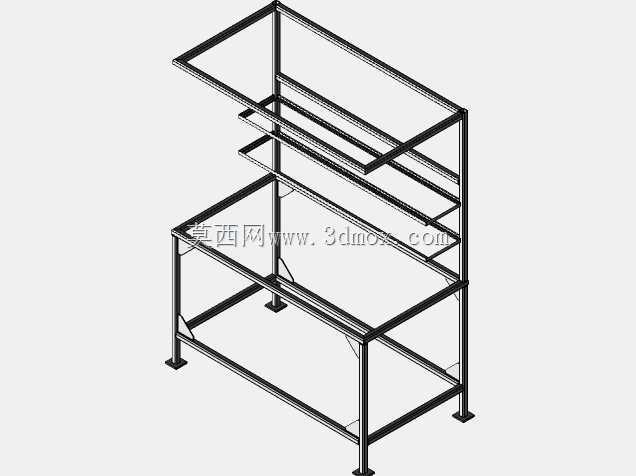

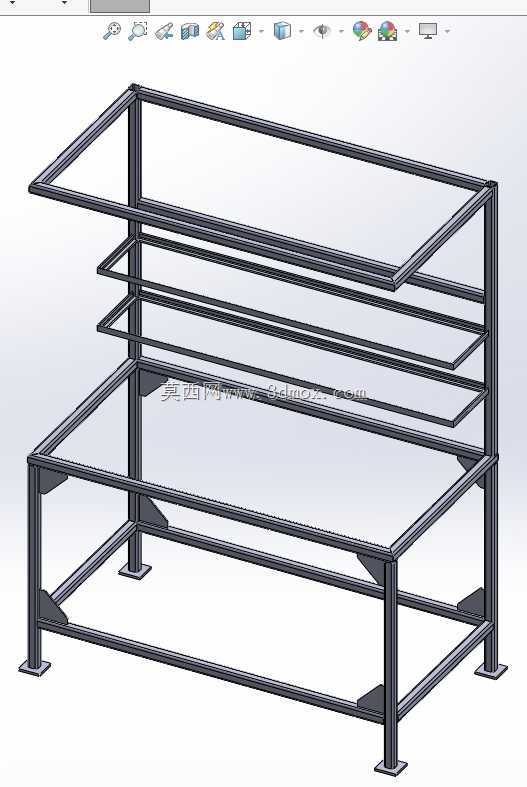

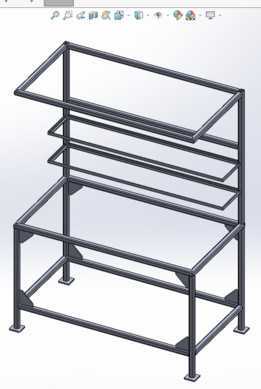

　　这款台架的设计初衷，是解决机加工车间内CA6140车床周边工序间物料、工装夹具临时存放与流转的痛点，很多车间在车床加工工序旁，往往随意堆放待加工毛坯、已加工工件、常用量具夹具，不仅占用地面通道，还容易造成工件磕碰、量具摔落，甚至引发绊倒类安全隐患，这款台架就是针对这类场景做的落地式置物装配载体。从结构设计逻辑来看，整体采用矩形钢管做全框架焊接结构，没有采用螺栓拼接的方式，是考虑到车间日常搬运物料时难免有磕碰，焊接框架的整体刚性更好，长期使用不会出现连接部位松动晃荡的问题；底部四个支撑脚都带方形安装底板，底板上预留了膨胀螺栓安装孔，既可以直接放置在水泥地面使用，也可以根据现场地面平整度打膨胀螺栓固定，避免台架被误撞移位。

　　台架的分层设计做了针对性的功能区分：最底层框架距离地面预留了120mm的间隙，一方面是方便日常清扫地面的铁屑、油污，不会形成卫生死角，另一方面这个高度刚好适配标准液压叉车的叉齿进入，需要整体转移台架位置时，不需要额外吊装，直接用叉车托举底层框架就能移位，适配车间频繁调整工位布局的需求。中间三层采用等间距的平行横管排布，没有铺整面板，是考虑到存放的多是带切削液的加工工件，镂空结构可以让残留的切削液直接滴落至地面接液盘，不会积在台面上造成工件锈蚀，同时横管的间距经过核算，最小可以放置直径30mm的轴类工件，不会出现工件从间隙掉落的情况，日常用来放置待装配的零部件、常用的扳手、卡盘扳手等工装，随手就能取到，不用反复弯腰找工具。

　　最顶层是整圈围边的框架结构，围边高度50mm，用来放置较轻的量具、工艺文件盒、作业指导书夹板，避免物品从台架边缘滑落，同时顶层的高度设置在1.5米左右，符合成年人站立时的视线高度，拿取顶层物品不需要抬手过高，长时间作业也不容易产生疲劳。从安装边界来看，台架整体长度适配CA6140车床的侧边安装空间，宽度控制在800mm，不会占用过多的车间通道宽度，满足车间主通道不小于1.2米的安全规范要求；框架的所有焊接部位都做了三角加强筋，在四个立柱与横管的连接角位，都焊接了三角形的加强筋板，哪怕台架单侧放置较重的工件，也不会出现框架变形、焊缝开裂的问题，单层层架的额定承重可以达到150kg，完全满足机加工工序旁日常存放工件、工装的承重需求。

　　另外这款台架除了作为车床旁的固定置物台使用，也可以作为装配工序间的临时转运台，搭配底部选配的脚轮（预留了脚轮安装的螺纹孔位），就可以在不同装配工位之间流转物料，不用反复搬运工件，减少工序间的搬运辅助时间，提升装配作业的效率。在细节处理上，所有钢管的切口都做了打磨去毛刺处理，不会有锋利的边角划伤操作人员，框架整体表面可以根据车间需求做喷塑或者喷漆处理，避免车间内的切削液、油污造成钢管锈蚀，延长台架的使用寿命。很多车间在做工位布局时，往往忽略这类辅助台架的设计，要么用角铁随意焊接个架子，要么直接用普通的办公桌子替代，要么承重不够容易压坏，要么高度不合适导致操作人员反复弯腰，这款台架的尺寸、分层、结构都是完全围绕机加工、装配车间的实际作业场景设计的，没有多余的装饰结构，所有的结构设计都服务于实际使用需求，不管是作为车床旁的物料暂存台，还是作为装配线旁的工装放置台，都能很好地适配现场的作业需求，减少作业过程中无效的动作浪费，也能让工位周边的物料摆放更规整，符合车间5S管理的要求。
