机加工用C型螺旋压紧夹具结构设计

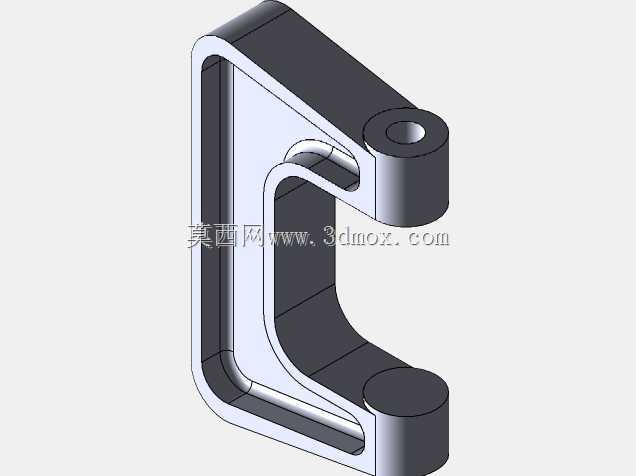

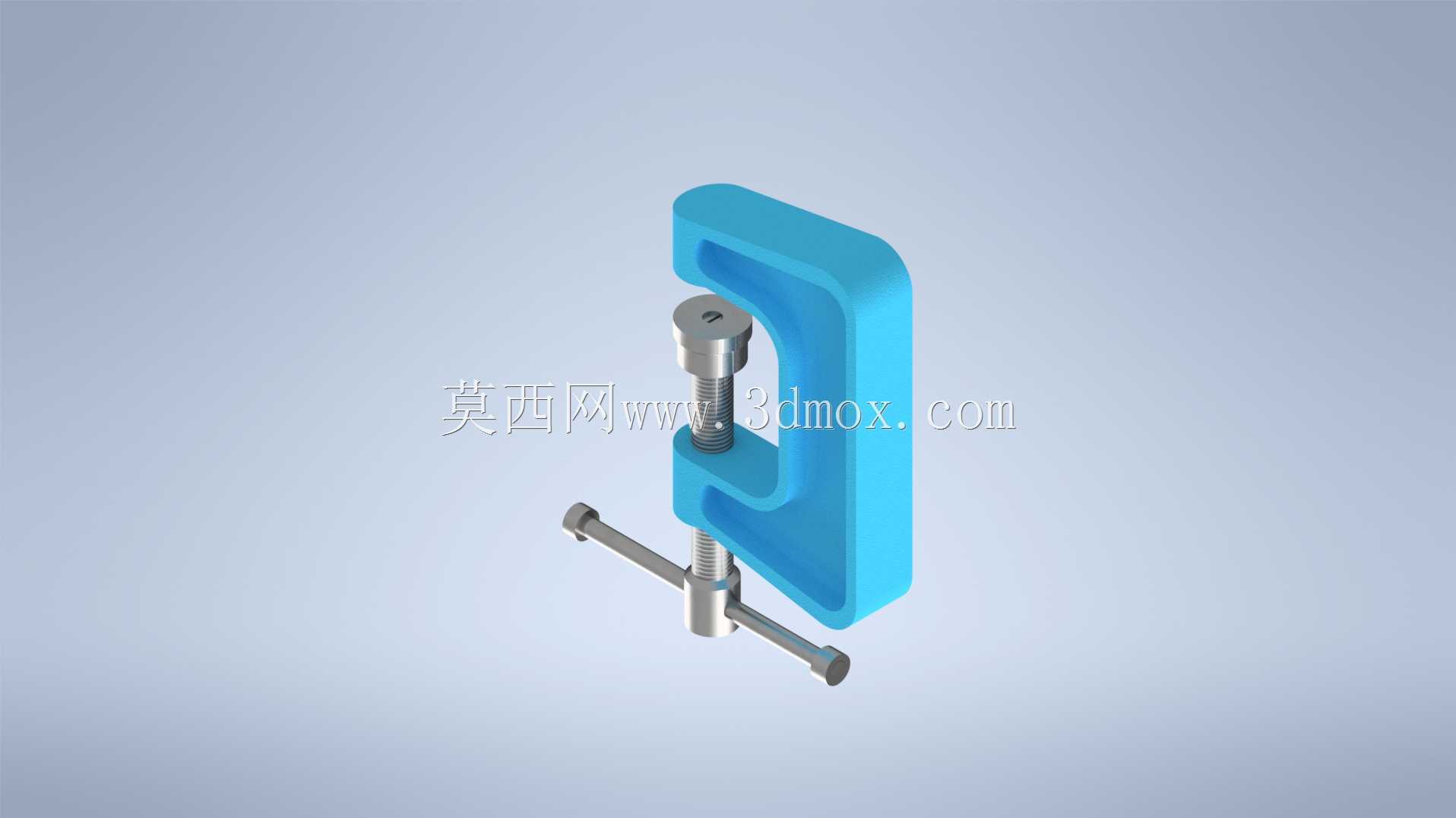

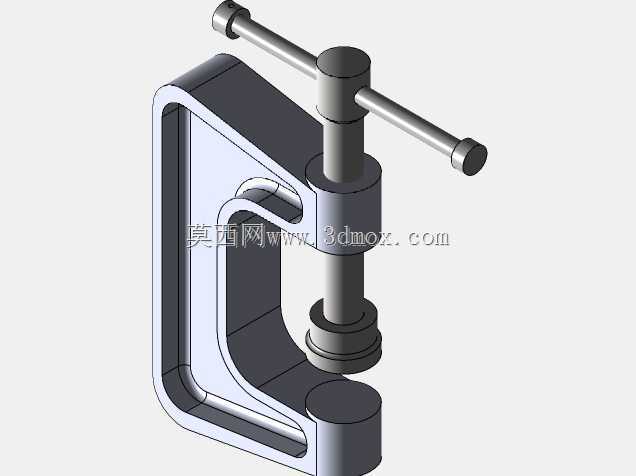

　　这款C型螺旋压紧夹具，是机加工、装配、维修场景里常用的手动夹紧工装，核心作用是在工件进行钻削、铣削、打磨、粘接或者部件装配对位时，提供稳定的压紧约束力，避免工件受切削力、装配外力作用出现位移、翘曲，保障加工精度或者装配对位准确性。从结构设计逻辑来看，整体采用C型开口的一体式框架结构，框架主体为等截面的C形弯臂，开口侧预留足够的工件容纳空间，这种结构的优势在于可以从工件侧方直接卡入，不需要从工件端部套入，适配更多装夹场景，比如长条形型材的中间段压紧、台面上已摆放工件的临时固定，都能快速完成装夹就位。

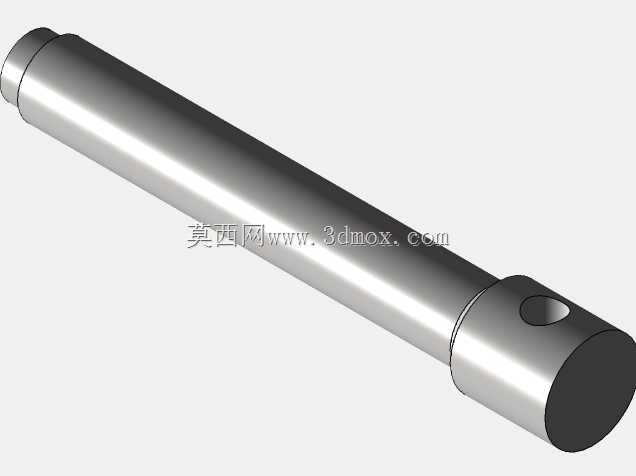

　　夹紧执行部分采用梯形螺纹传动的螺旋副结构，顶端的压紧螺杆配合T型转动手柄，转动手柄时螺杆沿框架上的螺纹孔做轴向进给，螺杆下端的压头直接接触工件表面施加压紧力，梯形螺纹的自锁特性可以保证压紧后不会因为加工振动出现松脱，不需要额外增加锁止结构，简化了整体结构的同时提升了装夹可靠性。框架上端的螺纹孔与框架本体为一体式加工，保证螺纹副的同轴度，避免螺杆进给时出现偏斜，导致压头与工件接触不均、局部压应力过大损伤工件表面的问题。

　　从实际使用的边界尺寸来看，C型框架的开口深度决定了可装夹工件的最大伸入距离，开口高度决定了可容纳工件的最大厚度，这类手动C夹的开口尺寸覆盖从几十毫米到上百毫米的常用规格，适配大部分小型机加工件、装配组件的装夹需求。安装使用时不需要额外的固定基座，既可以直接夹在工作台面、方箱、弯板上配合机床使用，也可以两个C夹配合使用完成工件的对接固定，比如钣金件焊接时的对位压紧、管材粘接时的接口固定，都能灵活适配。

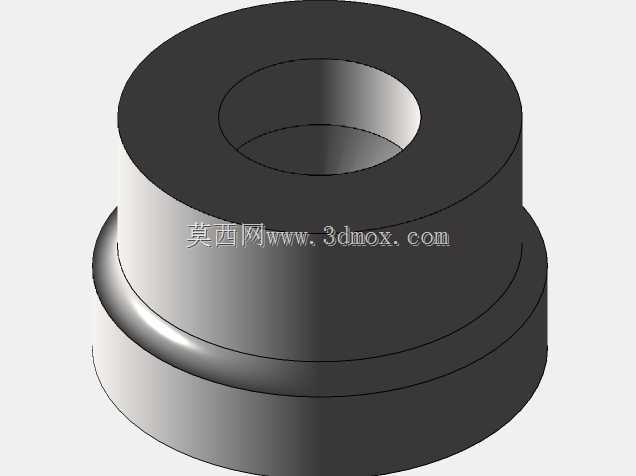

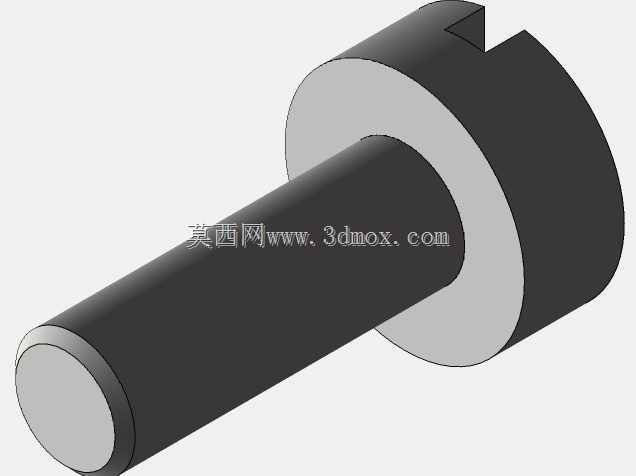

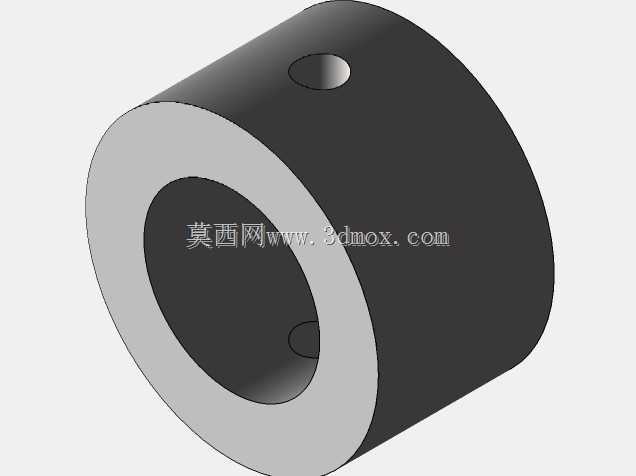

　　设计过程中重点考量了框架的受力变形控制，C型弯臂在压紧时会承受张开方向的弯曲应力，因此弯臂的截面厚度经过受力校核，保证在最大夹紧力下的弹性变形量在允许范围内，避免长期使用出现框架塑性变形导致开口张开、夹紧力不足的问题。压头部分采用略大于螺杆直径的圆柱结构，增大与工件的接触面积，降低接触压强，避免在软质工件比如铝件、塑料件表面留下压痕，同时压头与螺杆端部采用活动连接结构，压紧时压头可以自适应工件表面的角度，即使工件表面与螺杆轴线不垂直，也能保证整个压头端面贴合工件，不会出现点接触导致的压痕或者夹紧打滑。T型手柄的长度经过力臂优化，操作人员只需要施加较小的手部握力，就能通过螺纹副的力放大作用获得足够的夹紧力，不需要借助加力杆，避免夹紧力过大导致框架变形或者螺杆断裂。

　　在实际生产场景里，这类C夹除了机加工工序的工件固定，还常用于设备维修时的零部件临时固定、工装调试时的部件对位、木工加工时的木料拼接固定，适用场景覆盖机械加工、装配维修、木工加工、小型构件组装等多个领域。整体结构没有复杂的传动部件，所有零件都采用常规的机械加工工艺即可完成制造，框架部分可以采用锻造后铣削加工，也可以采用型材弯制后热处理强化，螺杆采用标准梯形螺纹加工，手柄采用冷拉圆钢弯制即可，制造成本低，维护简单，长期使用只需要定期在螺纹副处添加润滑脂，保证螺杆转动顺畅，没有卡滞问题即可。和快速夹具相比，这种螺旋C夹的夹紧力调节范围更大，可以根据工件的材质、加工受力情况灵活调整压紧力，对于刚性较差的薄壁工件，可以适当减小压紧力避免工件变形，对于受较大切削力的铣削工序，可以加大压紧力保证装夹刚性，适配性更强。和台虎钳相比，它的使用不受安装位置限制，不需要固定在工作台边缘，可以在工作台的任意位置完成装夹，甚至可以在大型工件的表面完成局部小零件的装夹固定，使用灵活性更高。
