帕萨特B7内饰铝塑板材安装简易机器人

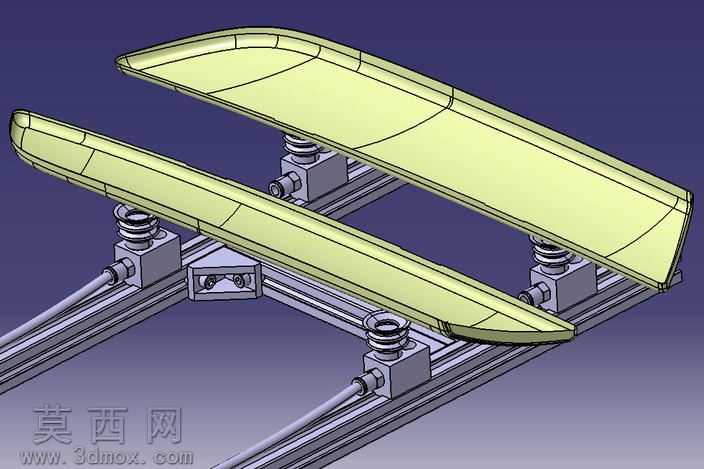

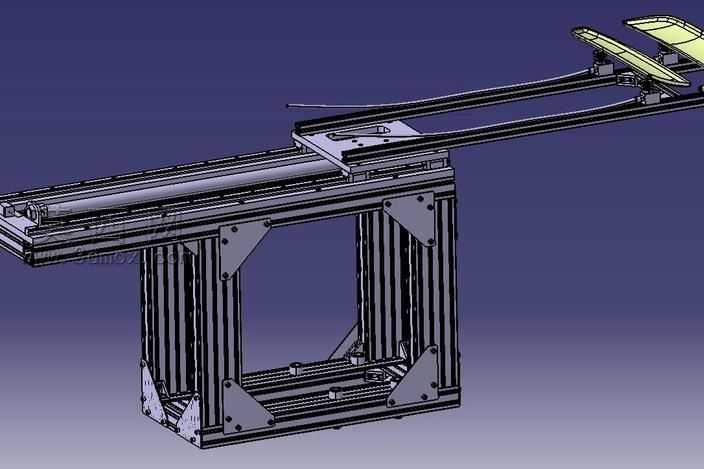

本模型为面向帕萨特B7车型内饰铝塑板材安装作业设计的简易机器人结构，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配连接关系做了严谨的约束定义，确保各运动部件的相对位置、运动行程符合实际作业需求。模型主体框架采用工业铝型材搭建，通过角码、螺栓连接件完成框架的拼接固定，框架结构做了对称式加强设计，在型材拼接的直角位置加装三角形加强角件，有效提升整体机架的结构刚性，避免作业过程中出现结构形变影响安装精度。横向运动模组采用双导轨平行布置的结构形式，导轨通过内嵌式安装固定在铝型材横梁上，滑动搭载平台与导轨滑块做刚性连接，平台上方预留了工装夹具的安装接口，可适配帕萨特B7内饰铝塑板材的专用夹持工装，滑动平台的传动路径做了无干涉校验，确保平台在全行程移动过程中不会与框架、侧边防护结构产生碰撞。末端执行件的安装位做了角度可调设计，可根据内饰铝塑板材的安装角度需求调整俯仰姿态，匹配车内不同位置内饰件的安装角度要求。材质渲染阶段，对铝型材部分赋予了阳极氧化银灰色金属材质，还原工业铝型材的表面磨砂质感；对导轨、滑块、螺栓等标准钢构件赋予了发黑处理的暗金属材质，区分不同构件的材质属性；对末端搭载的示意性板材构件赋予了浅米色哑光塑料材质，还原汽车内饰铝塑板的表层视觉效果。整体设计思路围绕低成本、易搭建、功能适配的核心目标展开，摒弃了复杂多轴机器人的冗余结构，针对帕萨特B7内饰铝塑板材安装的固定作业路径做专用化结构设计，大幅降低设备的制造成本与调试难度，框架采用标准铝型材拼接的形式也方便后期根据作业需求调整机架尺寸、拓展行程范围，所有连接构件均采用通用标准件，无需定制特殊加工件即可完成整机组装，适合汽车内饰改装、小批量内饰装配场景下的作业使用，建模过程中对所有零件的装配间隙做了合理预留，符合实际机械装配的公差要求，可直接用于后续的工程出图、样机加工参考。
