多工位自动化物料进给供料设备结构设计

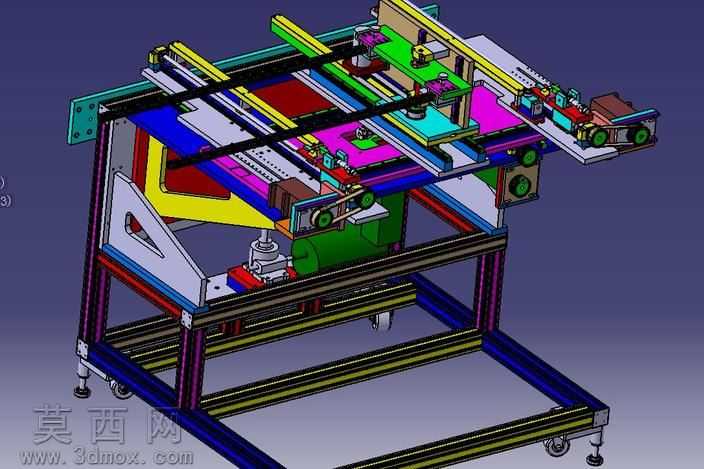

本作品为自动化生产线配套的物料进给供料设备三维设计成果，建模阶段采用自顶向下的设计思路完成整体结构搭建，首先完成底部支撑机架的参数化建模，机架采用工业铝型材搭配角码连接的框架结构，底部配置可调节脚杯与万向脚轮，兼顾设备固定时的水平调节需求与工位转移时的移动便利性，铝型材的选型经过载荷校核，可承载上部多组运动机构的动静态载荷，机架底部预留的型材安装槽可灵活拓展后续附属组件。上部功能机构按照物料输送的工艺流程分层布局，底层设置横向直线输送导轨副，搭配同步带传动组件实现物料载台的长距离水平位移，导轨采用双轨平行布置形式，保证载台移动过程中的直线度与承载稳定性，同步带轮的张紧结构设计为可调式，可在设备长期运行出现传动松弛时快速完成张紧度调整，无需拆解主体结构。中层设置多工位定位载具模块，针对不同规格的待供料工件设计了快换式定位夹具，夹具采用定位销与快速夹钳组合的固定形式，可在3分钟内完成不同批次工件的夹具切换，适配多品种小批量的柔性生产需求，载具表面设置有耐磨缓冲材质，避免工件上料过程中出现表面磕碰划伤。上层设置跨梁式移栽取料机构，采用双轴直线模组搭建X-Y两轴移动平台，末端配置夹取组件，可完成物料从待料工位到加工工位的精准移栽，模组的行程参数经过工位间距匹配设计，可覆盖所有上下料点位的作业范围，传动部位均设计有可拆卸的防尘护罩，避免生产现场的粉尘碎屑进入导轨滑块内部影响运动精度。渲染阶段对不同功能部件赋予差异化材质，铝型材部件采用哑光银白金属材质，传动组件采用发黑处理的钢材材质，护罩与操作面板采用工程塑料材质，脚轮脚杯采用橡胶与镀铬金属组合材质，通过材质区分清晰展现设备的结构层次，整体配色符合工业设备的视觉设计规范。设计过程中对所有运动部件做了干涉检查，模拟设备满行程运行状态下各机构的运动轨迹，排除了结构干涉风险，同时对关键受力部件做了静力学仿真验证，保证设备长期运行的结构可靠性，各模组的安装基准面统一设计，降低后续加工装配的难度，管线排布预留有专用的走线槽与拖链安装位，避免运动过程中出现管线拉扯磨损的问题。
