带棘轮止动结构的起重吊钩组件

　　这款带棘轮止动结构的起重吊钩组件，主要应用在轻小型起重作业场景中，常见于车间内工位间的工件周转吊运、轻型设备的安装移位、仓储场景下的零散重物吊装，也可配套在手动葫芦、小型电动提升设备的末端作为取物承载部件。从实际使用需求出发，这类吊具首先要解决的是常规吊钩在吊运过程中容易出现的载荷滑脱、吊索意外松脱的问题，同时还要兼顾小吨位作业下的操作便捷性，不需要额外复杂的锁止操作就能实现可靠的防脱限位。

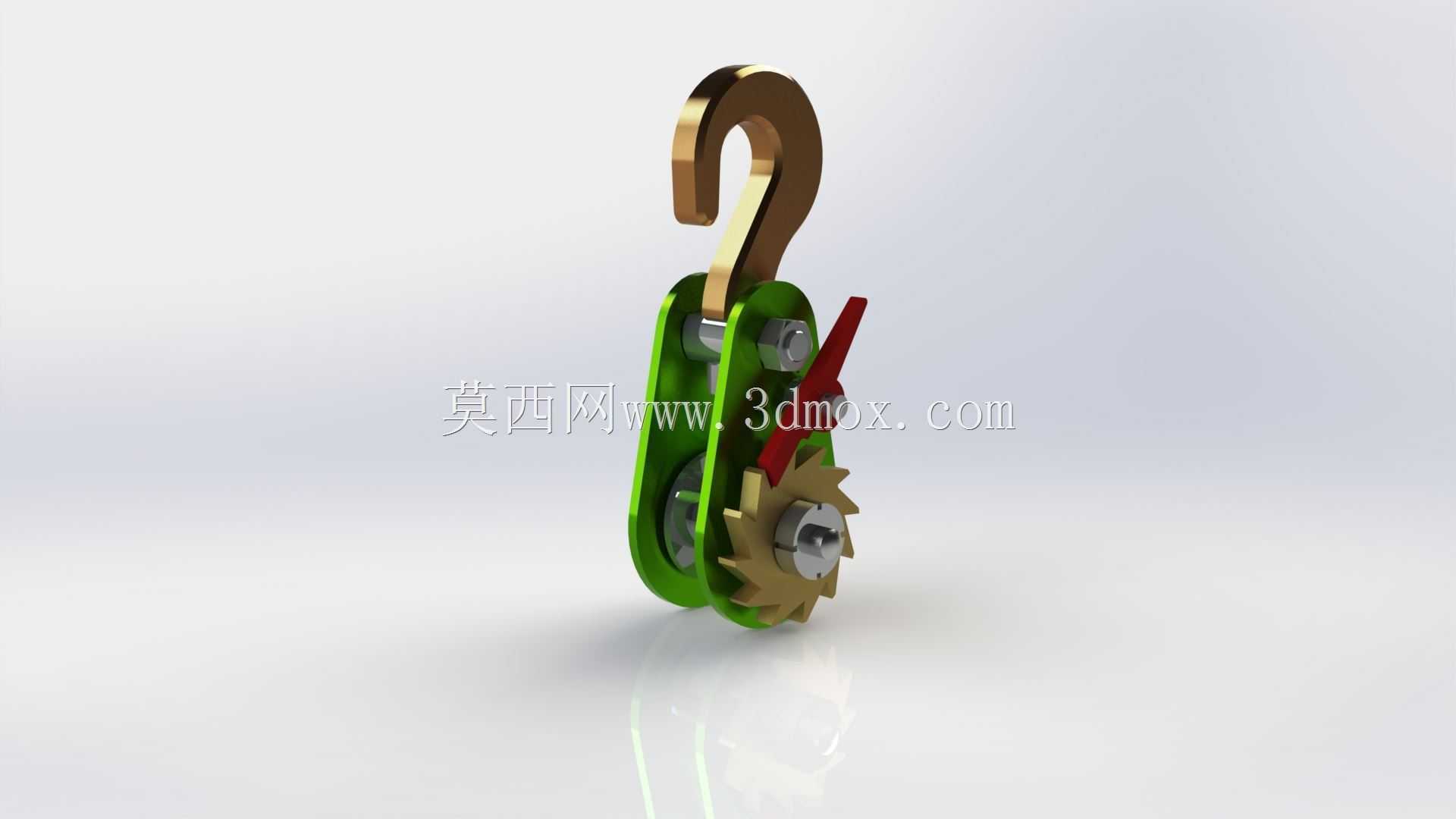

　　从功能特性来看，组件上部的锻造吊钩采用了大开口的钩体设计，钩尖处做了圆弧过渡处理，能够适配不同直径的吊索、卸扣连接，钩颈位置的连接轴与下方的侧板支架采用间隙配合，可实现360度的水平回转，在起吊过程中能够自动调整吊物的朝向，避免吊索出现拧扭打结的情况。下方的主体支架采用双侧板式结构，两块绿色涂装的侧板之间集成了滑轮与棘轮止动机构，滑轮的轮槽做了光滑圆弧处理，适配直径6-10mm的钢丝绳或者高强度纤维吊绳，轮体内部镶嵌有自润滑衬套，在绳索滑动过程中不需要额外频繁加注润滑脂就能维持较低的转动阻力，减少绳索的磨损速率。

　　棘轮止动机构是这套组件的核心设计点，棘轮采用齿形倾角经过优化的棘齿结构，配套的止动棘爪通过扭簧预紧压合在棘轮齿面上，当吊物起升时，棘轮随滑轮同步正向转动，棘爪会在齿面上顺滑滑过不会产生卡滞；一旦出现吊物下坠的反向受力趋势，棘爪会立刻卡入棘齿槽内，锁死滑轮的转动，避免吊物意外坠落，相比传统的弹簧式防脱卡扣，这种棘轮止动结构能够承受更大的反向冲击力，在突发载荷下坠的工况下锁止可靠性更高。侧板外侧的红色拨杆是棘爪的解锁操作件，当需要下放吊物时，只需要向上扳动拨杆就能带动棘爪脱离棘轮齿面，滑轮即可自由反向转动实现吊物下放，操作行程控制在15度以内，操作人员带劳保手套也能轻松完成操作，不会出现卡手或者操作力过大的问题。

　　从安装边界与尺寸适配来看，整套组件的总高度控制在220mm左右，上部吊钩的最大开口尺寸为45mm，能够直接挂接在厚度不超过40mm的吊耳、横梁或者葫芦下钩上，不需要额外加装过渡连接件；下方双侧板的安装间距为32mm，滑轮的有效绳槽宽度为18mm，适配的绳索最大直径不超过12mm，整体组件的额定承载载荷设计为1吨，侧板采用4mm厚的Q355钢板冲压成型后做喷塑处理，既保证了结构强度，也能在车间多粉尘、轻度潮湿的环境下具备不错的防锈能力。组件的所有转动销轴都做了端部铆边处理，不会在使用过程中出现销轴窜出脱落的情况，棘爪的扭簧采用65Mn弹簧钢制作，经过淬火回火处理后具备足够的疲劳强度，能够承受至少10万次的往复弹压动作不会出现弹力衰减。

　　在实际选型适配的时候，需要注意这套组件的额定载荷上限，不能超吨位使用，同时要定期检查棘轮齿面的磨损情况，如果棘齿的磨损量超过齿厚的10%就需要及时更换棘轮件，避免锁止失效；滑轮轮槽如果出现深度超过1mm的绳痕也要及时更换，防止绳索被磨断。这套结构相比传统的简易吊钩，在安全性上有明显提升，同时整体结构紧凑，自重只有2.3kg，操作人员单手就能完成挂接、解锁的全套操作，非常适合频繁进行小吨位吊运的工位使用，在装配车间、维修班组、小型仓储区域的适配性很强。设计过程中特意将棘爪的解锁拨杆设置在侧板外侧的醒目位置，红色涂装与绿色的侧板形成明显的视觉差，操作人员在远距离就能快速识别操作位置，减少误操作的概率，同时所有的棱角位置都做了R3以上的圆角处理，避免在操作过程中划伤操作人员的手部或者刮损吊物表面。
