ANENGQ1万用表洞洞板壁挂安装支架

　　日常电子维修、电气调试、生产线设备巡检场景中，万用表是一线作业人员随身携带的高频使用检测工具，多数作业场景下，作业人员需要在工位旁就近取放万用表，避免工具随意堆放导致表笔线缠绕、表体磕碰损伤，同时减少寻找工具的无效耗时，这款适配ANENG Q1型号万用表的壁挂式安装结构，正是针对洞洞板工位收纳场景开发的实用固定结构。

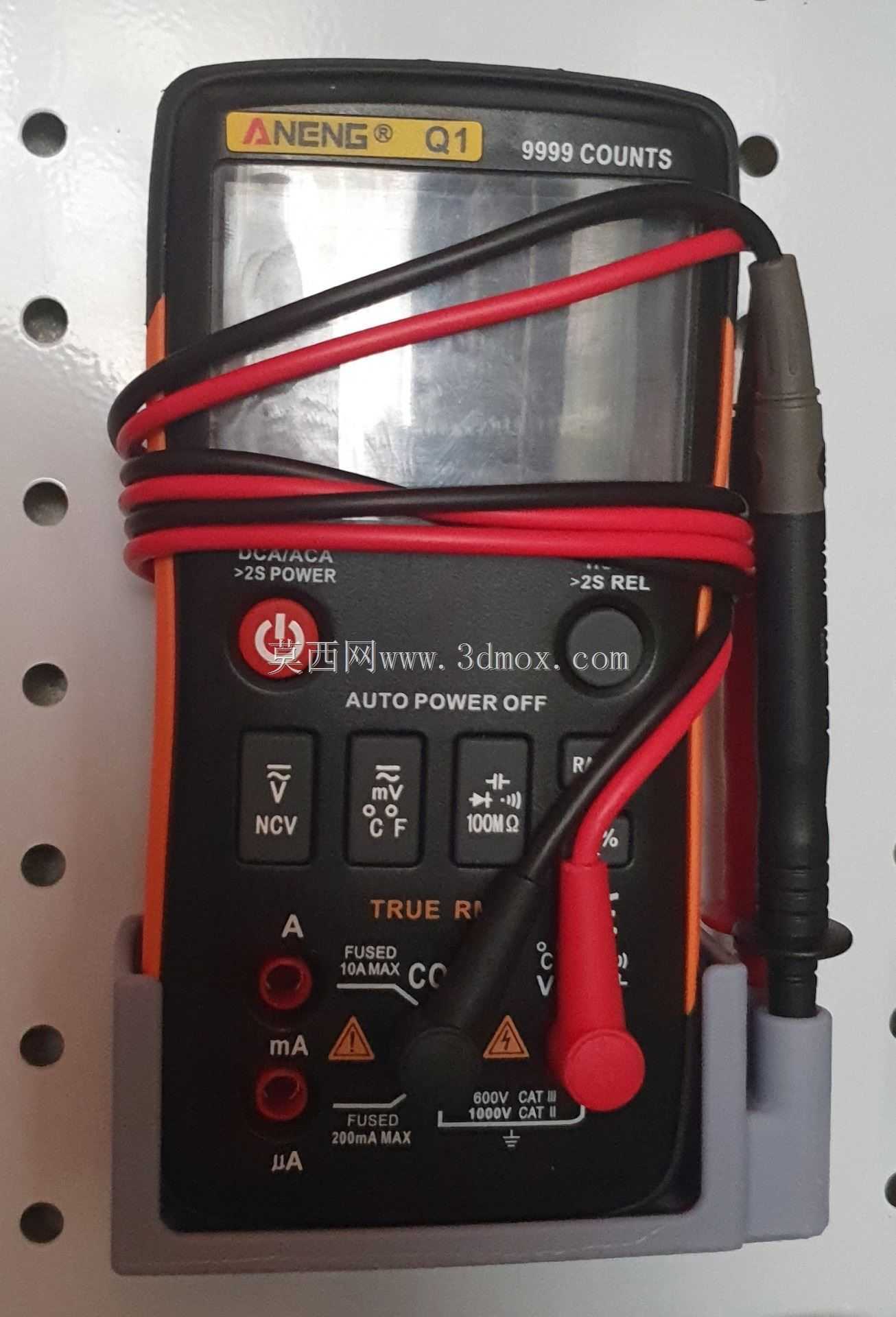

　　从实际使用需求出发，该支架的核心功能是将万用表稳定固定在标准洞洞板上，预留了充足的表笔缠绕收纳空间，无需额外配置绑带或收纳盒，即可将红黑表笔规整缠绕在表体外侧的支架预留槽位内，避免表笔线随意垂落勾挂周边工具或线缆。支架采用半包式承托结构，底部设置承托边承托万用表底部，两侧设置限位挡边约束表体左右位移，上部预留开口不遮挡万用表显示屏、操作按键及表笔接口，取放时无需额外解锁操作，直接沿垂直方向即可抽出或放入表体，适配单人单手操作的使用习惯，符合工位工具快取快放的设计逻辑。

　　设计过程中，首先匹配ANENG Q1万用表的实际外形轮廓，表体正面的操作区域、NCV感应区、功能旋钮、量程按键均完全外露，不会被支架结构遮挡，保证安装状态下也可直接操作万用表完成常规参数测量，无需将表体从支架上取下即可完成电压、电阻、通断等快速检测作业。针对洞洞板的安装特性，支架背部设置适配标准圆孔洞洞板的挂装卡扣结构，卡扣尺寸匹配常规五金洞洞板的孔径与孔距，安装时直接卡入对应孔位即可完成固定，无需额外螺丝、扎带等紧固件，也不会破坏洞洞板原有结构，可根据作业需求随时调整安装位置，适配不同工位的工具布局规划。

　　尺寸边界方面，支架整体宽度略大于万用表本体宽度，两侧挡边高度控制在表体厚度的三分之一处，既保证足够的限位强度，避免表体从侧边滑脱，又不会过度遮挡表体侧面的防滑包胶结构，取放时手指可顺畅接触表体侧面完成施力。底部承托边的厚度经过优化，在保证承托强度的前提下尽可能减少材料占用，承托边上预留对应表笔线的走线缺口，表笔插头插入表体接口后，线缆可顺着缺口引出缠绕，不会被承托边挤压导致线缆外皮破损。表笔缠绕区域的外径经过计算，缠绕完整的红黑两根表笔线后，线缆不会超出支架外轮廓，避免与洞洞板上相邻安装的其他工具产生干涉。

　　结构强度上，支架整体采用等壁厚设计，壁厚取值兼顾刚性与韧性，承托万用表及表笔的总重量时不会产生明显形变，卡扣位置做了圆角过渡处理，卡入洞洞板时不会产生应力集中导致断裂，长期反复拆装也不会出现卡扣磨损松脱的问题。针对万用表日常使用中可能出现的表笔拖拽、表体误碰等情况，支架的限位结构可提供足够的保持力，避免表体从支架上脱落摔损。

　　在实际工位应用中，这类壁挂支架可将万用表的收纳位置固定在作业人员抬手即可触及的高度，配合洞洞板上其他工具的壁挂收纳，可大幅提升工位台面的整洁度，释放台面操作空间，尤其适合电子维修工作台、电气装配工位、设备运维巡检点等需要频繁使用万用表的场景，相比将万用表放置在台面抽屉或工具盒内的收纳方式，取放效率提升明显，同时也能减少表体被台面上的焊锡、油污、金属碎屑污染的概率，延长万用表的使用寿命。设计过程中也充分考虑了不同使用习惯的兼容性，支架未设置强制锁止结构，用户可根据自身需求额外加装绑带固定表体，也可直接依靠重力与限位结构完成固定，适配不同作业场景下的固定需求。
