金属带料级进冲压法斯顿左右成型结构

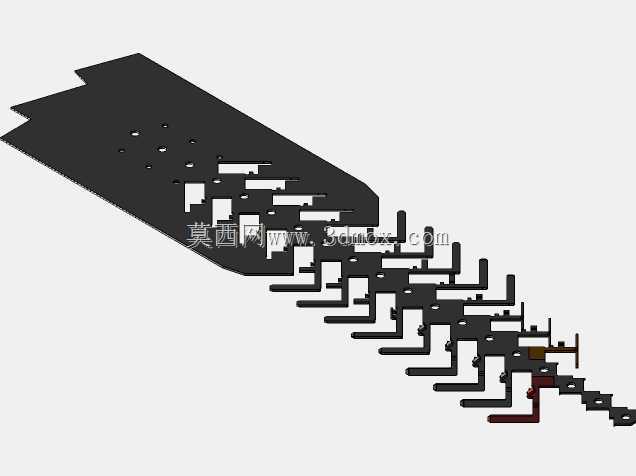

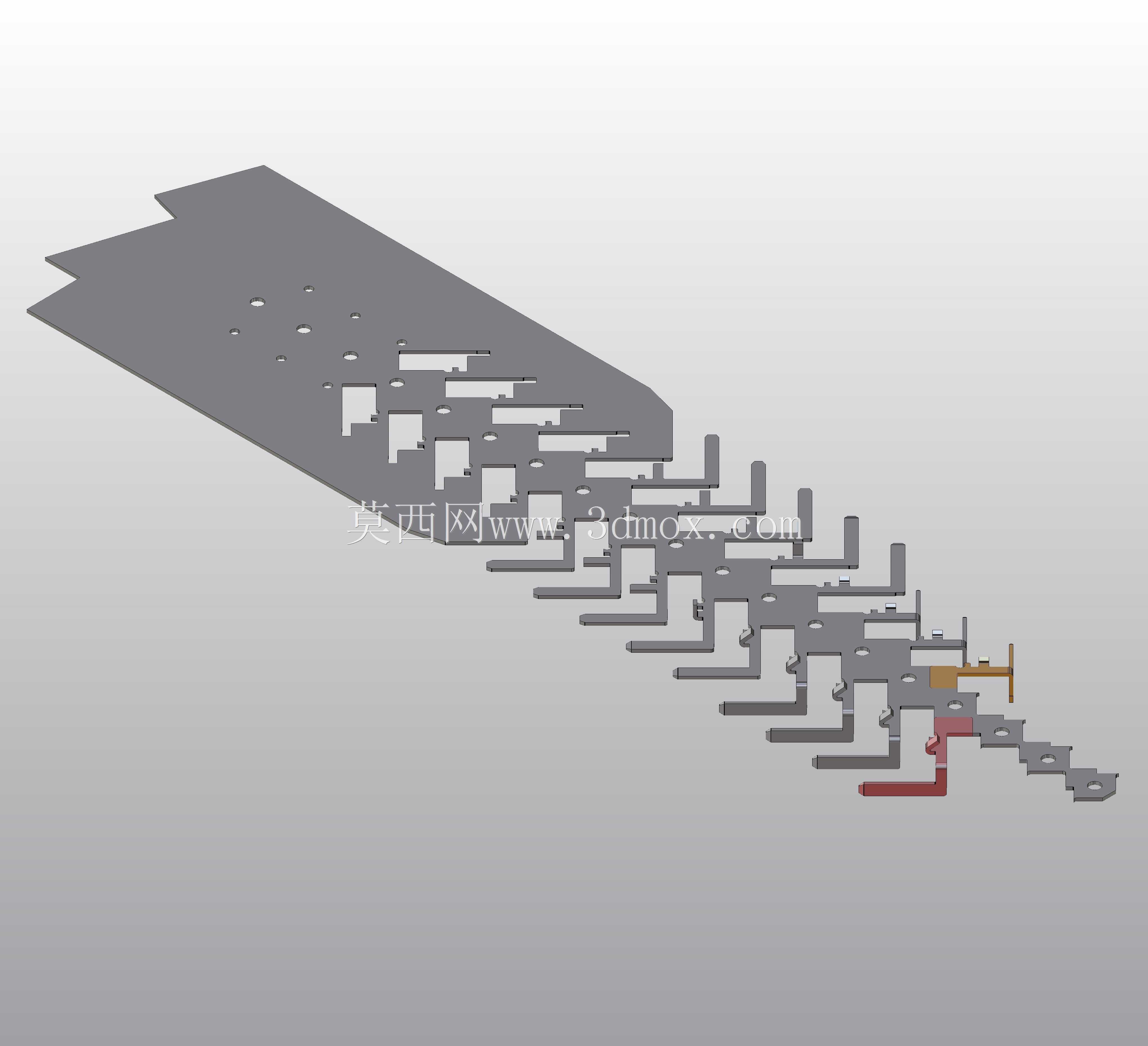

　　这套金属带级进冲压结构，主要面向家电、消费电子领域的小型金属结构件批量冲压生产场景，适配常规开式单点压力机的安装接口，可直接装夹在公称力630kN及以上的机械式冲床上完成连续送料冲压作业，单条料带可完成左右对称件的同步冲制，大幅提升窄幅金属带材的材料利用率，相比单工序模生产同类型零件，材料损耗可降低18%左右。从实际生产用途来看，该结构针对法斯顿系列左右对称安装片的成型需求设计，料带沿送料方向依次排布冲导正孔、冲外形余料、打凸点、弯曲成型、最终落料的工位，每个工位的步距误差控制在0.02mm以内，可适配厚度0.8mm到1.5mm的冷轧钢带、镀锌钢带冲压，生产节拍最高可达120次/分钟，满足月产10万套以上的批量供货需求。

　　设计过程中优先考虑了料带的送料稳定性，在初始工位设置了两组导正钉孔，配合自动送料机的抬料、送料动作，每三个工位设置一组弹压卸料板的定位镶块，避免薄料带在高速送料过程中出现翘曲、偏移问题；针对左右件的对称排布，将两个零件的弯曲工位错位布置在料带两侧，平衡冲裁过程中的侧向力，减少压力机滑块承受的偏载，延长模具和设备的使用寿命。外形尺寸方面，整套模具的闭合高度控制在280mm，模架外形尺寸适配350mm×600mm的压力机工作台面，安装槽位置匹配常规T型槽的间距，无需额外加工转接板即可完成装夹；料带宽度设计为120mm，送料步距32mm，每个步距可产出左右两个零件，料带两侧预留8mm的搭边余量，保证送料过程中料带的刚性，避免料带拉扯变形。

　　工位排布上特意将冲裁力较大的外形落料工位放在模具中心位置，弯曲成型工位放在靠近送料端的一侧，减少成型过程中料带的拉扯应力，每个冲裁工位的凸模都设置了快换结构，生产过程中如果出现凸模崩刃，无需拆卸整套模具即可完成更换，单支凸模更换时间不超过10分钟，大幅降低停机维护时间。卸料板采用整体式Cr12MoV材质，热处理硬度达到HRC58-62，与凸模的配合间隙控制在0.01mm以内，既可以起到压料作用，避免薄料冲压过程中出现拉裂、起皱问题，也可以对小直径凸模起到导向保护作用，防止凸模在高频冲裁过程中出现断裂。针对零件上的三个定位凸点，在对应工位设置了局部成型镶块，凸点高度公差控制在±0.05mm，满足后续零件装配时的定位需求，

　　弯曲工位的凹模镶块设置了2°的回弹补偿角，保证零件弯曲后角度稳定在90°±0.5°，无需后续额外的整形工序。料带的最后工位采用双侧刃切断的落料方式，零件直接从模具下模的落料孔滑入成品收集盒，料带废料从模具尾部排出，可配合自动接料装置实现全自动化生产，无需人工值守取件。实际试模过程中，针对1.2mm厚镀锌钢板的冲压测试，连续冲压1万冲次后，零件尺寸合格率达到99.2%，凸模、凹模镶块无明显磨损，料带送料过程无卡滞、跳屑问题，生产稳定性满足量产要求。设计时还考虑了不同材质带料的适配性，通过调整卸料弹簧的预压量、凸凹模的冲裁间隙，即可适配不锈钢带、铝合金带等不同材质的冲压需求，无需对模具主体结构进行大幅改动，柔性适配多品种小批量的同类零件生产需求。
