载人航天返回式太空舱曲面结构设计

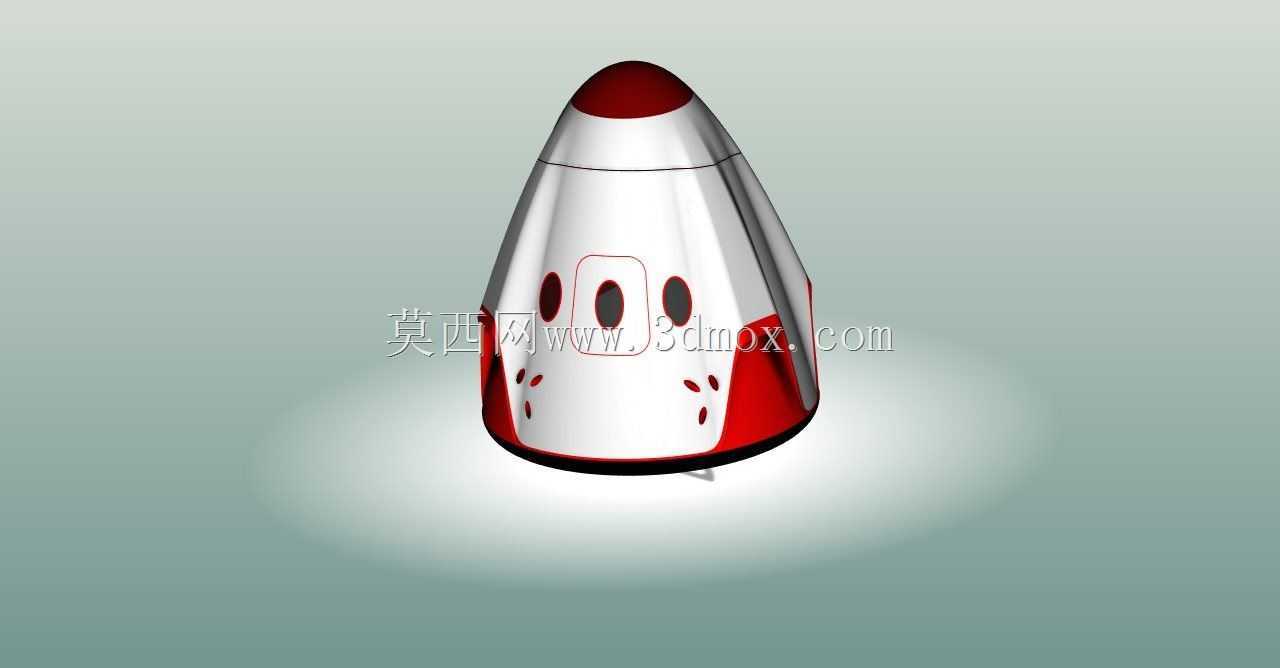

　　本次呈现的载人航天返回式太空舱曲面结构，核心面向航天科普展陈、航天主题教具开发、载人航天器概念方案验证等场景使用，区别于在轨运行的轨道舱结构，该舱体聚焦再入返回阶段的气动外形需求做结构落地，所有曲面过渡均参考真实返回舱的气动热防护逻辑做参数化搭建，没有为了视觉效果做违背工程逻辑的夸张造型。从实际用途来看，该结构可作为航天科普场馆的等比例缩放展陈样件制作基准，也可作为高校航天工程专业的载人舱结构设计教学案例，还能为商业航天亚轨道旅行舱的初期概念方案提供外形参考，覆盖从科普教学到初期方案论证的多场景使用需求。功能特性层面，舱体头部采用大钝头倒锥设计，这一构型是经过多轮再入气动验证的成熟方案，

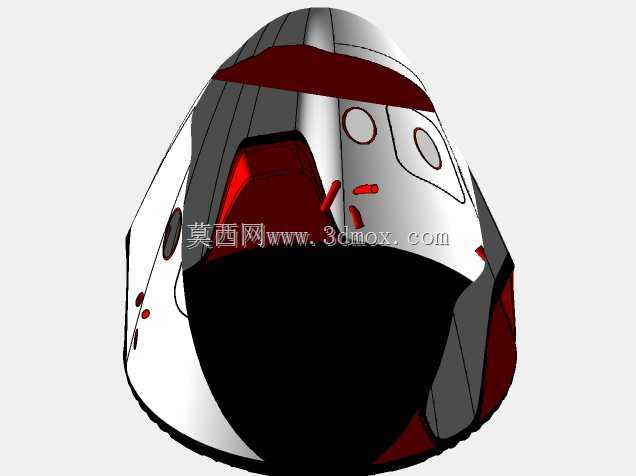

　　钝头结构可以在再入大气层过程中最大化形成脱体激波，把大部分气动热量阻隔在舱体外部的激波层内，减少舱体防热层承受的热流密度；舱身中段设置三处观察舷窗，舷窗位置做了局部加厚的安装凸台，凸台与舱身曲面做G2连续过渡，避免应力集中的同时保证舷窗安装后的密封面平面度满足要求；舱体下部的防热裙边做了红白分色的结构区分，红色区域对应再入过程中热流密度最高的防热大底延伸段，该区域的曲面曲率做了专门优化，保证再入过程中舱体的静稳定度配平在合理区间，不会出现翻滚失控的情况。设计思路上，整体采用自顶向下的参数化建模逻辑，先搭建舱体的中心轴线作为基准，再依次绘制头部钝头曲面、中段锥面、下部防热裙边的截面轮廓线，通过边界混合、曲面合并、

　　实体化的流程完成主体结构搭建，所有曲面的曲率变化率控制在每毫米0.05以内，避免出现曲面褶皱、曲率突变的问题；舷窗位置先在主体曲面上做投影分割，再向内拉伸生成安装凸台，凸台根部做R3的圆角过渡，模拟真实舱体的焊接补强结构；舱体表面的观察孔、定位凹槽等细节，均采用曲面偏移、实体切除的方式制作，保证所有细节特征与主体曲面的贴合度满足数控加工的要求，不会出现加工过切或者特征错位的问题。外形尺寸与安装边界层面，该模型按照1:10的缩放比例搭建，整体高度为320mm，底部最大直径为180mm，头部钝头的曲率半径为120mm，所有外凸特征的突出量不超过5mm，没有超出主体轮廓的悬臂结构，不管是采用3D打印做样件制作，

　　还是采用五轴机床做金属材质的精加工，都不需要做额外的支撑结构设计；安装基准面设置在舱体底部的防热大底平面，该平面的平面度公差控制在0.02mm以内，可直接通过压板装夹在机床工作台上完成后续加工，也可通过底部的M4螺纹孔直接固定在展陈支架上，不需要额外设计转接工装。需要说明的是，该结构的曲面分块逻辑参考了真实返回舱的防热瓦铺设边界，所有分块线均沿气流流动方向布置，减少再入过程中防热层的接缝热流，同时也方便后期做表面分色处理时的遮罩边界定位；舱体内部预留了120mm直径的空腔，可根据使用需求加装配重块、电子演示元件或者仿真内饰结构，不需要对主体结构做破坏性修改。
