机柜用转舌式单点锁结构设计

　　这款单点锁属于小型转舌式锁具，主要应用在各类工业机柜、电气控制柜、网络服务器机柜、小型储物柜体以及almirah类储物柜体的门板锁闭场景，在设备运维、工业现场布线、公共储物等场景中承担门板限位、防非授权开启的核心作用，是柜体类设备最常用的基础锁闭部件之一。

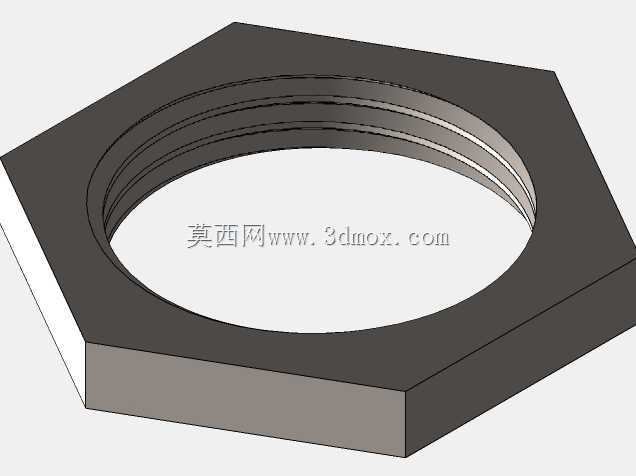

　　从实际使用场景来看，这类锁具的安装场景大多集中在厚度1-2mm的冷轧钢板柜体门板上，部分加厚绝缘门板的安装厚度可适配到3mm，锁体自带的外螺纹结构配合六角锁紧螺母，可以直接卡在门板预先冲裁好的圆形安装孔内，不需要额外的焊接或者复杂紧固件固定，现场安装只需要在门板对应位置开出直径适配的安装孔，将锁体从门板外侧穿入，内侧用配套的薄型六角螺母旋紧固定即可，单套锁具的安装耗时不超过两分钟，非常适合批量柜体的生产线装配作业。

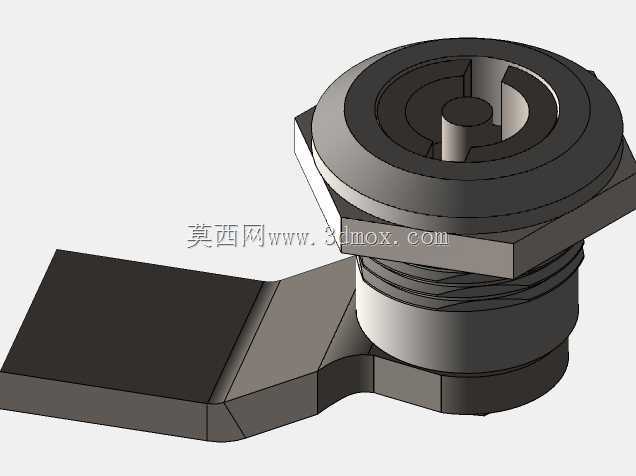

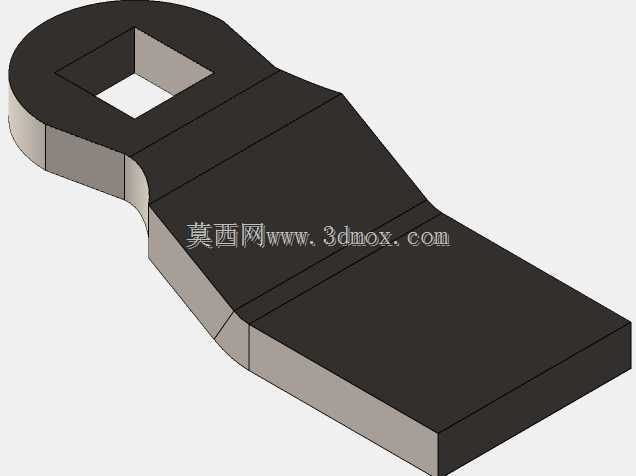

　　功能特性上，这款锁采用90度旋转解锁的结构逻辑，钥匙插入锁芯后顺时针旋转90度，尾部的折弯锁舌就会从锁止位转动到开门位，此时锁舌不再勾住柜体侧的安装梁或者锁扣片，门板即可正常开启；反向旋转90度后锁舌复位，勾住柜体内部的限位结构，实现门板的锁闭。锁舌采用折弯式L型结构，相比直舌结构，它的锁止接触面积更大，在门板受到外力冲击时不容易出现滑脱，同时锁舌的折弯段做了圆角过渡处理，开关门过程中不会刮蹭柜体内部的线缆或者安装板漆面，避免长期使用后出现漆面脱落、线缆绝缘层破损的问题。锁体头部做了沉台设计，安装后锁头表面和门板外表面基本齐平，不会突出门板过多，既可以避免现场人员走动时被突出的锁头磕碰，也能减少外力撞击导致锁体变形损坏的概率，适配工业现场复杂的作业环境。

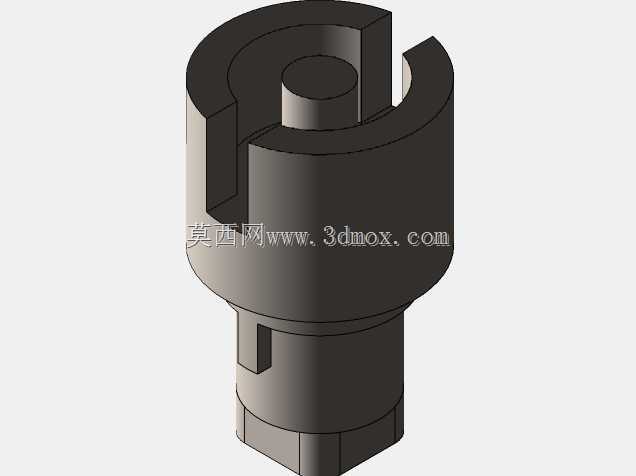

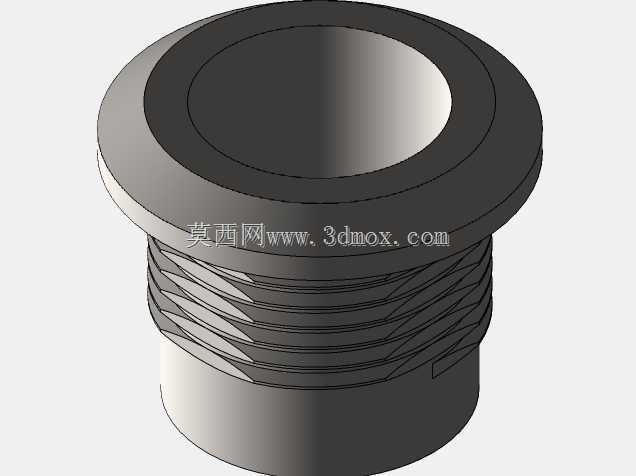

　　设计思路上，整个锁体的结构做了最大化的精简，没有多余的冗余零件，锁芯、锁体外壳、锁舌三个核心部件通过卡簧实现轴向限位，没有采用复杂的铆接或者焊接结构，零件加工工艺性非常好：锁体外壳采用易切削钢车削加工后做发黑防锈处理，加工时可以直接走自动车床批量生产，单零件加工节拍短，成本控制优势明显；锁舌采用冷轧钢板冲压成型后做镀锌钝化处理，冲压模具一次成型，不需要后续的二次机加工，适合大批量生产；锁芯内部的弹子结构采用标准通用弹子尺寸，和市面上常见的同类型机柜锁钥匙具备一定的通用性，运维人员不需要携带大量不同的钥匙，就可以开启同批次的柜体锁具，降低运维过程中的钥匙管理成本。

　　安装边界方面，这款锁的安装孔直径为标准的18mm规格，和市面上绝大多数同类型转舌锁的安装尺寸完全兼容，旧锁损坏更换时不需要重新扩孔或者修改门板结构，直接替换即可；锁体的总长度适配门板厚度范围为0.8mm到3mm，覆盖了市面上绝大多数薄钢板柜体、绝缘柜体、甚至部分薄木质柜体的安装需求；锁舌的转动半径为22mm，安装时只需要保证锁体中心距离柜体侧边的距离大于25mm，就不会出现锁舌转动时刮蹭柜体侧板的问题，对柜体内部的安装空间要求极低，哪怕是内部安装空间非常紧凑的小型接线盒、小型控制箱，也可以正常安装使用。锁体头部的钥匙孔做了防水挡片设计，在户外或者多粉尘的车间环境下使用时，可以减少粉尘、雨水进入锁芯内部，避免锁芯生锈卡滞，延长锁具的实际使用寿命。

　　在实际选型使用时，这类单点锁适合用在对锁闭安全性要求中等、需要频繁开关门的柜体场景，相比连杆锁，它的结构更简单、成本更低、安装更便捷，不需要配套上下连杆和导向件，单扇门只需要安装一套就可以实现单点锁闭；如果是高度超过1.2米的高柜体，也可以在门板上下位置各安装一套，实现两点锁闭，提升门板的锁闭密封性，避免高柜门出现上下段翘缝的问题。锁舌的角度可以根据实际安装需求做小范围调整，松开锁舌和锁芯连接的固定螺丝，就可以转动锁舌调整初始锁止角度，适配不同的门板和柜体梁间隙，不需要重新定制锁具，适配性非常强。
