CA6140车床配套电磁感应线圈结构

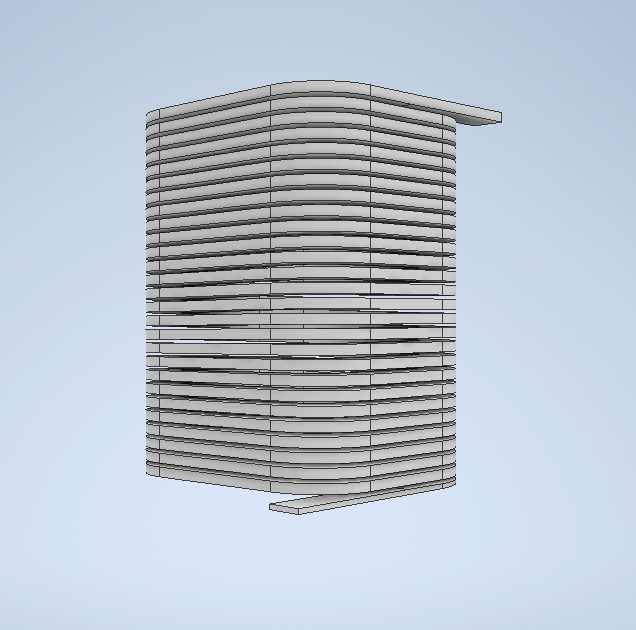

　　在普通卧式车床的电气控制回路里，这类线圈是核心的电磁执行部件，主要承担电磁离合器、制动机构或者控制继电器的励磁功能，CA6140作为通用型卧式车床，主轴启停、进给切换、快速移动等动作的可靠执行，都离不开对应励磁线圈的稳定工作。实际车间工况下，车床周边存在大量切削液飞溅、金属粉尘漂浮的情况，线圈的层间绝缘结构直接决定了元件的使用寿命，设计时首先要考虑绕组的排布合理性，每一层漆包线的缠绕张力需要保持一致，避免局部线匝凸起导致绝缘层破损，同时层间的绝缘衬垫要完全覆盖绕组端面，防止金属切屑进入层间造成匝间短路。从结构上看，该线圈采用多层平绕的排布方式，绕组两端预留了足够的接线引出端，引出端的弯折位置做了圆弧过渡处理，

　　避免安装时硬折导致漆包线断裂，整体绕组的外轮廓做了规整的整形处理，能够直接嵌入对应的铁芯槽位或者安装骨架内，不需要额外的修配加工。安装边界方面，线圈的外径尺寸匹配CA6140车床对应电磁部件的铁芯内腔尺寸，轴向高度与骨架的限位台阶完全契合，安装时只需要将绕组整体推入骨架，再将引出端接至对应的接线端子即可，不需要额外调整安装间隙，绕组的外表面预留了绝缘浸渍的工艺余量，后续浸漆处理后绝缘层厚度不会超出安装尺寸公差。设计过程中需要重点考量线圈的温升特性，车床连续运行时线圈长期处于通电励磁状态，层间的散热通道要保持通畅，平绕结构的层间缝隙能够形成自然的散热通路，避免局部积热导致绝缘层老化加速，同时绕组的匝数经过精确核算，

　　在额定工作电压下能够产生足够的电磁吸力，保证对应的执行机构动作到位，不会出现吸合不实导致的触点抖动或者机构打滑问题。在实际设备维护场景中，这类线圈属于易损电气配件，长期使用后可能出现绝缘老化、匝间短路的问题，精准的三维结构能够帮助维修人员快速核对配件尺寸，确认绕组参数，避免采购的替换配件因为尺寸不符无法安装，也能为线圈的重新绕制提供准确的结构参考，绕制时可以参照模型的层间排布方式控制缠绕密度，保证修复后的线圈电磁参数与原件一致，不会出现吸力不足或者温升超标的问题。另外，线圈的引出端位置做了定向设计，安装时引出端能够直接对准设备的接线座方向，不需要额外弯折引线，减少引线处的应力集中，避免设备运行过程中因为振动导致引线断裂。

　　绕组的两端做了包边绝缘处理，能够避免安装时绕组端面与金属骨架直接接触造成接地故障，整体结构的设计完全适配CA6140车床的安装空间，不需要对原有设备的结构做任何改动就可以直接替换安装，能够有效降低设备维修的时间成本，减少停机等待时间。
