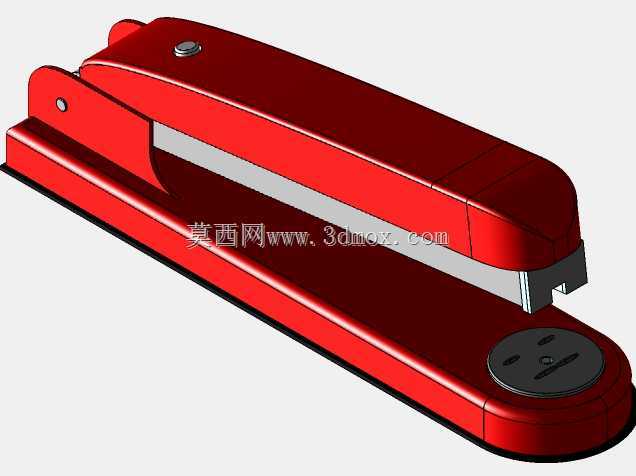

经典款手动订书机结构三维设计

　　日常办公场景中，手动订书机是桌面工位标配的纸质文件装订器具，这款长条形手动订书机的三维结构设计，完全围绕单人手动操作的人机工程逻辑展开，没有多余的装饰性结构，所有曲面与棱角的处理都服务于实际握持施力与装订作业需求。从结构布局来看，整机采用上下分体式铰接布局，上部为压合施力臂，下部为钉槽承载底座，两者通过尾部的铰接销轴连接，形成稳定的杠杆施力结构，压合时的力臂比例经过反复调校，单手握持下压时不需要施加过大的腕部力量，就能完成标准订书钉的穿透压合动作，适配常规20页以内的70g办公用纸装订需求。上部压臂的外壳采用大圆弧过渡的流线型造型，上表面的弧度完全贴合成年人手掌掌心下压时的自然曲线，边缘做了0.8mm的圆角倒钝处理，

　　避免长期操作时硌伤手掌，压臂前端的出钉口位置做了内收限位结构，下压到装订行程终点时会和底座的钉模位置精准对位，不会出现钉脚偏移、装订歪斜的问题。底座部分整体为长条形平板结构，底部预留了粘贴防滑胶垫的安装槽位，实际使用时胶垫和桌面接触可以增大摩擦力，避免下压施力时整机滑移，底座前端的旋转钉模是这套结构的核心功能部件，圆盘式钉模可以绕中心销轴旋转，两个成型槽分别对应临时装订的外翻钉脚和永久装订的内扣钉脚两种模式，切换时只需要转动圆盘到对应卡位即可，不需要额外的锁止操作，靠圆盘和底座之间的过盈配合就能保持位置固定。从安装边界尺寸来看，整机长度控制在180mm左右，闭合状态下的整体高度不超过50mm，底座宽度在45mm上下，

　　放置在桌面不会占用过多工位空间，尾部铰接位置的销轴采用标准3mm圆柱销设计，压臂和底座的铰接孔位预留了0.1mm的装配间隙，长期反复开合也不会出现卡滞问题。内部的钉道结构采用直槽式设计，适配标准24/6规格订书钉，钉道内部的推钉弹簧采用等节距圆柱螺旋压缩弹簧，弹簧预紧力经过调校，既可以保证订书钉逐枚稳定输送到出钉口，又不会因为推力过大导致钉条拱起卡钉。压臂内部的压钉片采用淬火钢片材质，和出钉口的间隙控制在0.2mm，下压时可以精准推动单枚订书钉穿透纸张，不会出现带钉、卡钉的问题。在实际办公场景中，这款订书机可以适配财务凭证整理、日常文件归档、文稿装订等多种桌面作业需求，结构件的拆分设计充分考虑了后期维护的便利性，

　　上部压臂的外壳和内部金属机芯采用卡扣加螺丝的固定方式，出现卡钉故障时不需要复杂工具就能拆开清理，底座的防滑胶垫采用嵌入式安装，磨损后可以直接替换，不需要更换整个底座部件。整个三维建模过程中，所有配合面的公差都按照民用文具的通用装配标准设定，塑料外壳的壁厚统一设置为2mm，既满足注塑成型的工艺要求，又能保证外壳的结构强度，日常跌落、磕碰不会出现外壳碎裂的问题，压臂表面的金属转轴位置做了加厚处理，长期反复施力也不会出现转轴位置开裂的情况。
