内六角沉头平头螺钉机械结构设计

　　在机床装配、工装夹具搭建以及通用机械设备的零部件连接场景中，沉头类内六角螺钉是应用频次极高的紧固件类型，这类螺钉的核心设计目标是实现连接后连接件表面无凸起，保证装配面的平整性，避免突出的螺钉头对周边运动部件、操作人员或者外观面造成干涉。从实际应用场景来看，这类平头螺钉常被用在CA6140这类普通车床的导轨护板、操作面板、进给机构的盖板类零件连接上，也广泛适配各类需要沉孔安装的钣金件、机加工件的紧固场景，当装配位置要求螺钉头完全埋入被连接件表面，不允许存在突出结构时，沉头内六角螺钉就是优先选型的紧固件品类。

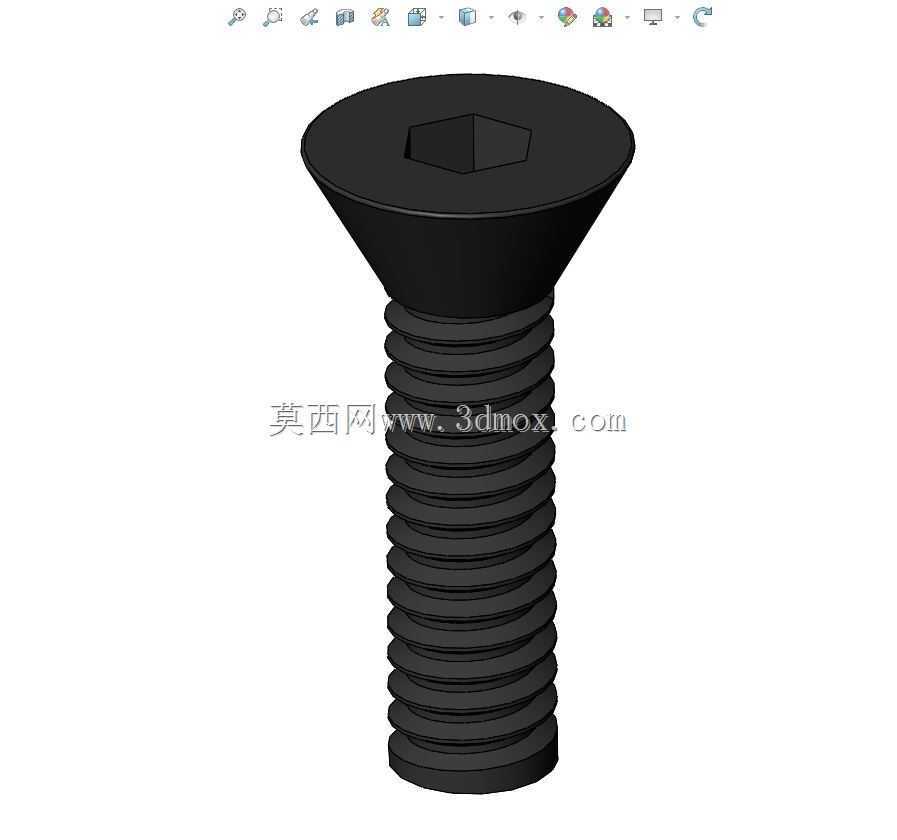

　　从产品功能特性来看，这款内六角沉头螺钉的头部采用90度锥面设计，能够与被连接件上预制的90度沉孔完全贴合，在螺钉拧紧的过程中，锥面会自动导正安装位置，同时提供足够的压紧力，保证两个被连接件之间紧密贴合，不会出现松动移位的情况。头部的内六角驱动结构相比一字槽、十字槽结构，能够承受更大的拧紧扭矩，在装配时可以施加足够的预紧力，避免因为扭矩不足导致的连接松动，同时内六角结构的受力更加均匀，反复拆装也不容易出现槽口滑牙的问题，适合需要多次拆装维护的设备部位。螺杆部分采用标准三角螺纹设计，牙型角符合通用紧固件标准，螺纹的大径、中径、小径公差控制在通用机械连接的要求范围内，能够与对应规格的标准内螺纹或者螺母完美适配，不需要额外进行二次加工就可以直接装配使用。

　　从设计思路层面来说，这款螺钉的建模过程完全遵循机械紧固件的设计逻辑，首先确定螺纹的公称规格，对应不同的公称直径匹配标准的螺距参数，之后根据公称直径确定沉头头部的直径、头部高度以及内六角孔的对边尺寸、深度参数，所有尺寸都参考通用紧固件的标准规范，保证模型能够直接用于装配干涉检查、工装设计以及设备的整机三维装配仿真。建模时螺杆部分的螺纹采用真实牙型建模，而非简化的贴图示意，能够在装配仿真中真实还原螺纹啮合的状态，在做运动仿真或者有限元受力分析时，可以直接导入模型进行受力计算，不需要额外对螺纹部分进行修补处理。头部的锥面与螺杆的同轴度控制在合理的公差范围内，保证螺钉拧入沉孔后，锥面能够均匀贴合沉孔的支撑面，不会出现偏载导致的螺钉头部受力不均、拧紧后被连接件翘曲的问题。

　　从外形尺寸与安装边界来看，这类螺钉在选型使用时，首先需要在被连接件上预制对应规格的沉孔，沉孔的角度需要与螺钉头部的锥角保持一致，沉孔的深度要保证螺钉拧紧后头部端面不高于被连接件的表面，同时要预留足够的内六角扳手操作空间，避免扳手无法完全插入内六角孔导致无法施加足够的拧紧扭矩。安装时需要注意，沉孔的支撑面要保持平整，不能有明显的凹凸或者倾斜，否则会导致螺钉拧紧后出现应力集中，在设备运行的振动环境下容易出现螺钉断裂的情况。螺杆的长度选择需要根据被连接件的总厚度来确定，保证螺钉拧入内螺纹的深度达到公称直径的1.2到1.5倍，这样才能提供足够的连接强度，避免螺纹滑牙或者连接失效。在做整机三维布局时，需要预留出螺钉的安装空间以及扳手的操作空间，尤其是在狭窄的设备内部位置，要提前确认螺钉装配时扳手能够正常操作，避免出现零件加工完成后无法装配的问题。这类沉头螺钉不适合用在经常承受较大冲击载荷的连接位置，因为沉头结构的锥面受力会产生一定的径向分力，长期大冲击载荷下可能会导致沉孔变形，连接可靠性不如外六角螺栓，在选型时需要根据实际的受力工况进行判断，对于需要经常拆卸、受力不大且要求表面平整的连接位置，这类内六角沉头螺钉是性价比极高的选择。
