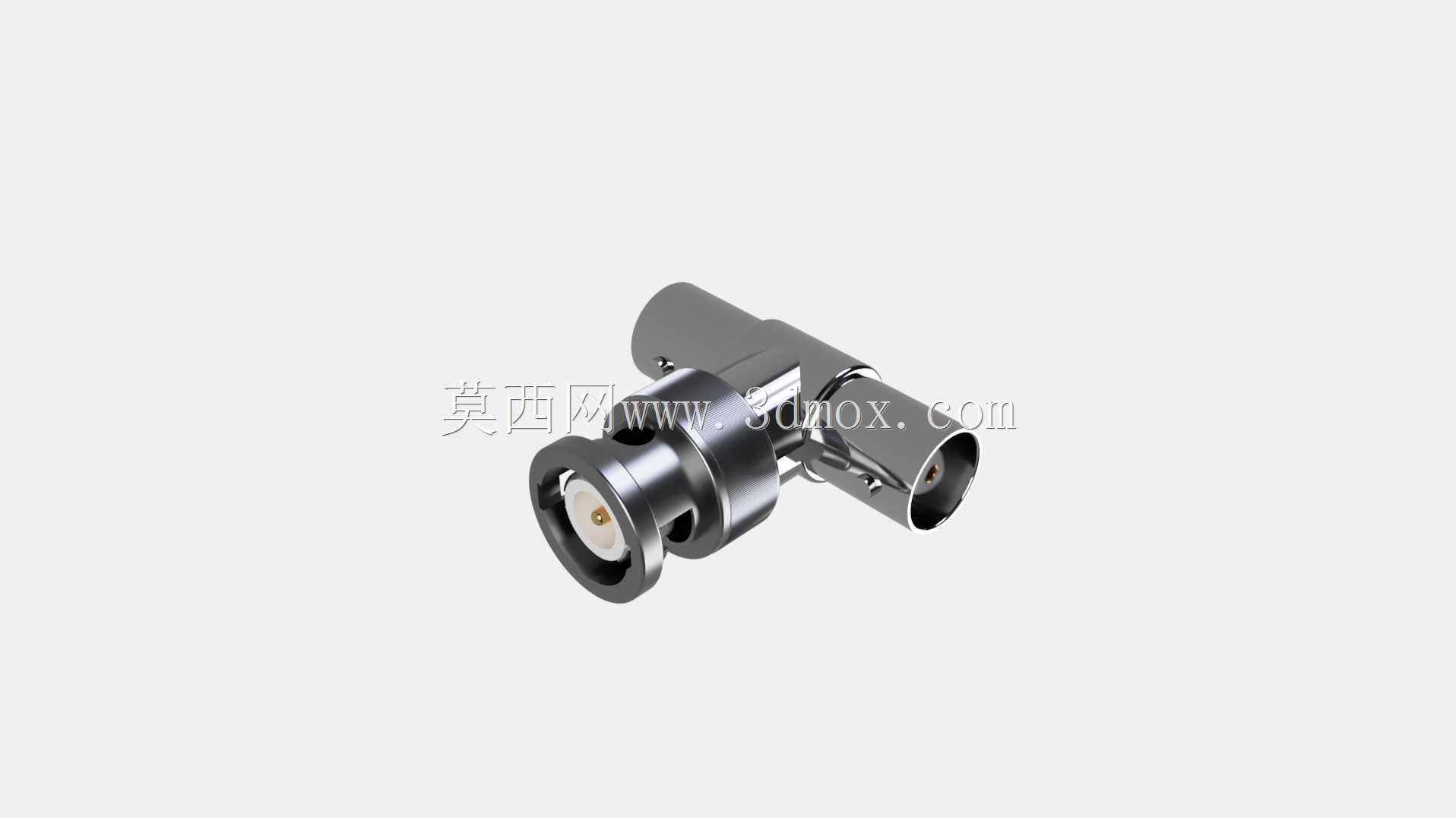

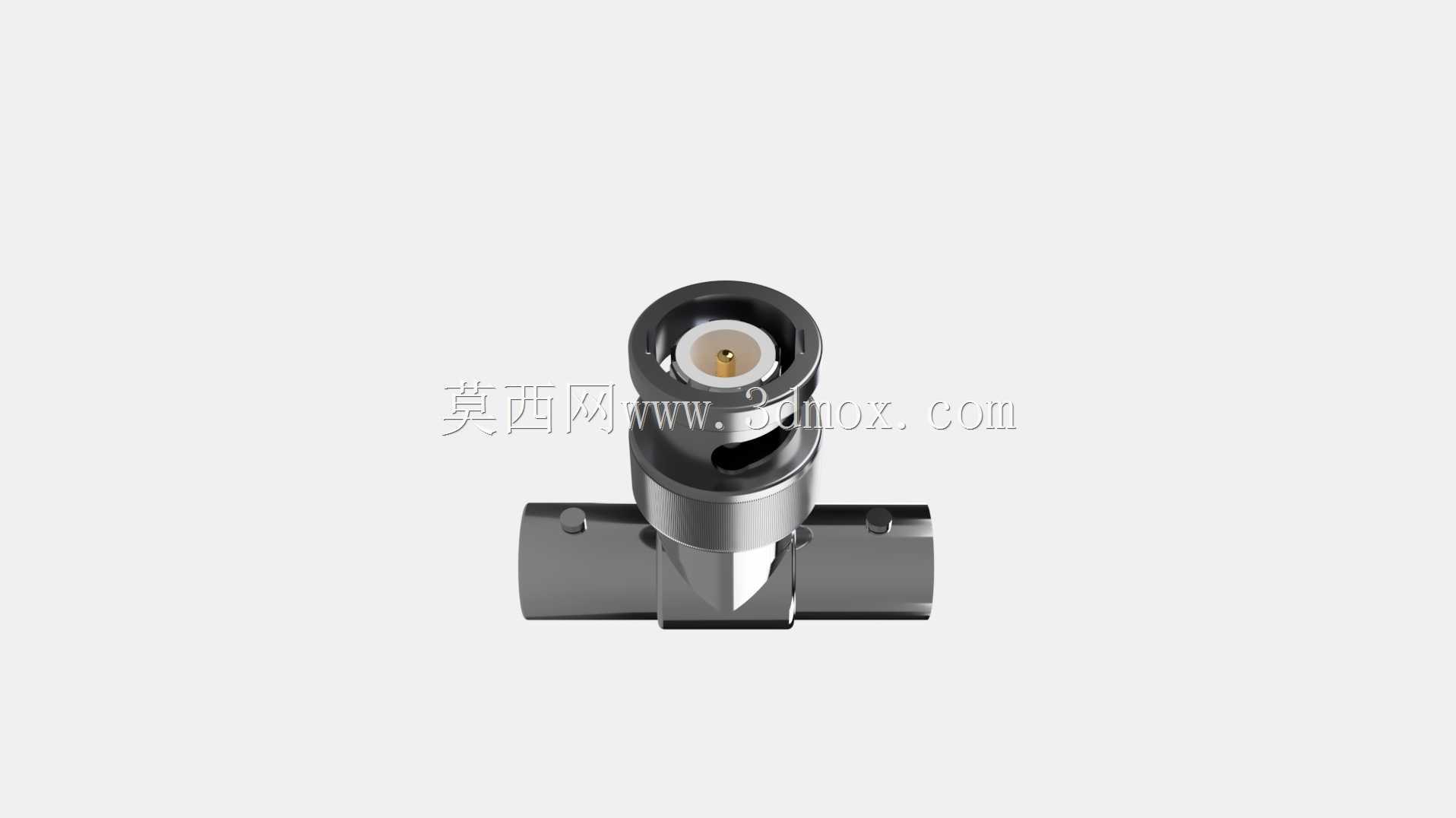

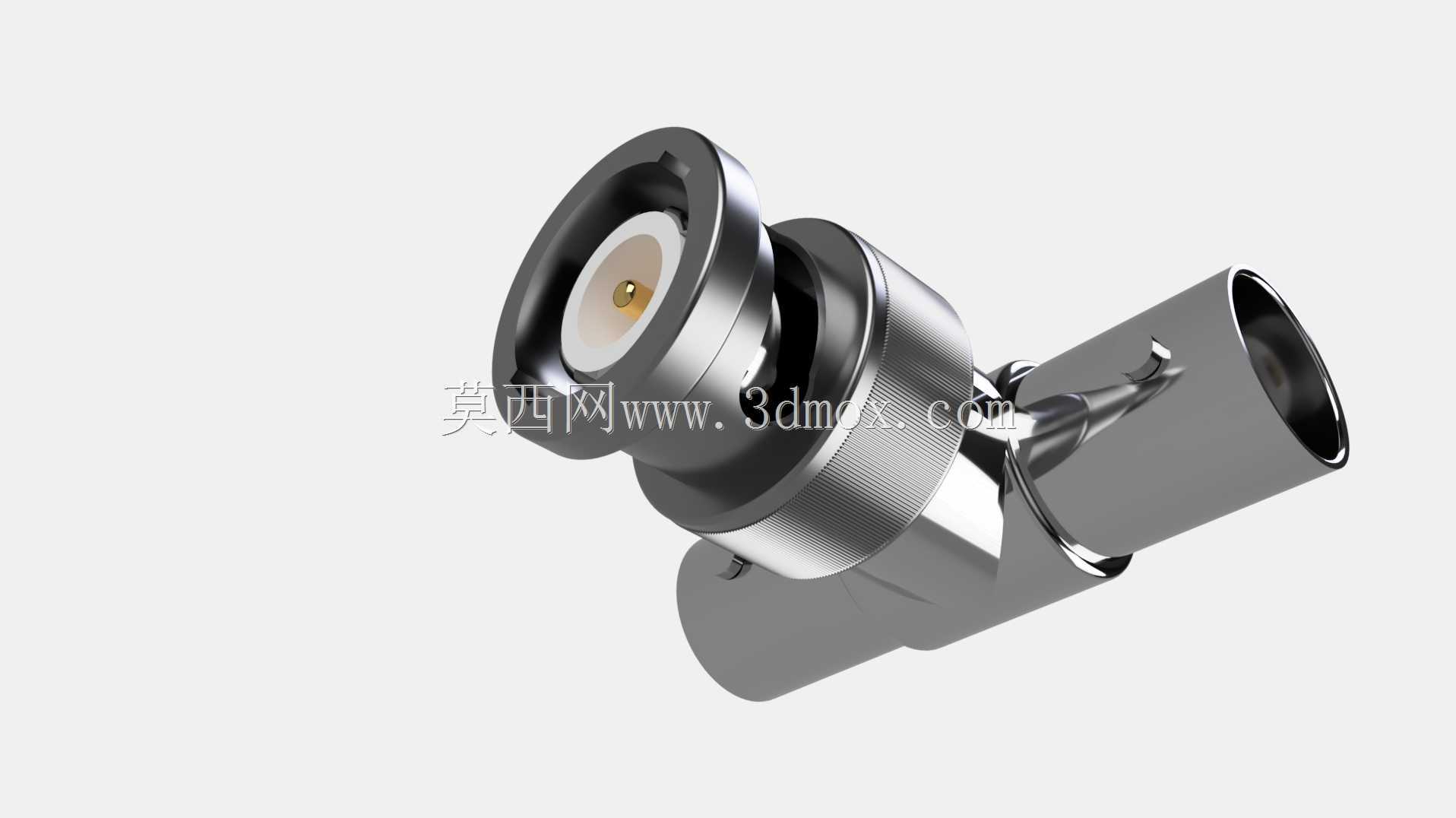

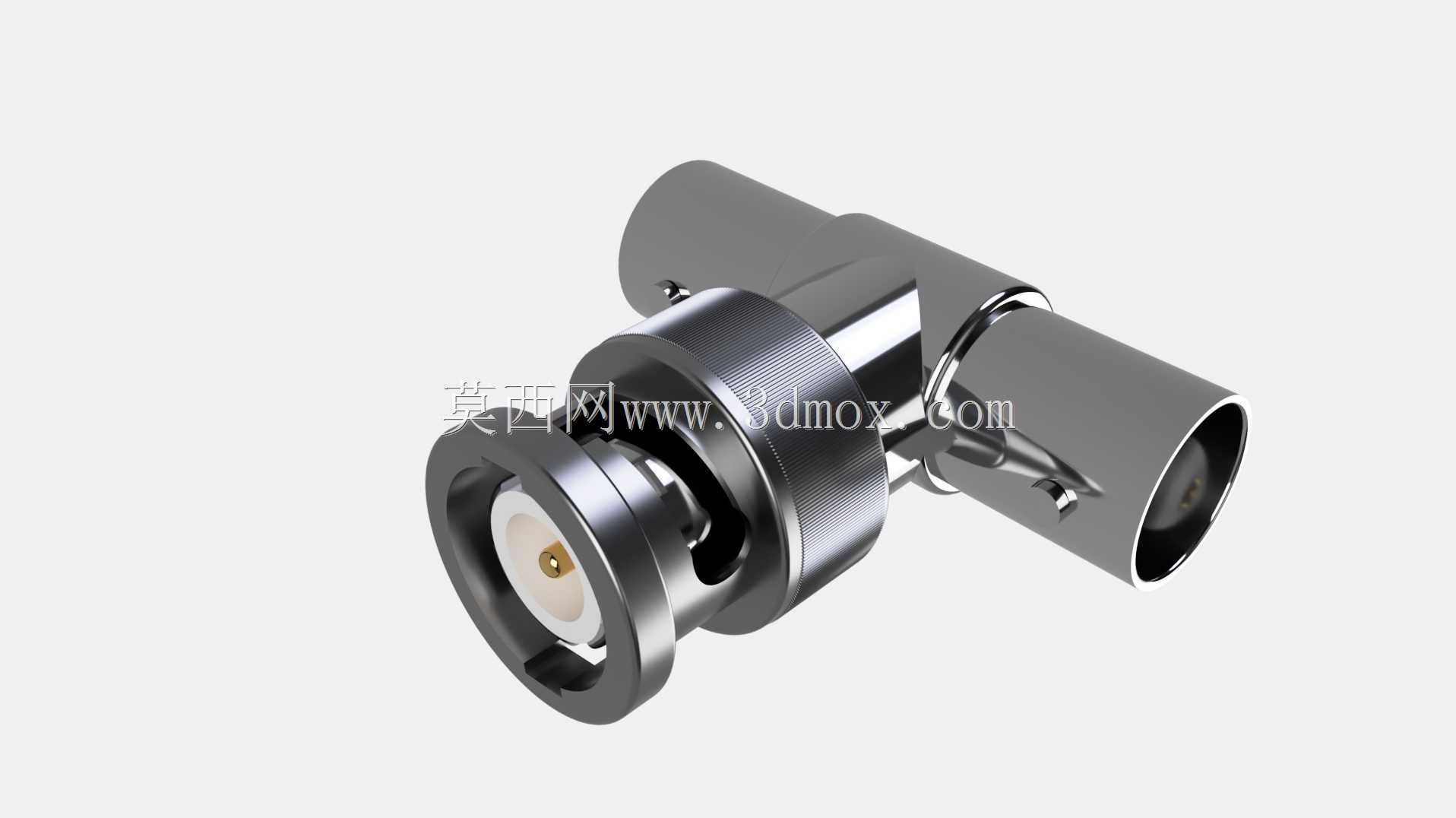

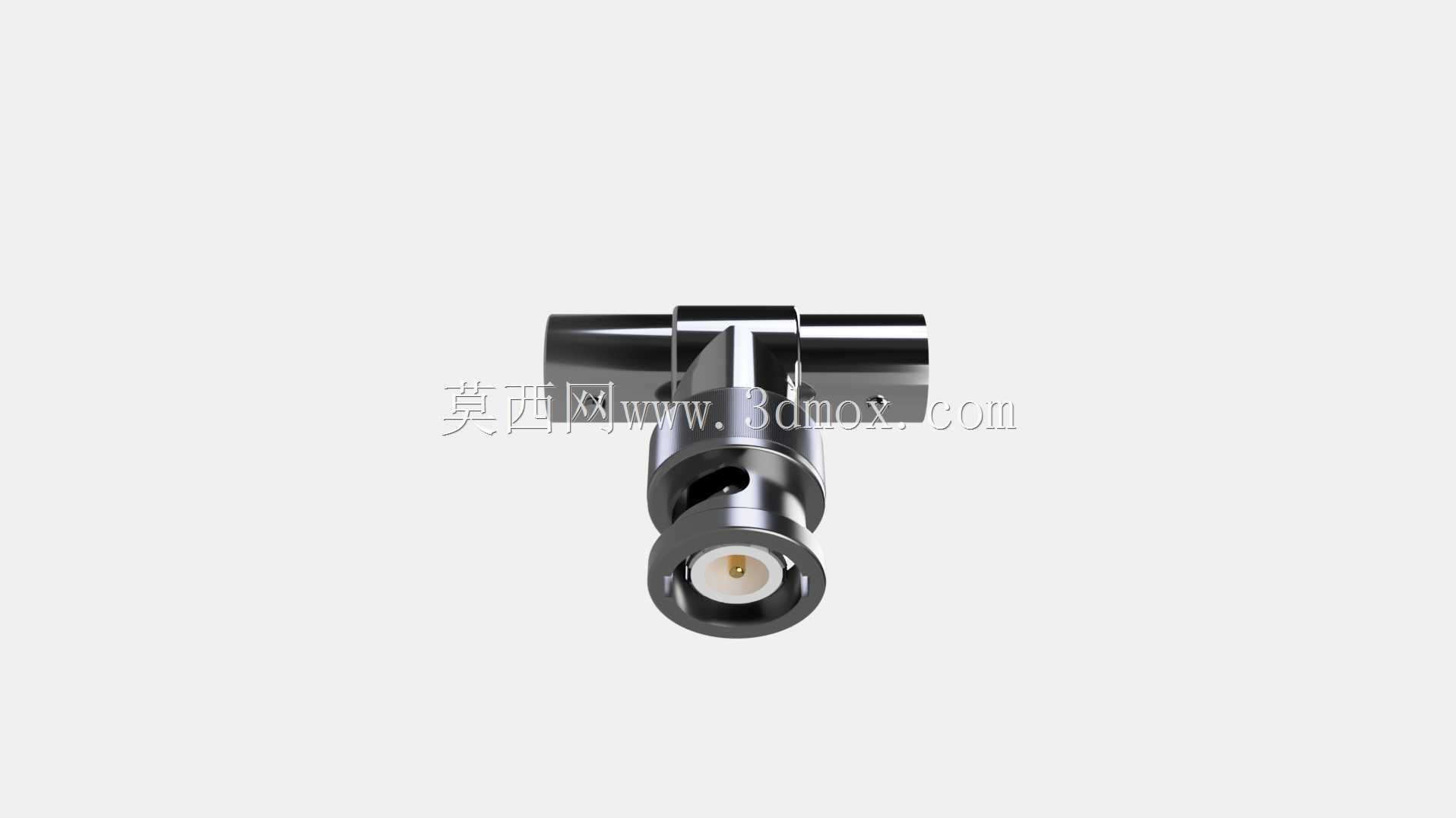

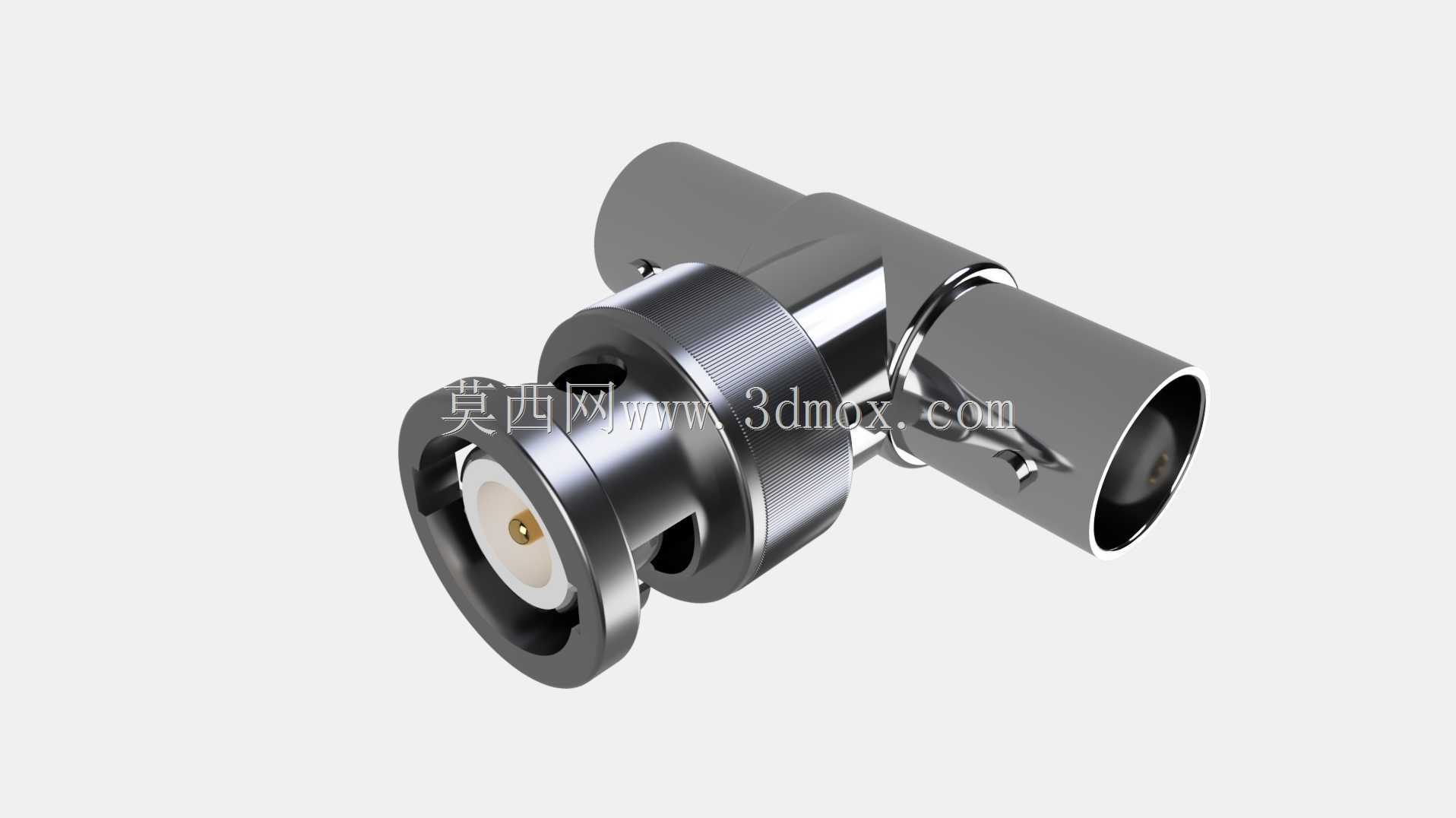

T形BNC公头转双母头射频连接适配器

　　在射频测试、实验室信号链路搭建、老旧监控系统布线、业余无线电通讯台站部署这类场景里，经常会遇到单路BNC输出信号需要分接两路接收端的需求，要是直接用普通转接头串接，不仅链路冗余接头多、信号驻波比容易抬升，还会占用额外的布线空间，这种T形结构的BNC转接件就是针对这类场景做的结构设计。

　　从实际使用的功能逻辑来看，这个转接件的单端是标准BNC公头结构，带卡扣锁止的卡 pin、绝缘介质层、中心接触插针完全匹配通用BNC接口规范，对接设备端母座时，只要对准卡槽推入后旋转半圈就能完成锁止，不会因为线缆拉扯出现松脱，接触阻抗匹配50欧姆常规射频链路要求，分路的两端是两个平行布置的BNC母座，内部导体做了等长分路处理，能保证两路输出的信号相位差控制在射频传输允许的范围内，不会因为内部走线长度差导致信号相位偏移，影响测试或者传输效果。

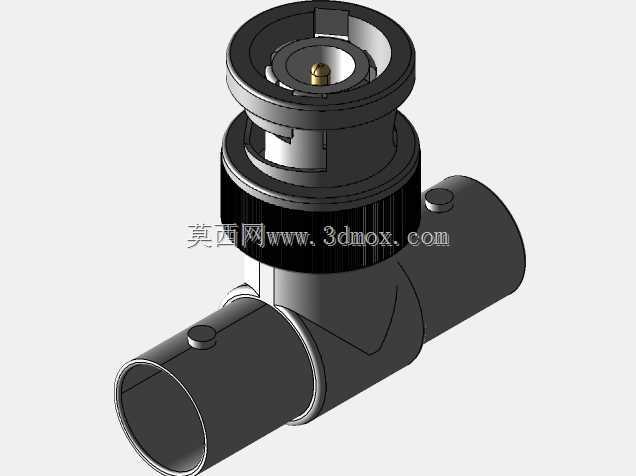

　　做这个结构的三维建模时，首先要卡准BNC接口的通用安装边界尺寸：公头端的外壳外径、卡槽位置尺寸、中心插针的伸出长度、绝缘介质的台阶尺寸都要严格遵循射频连接器的通用尺寸规范，不然会出现插接过松或者过紧、锁止不到位的问题；T形三通的交汇位置要做圆滑的内部过渡，不能出现直角锐边，不然会在高频信号传输时产生信号反射，抬升驻波比，影响传输性能。外壳部分采用金属切削件的结构设计，壁厚控制在满足结构强度的前提下尽量做薄，整体重量控制在常规转接件的合理区间，不会因为转接件自身重量给设备端的BNC母座带来额外的侧向载荷，长期使用也不会导致设备母座的焊盘脱落或者结构变形。

　　实际安装使用的时候，这个转接件不需要额外的固定件，直接通过公头端锁止在信号输出端的母座上，两个母座端可以直接插接线缆或者其他BNC接头的设备，整体的外伸尺寸控制得比较紧凑，在高密度布线的机柜或者测试台架上，不会和相邻的其他接头产生干涉，相邻接头的间距只要满足常规BNC接头的最小安装间距就能正常使用。金属外壳整体做导通处理，能起到完整的电磁屏蔽作用，分路传输的时候不会出现信号泄漏，也不会被外界的电磁噪声干扰，在电磁环境比较复杂的工业现场或者实验室环境里，能保证信号传输的稳定性。内部的中心接触件采用弹性接触结构，多次插拔之后也能保持稳定的接触压力，不会因为长期使用出现接触电阻变大、信号衰减增大的问题，绝缘介质采用高频性能稳定的绝缘材料，和金属外壳之间做了防松脱的卡扣结构，不会因为多次插拔导致介质件移位，影响接口的匹配性能。

　　在结构细节处理上，公头端的卡pin采用弹性金属片结构，卡槽的位置尺寸做了公差优化，对接不同厂商生产的BNC母座都能顺畅锁止，不会出现卡滞或者锁止后间隙过大的问题；两个母座端的内导体采用弹性插孔结构，插针对接时的接触压力保持在标准要求的范围内，既不会因为插拔力过大导致操作困难，也不会因为接触压力不足导致接触不良。T形结构的两个母座轴线和公头轴线保持垂直，两个母座的轴线共线，整体结构对称，重心落在公头的轴线上，插接到设备上之后不会出现偏斜，长期受力均匀，能提升接口的使用寿命。外表面的金属部分做了钝化处理，不容易氧化生锈，在常规的室内使用环境下不需要做额外的防护就能长期稳定工作，外壳的边角都做了小倒角处理，安装操作的时候不会划伤操作人员的手，也不会刮伤相邻的线缆外皮。
