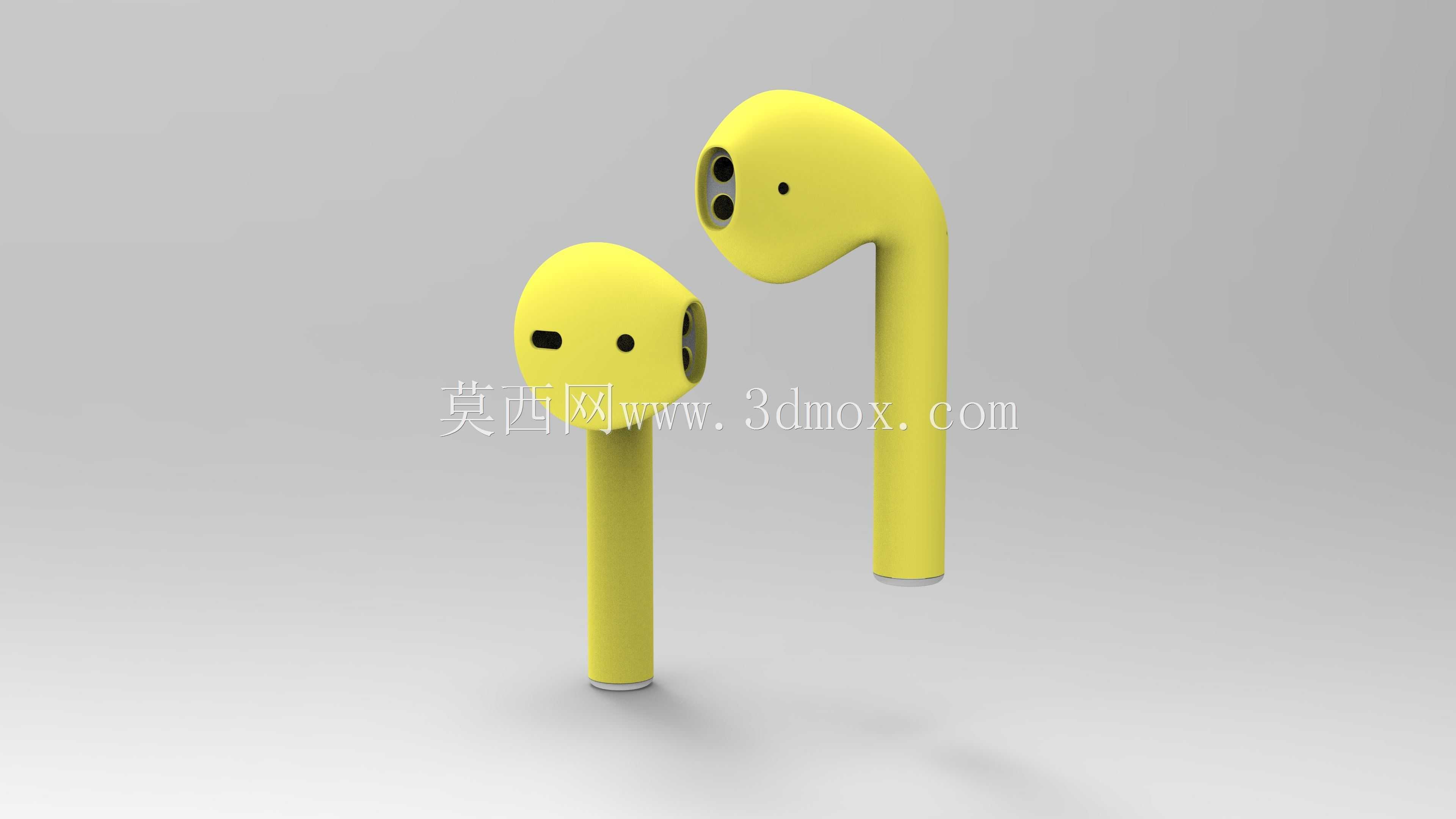

半入耳式真无线蓝牙耳机外观结构设计

　　本次呈现的半入耳式真无线蓝牙耳机结构设计，核心围绕日常佩戴的人体工学适配与声学结构布局展开，在结构设计阶段首先需要平衡佩戴舒适度与内部元器件的排布空间，耳机柄与耳塞腔体的过渡曲面经过多轮曲率调整，既保证耳甲腔位置的贴合度，避免长时间佩戴产生的局部压感，也为内部的蓝牙天线、发声单元、锂电池预留足够的安装边界。从实际应用场景来看，这类耳机主要覆盖日常通勤、移动办公、轻量运动等使用场景，因此结构设计上需要兼顾轻量化与结构强度，单耳的整体重量控制在5g以内，外壳壁厚均匀设置为1.2mm，既满足注塑成型的工艺要求，也能在跌落场景下分散冲击力，避免内部元器件受震损坏。外形尺寸方面，耳塞腔体的最大外径为15.8mm，

　　适配绝大多数亚洲人群的耳道尺寸，耳机柄长度为38.2mm，直径从腔体连接处的8.6mm逐步收窄至尾部的7.2mm，既符合手持取放的握持手感，也在尾部预留了充电触点的安装位置，触点间距设置为2.5mm，满足充电盒对位充电的公差要求。在功能结构的布局上，耳塞腔体的外侧预留了麦克风拾音孔与泄压孔，拾音孔的位置避开了佩戴时与耳廓接触的区域，保证通话拾音的清晰度，泄压孔则平衡发声单元前后的气压差，优化低频段的声学表现，耳机柄内部采用分层排布结构，上层放置蓝牙天线与控制电路板，下层放置圆柱形锂电池，各元器件之间预留0.3mm的装配间隙，方便生产阶段的组装与点胶固定。设计过程中针对曲面的分模线做了隐藏处理，分模线设置在曲面的视觉盲区位置，

　　避免外观面出现明显的合模痕迹，外壳表面采用哑光磨砂的工艺处理，既减少日常使用中的指纹残留，也能提升佩戴时的皮肤接触触感。从安装边界的角度考量，该耳机模型的结构完全适配常规的真无线耳机充电仓内部空间，耳机柄尾部的磁吸安装位预留了1mm的深度，可嵌入圆形钕铁硼磁铁，保证放入充电仓时的吸附对位精度，耳塞腔体的出音嘴位置预留了耳塞套的安装卡槽，卡槽深度为1.2mm，可适配通用尺寸的硅胶耳塞套，满足不同用户的佩戴密封性需求。在结构强度的校核上，针对耳机柄与腔体的连接位置做了局部加厚处理，过渡位置的圆角半径设置为2.5mm，避免日常使用中掰动导致的连接位置断裂，外壳的卡扣结构设置在腔体与耳机柄的拼接位置，卡扣的咬合深度为0.8mm，

　　配合超声波焊接工艺，可实现外壳的牢固拼接，同时满足IPX4级别的防泼溅要求，适配日常运动出汗或者小雨场景的使用需求。声学结构的设计上，出音嘴的内径设置为4.2mm，内部预留了调音网的安装台阶，台阶高度为0.5mm，可粘贴不同阻尼的调音网，实现不同风格的声学调校，腔体内部的发声单元安装位直径为13.2mm，适配常规的13mm动圈发声单元，单元周边预留0.1mm的点胶槽，保证发声单元安装后的密封性，避免声音漏损。整个模型的曲面构建采用G2连续的曲率过渡，没有尖锐的棱角，所有外露的边缘都做了0.3mm的圆角处理，既提升佩戴的舒适度，也避免注塑生产过程中出现飞边或者应力集中的问题，对于结构设计从业者来说，该模型可以作为半入耳式耳机结构布局的参考范本，理解消费电子类产品在人体工学、元器件排布、工艺适配之间的平衡逻辑，也可作为同类产品设计初期的外观结构参考，缩短前期的曲面建模周期。
