胶囊旋转池内部旋转承载单元结构

　　这套结构的核心是胶囊旋转池的内部旋转承载单元，主要适配多工位回转式物料处理场景，常见于制药行业胶囊批次流转、表面处理工序，也可拓展用于小型电子元器件的环形周转工位，替代传统直线输送的占地缺陷，在有限的车间空间内实现多工序同步流转。从实际工况来看，该单元需要配合轨道内的滚轮组完成周向回转动作，滚轮直接嵌入单元外侧的导向接触面，运行时滚轮承担径向支撑与导向作用，避免回转过程中出现径向窜动，保证每个工位的定位精度满足工序要求，比如胶囊定向排列、除尘、检测这类对工位偏移量敏感的工序，回转定位偏差需要控制在毫米级以内。设计阶段优先考虑了整体自重控制，主体承载结构采用碳质材料加工，相比传统铝合金焊接结构减重超过40%，

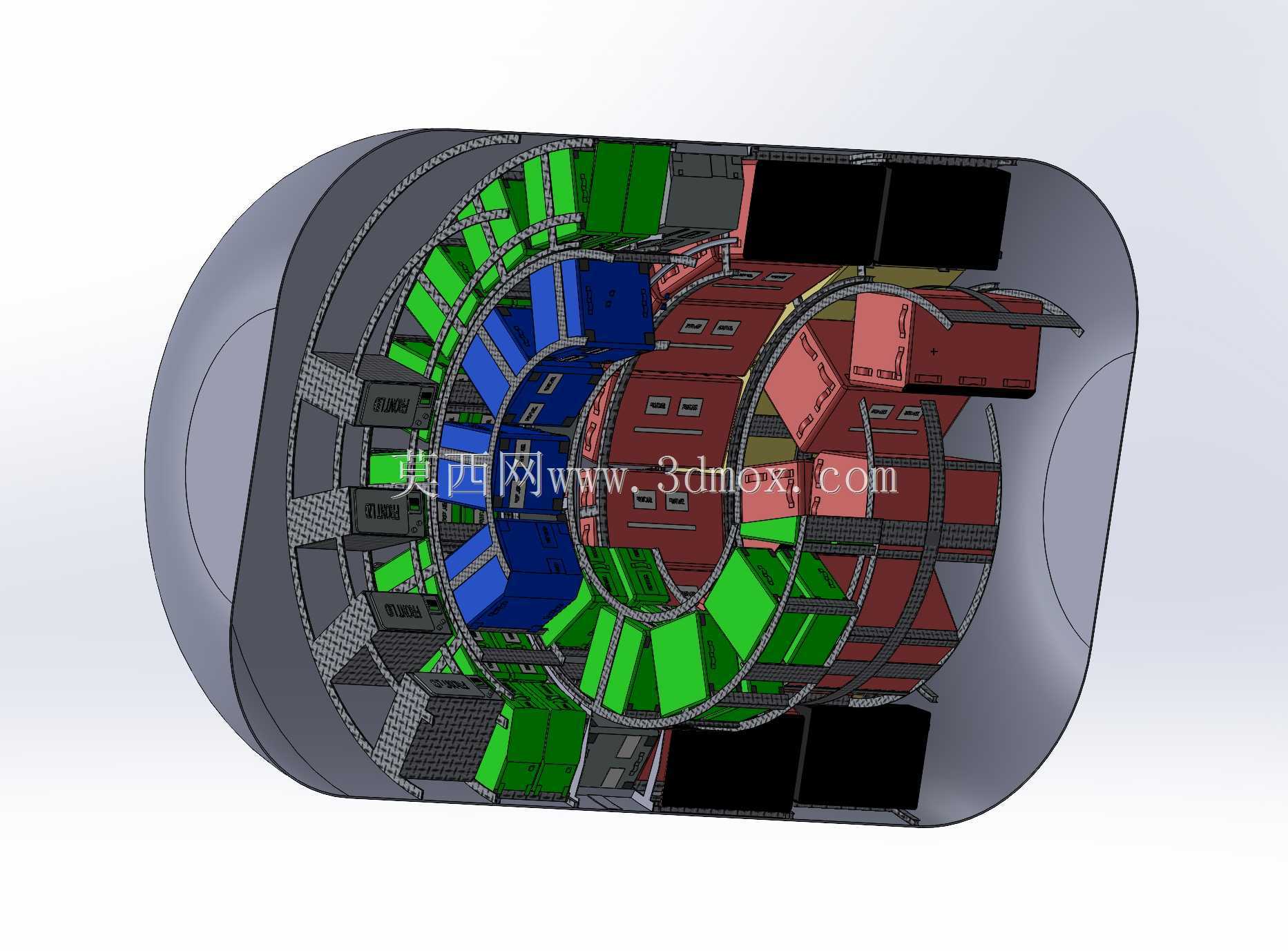

　　能有效降低滚轮组的接触载荷，延长滚轮轴承的使用寿命，同时碳质材料本身具备一定的自润滑特性，减少日常维护时的润滑脂加注频次，适配洁净车间的低污染运维要求。结构排布上采用环形多工位分区设计，不同颜色的分区对应不同的功能工位，每个工位的承载槽尺寸根据标准胶囊的周转料盘边界设计，料盘装入后侧面有定位凸台卡接，避免回转启停时料盘出现滑移，相邻工位之间预留了足够的操作间隙，方便机械手取放料或者人工干预操作。安装边界方面，整个旋转单元的外轮廓适配胶囊旋转池的筒体内径，单元外侧与筒体内壁之间预留了15mm的安全间隙，避免回转时与筒体内壁的固定部件发生刮擦，底部的回转支撑接口采用标准法兰连接形式，可直接匹配市面常用的回转驱动输出端，

　　不需要额外加工过渡连接盘，降低现场安装的适配成本。从结构细节来看，内部的支撑筋板采用辐射状排布，既保证了环形框架的整体刚性，在满载工况下的径向变形量控制在0.2mm以内，又尽可能去除了非承载区域的多余材料，进一步降低整体自重。每个工位的承载面都做了防滑纹理处理，配合侧面的弹性卡爪，即使在回转加减速阶段，料盘也不会出现移位，卡爪的开合角度预留了足够的容错空间，即使料盘存在±1mm的尺寸公差，也能顺利卡入定位。轨道配合面的粗糙度控制在Ra1.6以内，减少滚轮滚动时的摩擦阻力，降低驱动电机的输出扭矩需求，整套单元的驱动负载相比同规格钢制结构降低30%左右，可适配更小功率的伺服驱动单元，减少设备整体的能耗。在实际应用中，

　　这套旋转单元可根据产能需求调整工位数量，当前的环形排布预留了扩展接口，不需要改动主体框架即可增加或减少工位数量，适配不同批次的生产节拍，比如小批量多品种生产时可减少工位数量，缩短换型调整时间，大批量生产时可满配工位，提升单批次处理容量。需要注意的是，碳质材料的抗冲击性能相比金属材料略低，因此在工位边缘设计了缓冲橡胶垫，避免料盘装入时的刚性冲击损坏承载结构，同时在回转启停阶段设置了S型加减速曲线，进一步降低惯性冲击对结构的影响。
