机床用钣金安装防护金属袋结构

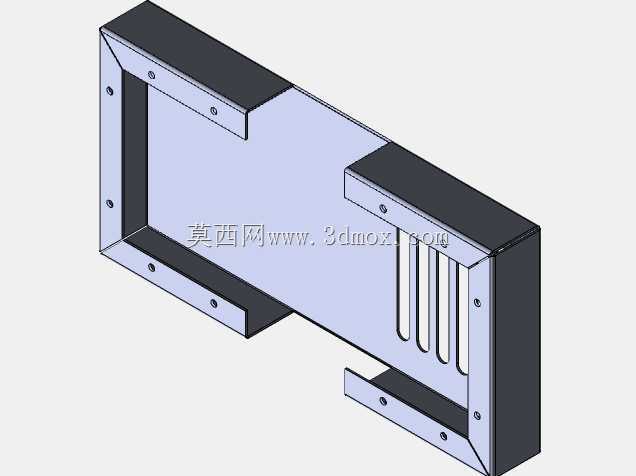

　　这类钣金结构件常应用在普通车床的电控走线区域外侧，作为线缆防护与局部安装承载的复合结构使用，在CA6140这类传统卧式车床的床头箱侧方走线位、溜板箱旁的线缆归集区域都能见到同功能结构的身影，实际使用中既可以遮挡内部排布的控制线、动力线，避免加工过程中飞溅的铁屑、切削液溅落在线缆表层加速绝缘层老化，也能为外置的小型传感元件、走线固定座提供平整的安装基准面。从结构设计逻辑来看，整体采用折弯一体成型的加工思路，主体板材选用常规冷轧钢板，折弯边预留均匀的安装孔位，孔位间距匹配车床床身对应位置的预装螺纹孔，安装时不需要额外做打孔适配，直接通过标准内六角螺钉即可完成固定，安装后贴合面与床身侧壁的间隙控制在1mm以内，

　　既不会因为间隙过大留存铁屑堆积的空间，也不会因为公差过紧导致装配时出现卡滞。结构一侧预留的长条形开槽是专门的走线让位槽，槽边做了钝化倒圆角处理，避免线缆穿设时被板材锐边割破绝缘层，开槽的宽度和长度根据对应区域穿过的线缆总束径做匹配，既保证线缆可以顺畅穿过，也不会因为开口过大导致切削液顺着槽口流入结构内部。上下两处延伸的折弯边是主要的受力承载部位，折弯时的内R角匹配板材厚度设置，避免折弯处出现应力集中导致的开裂问题，折弯边的宽度统一设置为20mm，既保证足够的结构刚度，安装后不会因为机床运行的振动出现形变晃动，也不会过多占用床身侧方的操作空间，不会对操作人员更换刀具、清理铁屑的动作造成干涉。结构的整体外形做了切角避让处理，

　　对应床身侧方突出的手柄、刻度盘位置做了轮廓裁切，安装后不会和周边的操作部件产生运动干涉，所有外露的板材边缘都做了折边处理，没有裸露的锐边，避免设备维护人员操作时被划伤。从安装边界来看，整体结构的厚度方向突出床身表面的尺寸控制在45mm以内，长度方向覆盖的走线区域刚好对应床头箱到进给箱之间的线缆排布段，两端的安装孔位和床身原有孔位完全同轴，不需要对原有床身做任何二次加工即可完成装配，替换原有老化破损的护罩时可以直接互换，不需要额外调整周边部件的位置。结构表面做了喷塑处理，颜色和机床原有外防护色调保持一致，既可以提升板材的防锈抗腐蚀能力，长期接触切削液、车间油污也不会出现表层脱落的问题，也能和设备整体外观保持协调。在实际建模过程中，

　　这类结构需要重点关注折弯系数的设置，保证展开后的板材下料尺寸准确，折弯后所有孔位的位置度偏差控制在0.2mm以内，同时要核对和周边相邻部件的最小安全间隙，尤其是和运动部件的间隙要保留至少3mm的余量，避免机床运行过程中出现剐蹭。这类防护结构虽然不属于机床的核心传动部件，但却是设备长期稳定运行不可缺少的辅助结构，合理的结构设计既能降低线缆的故障概率，也能减少日常维护的清理工作量，在传统机床的改造、备件替换场景中，这类结构的建模精度直接决定了现场装配的效率，不需要现场反复修配即可完成安装。
