创想三维CR-10S PRO散热风扇防护导流罩

　　在桌面级FDM3D打印设备的长期运维过程中，挤出端散热系统的防护与导流设计，直接影响打印过程中热端温度场稳定性、散热风扇使用寿命，以及设备长期运行的安全可靠性，这款适配创想三维CR系列机型的风扇防护导流部件，正是针对桌面级3D打印机挤出端散热场景的实际痛点完成的结构设计。

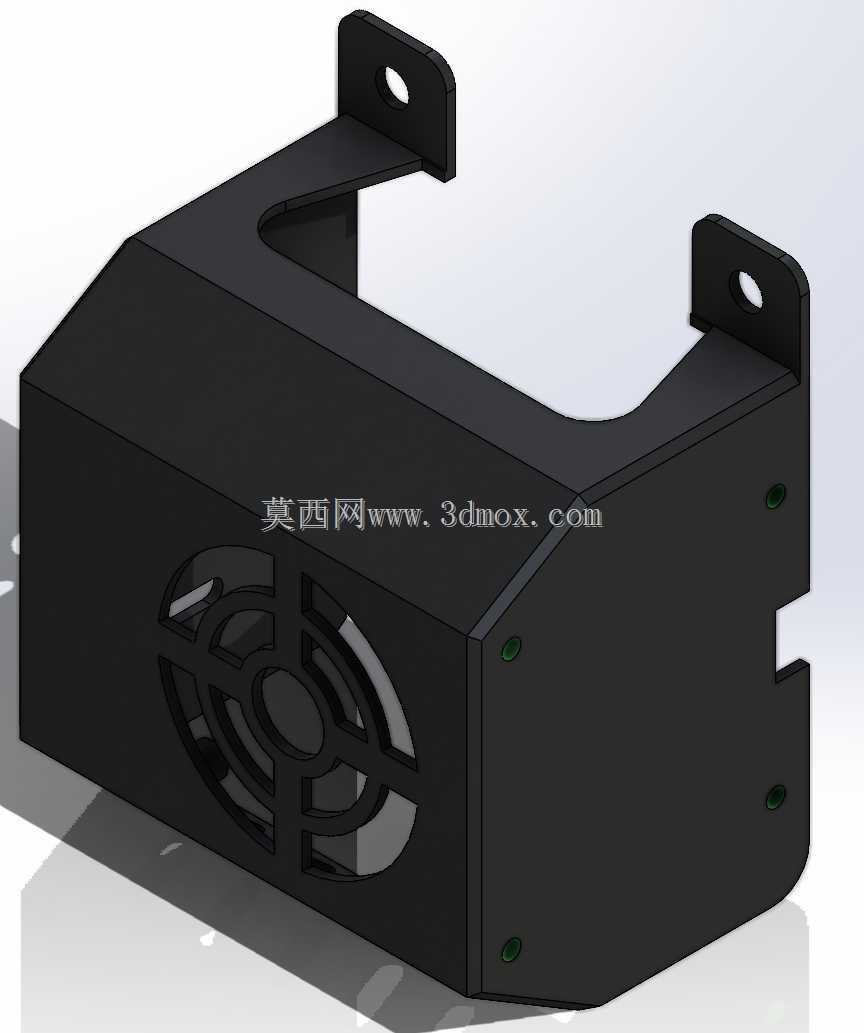

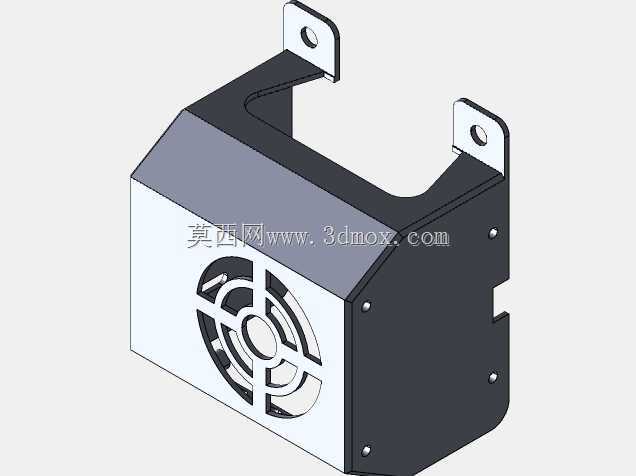

　　从实际应用场景来看，桌面级FDM设备在长时间连续打印过程中，挤出头热端需要通过轴流风扇持续带走喉管部位的多余热量，避免耗材提前软化造成堵头故障，但裸露的风扇扇叶一方面容易在设备调试、耗材更换过程中被线材、工具剐蹭造成扇叶损坏，甚至引发操作人员误触的安全隐患，另一方面无导流结构的直吹式散热会造成气流分散，无法精准覆盖喉管散热鳍片的全部区域，容易出现散热不均导致的温度波动，直接影响打印成型质量。这款防护导流罩的设计，首先解决的就是风扇的物理防护问题，整体采用弯折式钣金结构，将散热风扇完全包覆在罩体内部，正面预留了格栅式通风开口，既保证了气流的顺畅通过，又能阻挡大尺寸杂物、工具、线材接触到高速旋转的扇叶，从结构层面降低风扇损坏概率与操作安全风险。

　　在功能特性设计上，这款部件没有采用简单的平板式防护罩结构，而是结合挤出端的安装空间做了一体化的导流造型，罩体内腔与风扇出风面形成封闭的导风通道，将风扇吹出的气流精准导向喉管的散热鳍片区域，避免气流无规则散逸，有效提升散热效率，减少热端温度波动。罩体侧面预留的安装孔位，完全匹配CR-10S PRO V2机型挤出端的原有安装螺柱位置，不需要对设备原有结构做任何打孔、改装，直接替换原有简易挡板即可完成安装，同时结构也兼容非V2版本的同系列机型，安装适配性覆盖了该系列的主流量产型号。罩体顶部延伸出的两个带安装孔的固定支耳，采用了弯折加强结构，支耳上的安装孔做了沉位设计，安装后螺丝头部不会突出支耳表面，避免与周边的走线、运动部件产生干涉，支耳的弯折角度经过实际装配验证，安装后罩体与风扇、散热鳍片之间预留了均匀的装配间隙，不会出现压碰风扇扇叶导致的运转异响、扇叶卡滞问题。

　　从安装边界与尺寸适配来看，这款防护导流罩的整体外形完全贴合CR系列机型挤出端的现有安装空间，罩体宽度与挤出端铝块宽度保持一致，不会在X轴运动过程中与设备的框架、打印平台边缘产生碰撞，罩体下部预留了避让缺口，刚好避开喉管、加热块以及喷嘴的安装区域，不会影响喷嘴的正常加热、出料以及调平操作。罩体表面做了黑色哑光处理，一方面可以减少打印过程中耗材滴落、灰尘附着造成的脏污痕迹，另一方面哑光材质不会反射设备自带的位置检测传感器光线，避免对设备的自动调平、位置检测功能造成干扰。格栅式的进风开口采用了同心圆加辐条的结构设计，在保证足够通风面积的前提下，格栅条的宽度刚好可以阻挡常见的工具、手指误触，同时格栅的造型顺着风扇的气流方向做了微小的导流角度，减少气流通过格栅时产生的风噪与风阻，提升散热气流的利用率。

　　在实际使用过程中，这款防护导流罩除了基础的防护与导流作用，还能在一定程度上阻挡打印过程中产生的细小耗材碎屑、灰尘附着在风扇扇叶与散热鳍片缝隙中，减少散热系统的清理维护频率，长期使用下也能保证散热风道的通畅，避免因为鳍片堵塞造成的散热效率下降。整个结构没有多余的冗余设计，所有的弯折角度、孔位位置、避让缺口都经过实际装机验证，不存在安装错位、干涉运动部件的问题，对于设备改装、运维更换来说，不需要做额外的修配调整，直接对位锁紧螺丝即可完成装配，能够有效提升挤出端散热系统的稳定性与使用安全性，减少因为散热问题、风扇损坏导致的打印故障停机。
