适配M9安装孔的3D打印机PTFE推压接头

　　做3D打印机送料结构改装的工程师，多半都碰到过远程送料管路固定不稳的问题——PTFE管如果和挤出端、热端的对接位置出现偏移、松脱，轻则送料阻力波动导致打印层厚不均，重则耗材卡滞堵头，整版打印件直接报废。这款推压接头的设计，就是瞄准桌面级FDM3D打印机的送料管路固定需求做的，没有做冗余的外螺纹结构，整体外形尺寸完全适配常见的M9规格安装开孔，不用额外在安装面板上攻丝或者扩孔，直接卡入面板开孔就能完成基础定位，安装效率比传统螺纹接头高不少。

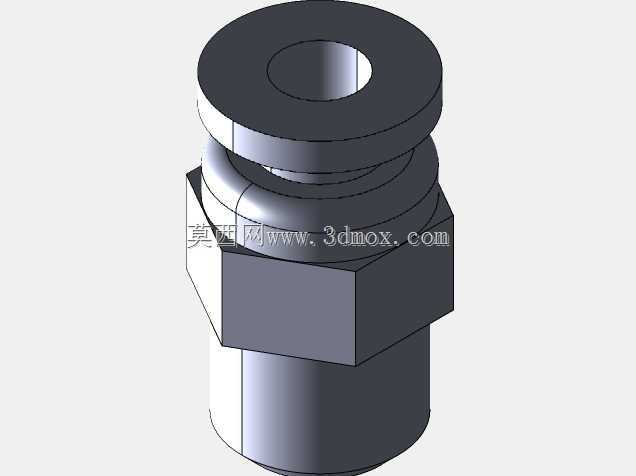

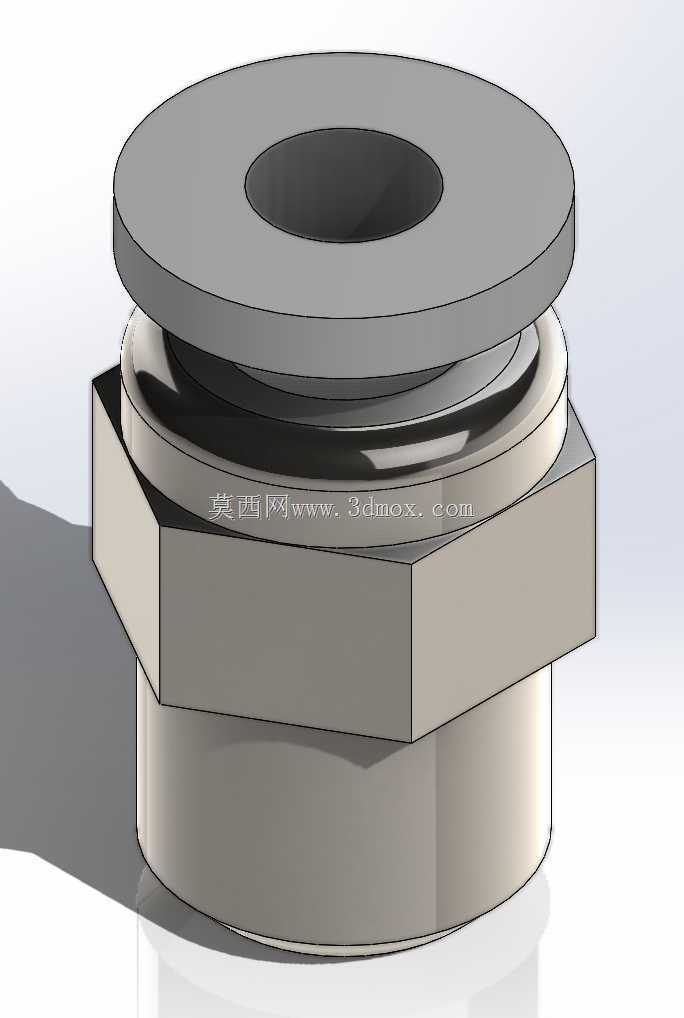

　　从结构上看，接头整体分为三个功能段：顶部的法兰限位段直径大于M9开孔尺寸，安装后直接贴在安装面板外侧，起到轴向限位的作用，避免接头被管路的拉扯力拽入设备内部；中间的六角卡合段是安装时的受力位，用普通开口扳手就能卡住调整安装角度，不用专门做定制工装，日常维护拆装也很方便；下部的插接段外径和M9开孔做小间隙配合，插入后不会出现径向晃量，保证PTFE管的对接同轴度。中间的密封压合结构采用软质密封材质，当PTFE管插入接头内孔后，压合结构会自动抱紧管体外壁，既可以避免送料过程中管路回退，也能防止耗材碎屑从对接缝隙漏出，减少设备内部的清洁维护频次。

　　实际应用场景里，这类接头不光能用在桌面级FDM3D打印机的远程送料系统上，小流量的气动管路、低压流体输送的小型实验设备上，只要安装开孔尺寸匹配M9规格，也能直接选用。设计的时候特意没有做外螺纹结构，就是考虑到很多DIY改装的3D打印机面板都是亚克力或者薄铝板材质，攻丝后的螺纹强度很低，反复拆装几次就会滑牙，采用卡入式的安装结构，完全避开了薄面板攻丝强度不足的问题，哪怕是3D打印的PLA材质设备面板，也能稳定安装不会出现连接失效的问题。

　　从安装边界来看，接头顶部法兰的厚度控制在2mm以内，安装后突出面板的高度很低，不会和设备上的其他运动部件产生干涉；下部插接段的长度适配1-5mm厚度的安装面板，不管是常见的3mm亚克力面板，还是5mm厚的铝塑板设备外壳，都能保证插接到位，不会出现插接长度不足导致的松脱问题。内孔的通径尺寸匹配常用的4mm外径PTFE管，内壁做了倒角导向，插装管路的时候不用刻意对准，稍微用力就能把管路插到底，不会出现管路切边被内孔台阶卡住的问题。

　　做结构设计的时候，这类接头的同轴度公差控制在0.1mm以内，保证PTFE管插入后和送料齿轮、热端进料孔的同轴度，减少送料过程中的阻力波动。六角段的对边尺寸采用标准五金件的通用规格，用户日常维护的时候不用找专用扳手，普通活动扳手甚至尖嘴钳都能完成临时拆装。密封压合结构的抱紧力经过反复验证，正常拉扯PTFE管不会出现松脱，需要更换管路的时候，只要向下按压顶部的压环就能轻松拔出管路，不用剪断管路或者硬撬接头，日常维护的操作门槛很低。

　　很多新手改装3D打印机送料系统的时候，容易忽略接头和安装孔的匹配问题，选了带螺纹的接头还要自己给面板扩孔攻丝，一旦攻丝歪了，接头装上去是斜的，PTFE管对接错位就很容易堵头。这款接头直接适配标准M9开孔，面板开孔只要用9mm的钻头一次加工完成就能安装，对加工精度的要求更低，哪怕是手工开孔的DIY设备，也能获得不错的安装效果。接头的整体材质采用耐温的硬质工程塑料搭配软质密封件，长期在3D打印机工作的40-60度环境温度下不会出现变形老化，密封性能也不会因为长期使用出现衰减，正常使用寿命能覆盖整机的使用周期，不用频繁更换接头配件。
