CA6140车床用剖分式推进器夹持夹具

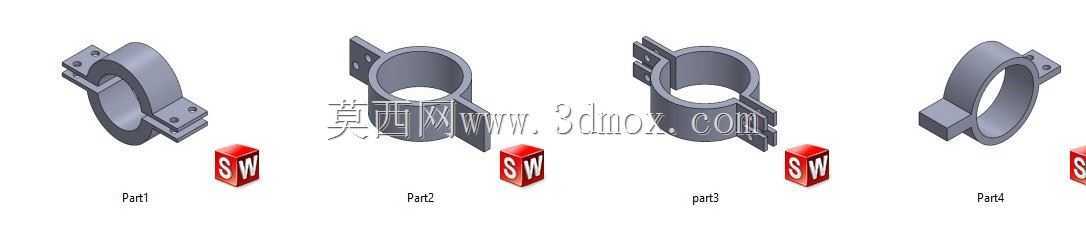

　　在普通车床的轴类、筒类零件加工场景里，这类剖分式夹持夹具是配套CA6140车床完成推进器类零件装夹定位的核心辅具，日常加工中主要承担工件周向抱紧、轴向定位的作用，避免车削过程中工件受切削力作用出现偏转、窜动，直接影响加工面的形位公差与表面粗糙度。从结构设计逻辑来看，整套夹具采用对开剖分的结构形式，分为四个独立的装夹单元，每个单元都由半环形抱箍本体、安装耳座、锁紧配合面组成，这种设计的核心考量是适配不同外径规格的筒状推进器零件，不需要整体套装工件，可直接从工件径向完成开合装夹，对于已经完成一端加工、无法从轴向套入夹具的异形筒件，这种剖分结构能大幅降低装夹辅助时间，也能避免套装过程中刮伤已加工表面。

　　每个半环抱箍的内圆弧面都做了贴合度设计，安装耳座上预留了螺栓锁紧的过孔，两个半环扣合后通过螺栓副锁紧，就能在工件外圆形成均匀的抱紧力，不会像三爪卡盘那样形成点接触压痕，针对薄壁类的推进器筒件，这种面接触的抱紧形式能有效减少装夹变形，控制薄壁件车削后的圆度误差。从安装边界来看，这套夹具的安装基准面设置在每个抱箍单元的侧方定位块上，定位块的平面与车床中拖板或者专用工装连接板的安装面贴合，通过螺栓完成固定，安装时不需要对卡盘进行复杂拆卸，可直接根据工件的长度调整四个夹持单元的间距，适配不同长度规格的推进器工件加工。在实际加工应用中，这套夹具主要用于推进器外壳类筒件的外圆车削、端面车削、内孔镗削工序，

　　装夹时先将两个半环抱箍扣在工件预设的装夹位置，预紧锁紧螺栓后调整工件的同轴度，确认工件轴线与车床主轴回转轴线重合后再按对角顺序逐步拧紧锁紧螺栓，避免单侧受力导致工件偏移。设计过程中特意将抱箍的壁厚做了等强度优化，既保证锁紧状态下抱箍自身不会发生形变导致抱紧力不足，也控制了整体重量，降低拖板移动时的附加负载，耳座位置做了加厚处理，避免反复锁紧螺栓后出现耳座开裂的问题，配合面的加工精度控制在IT7级，保证两个半环扣合后内圆的圆度误差在允许范围内，不会因为合模错位导致工件装夹偏心。不同于整体式的轴套夹具，这套剖分式夹具的四个独立单元可以根据工件的支撑需求灵活布置，对于长径比较大的推进器筒件，可以在工件的前端、中段、尾端分别布置夹持单元，

　　形成多点支撑，减少车削过程中的工件振颤，提升切削参数的上限，不用跟刀架也能完成长筒件的精加工。在日常维护层面，这种剖分结构的夹具清理也更方便，车削产生的铁屑不会积存在封闭的套筒内部，每次加工完成后只需要拆开抱箍就能清理贴合面的切屑与切削液残留，避免杂质进入配合面导致后续装夹精度下降，锁紧螺栓选用标准件，磨损后可以直接更换，不需要整体报废夹具，降低车间的辅具使用成本。针对CA6140车床的安装尺寸，这套夹具的定位块安装孔位与中拖板的T型槽间距适配，不需要额外制作过渡连接板就能直接安装，定位块的高度经过核算，装夹后工件的中心高与CA6140车床的主轴中心高完全匹配，安装时不需要额外调整中心高垫片，减少安装调试的辅助时间。
