CA6140车床配套快速压紧拨动夹具

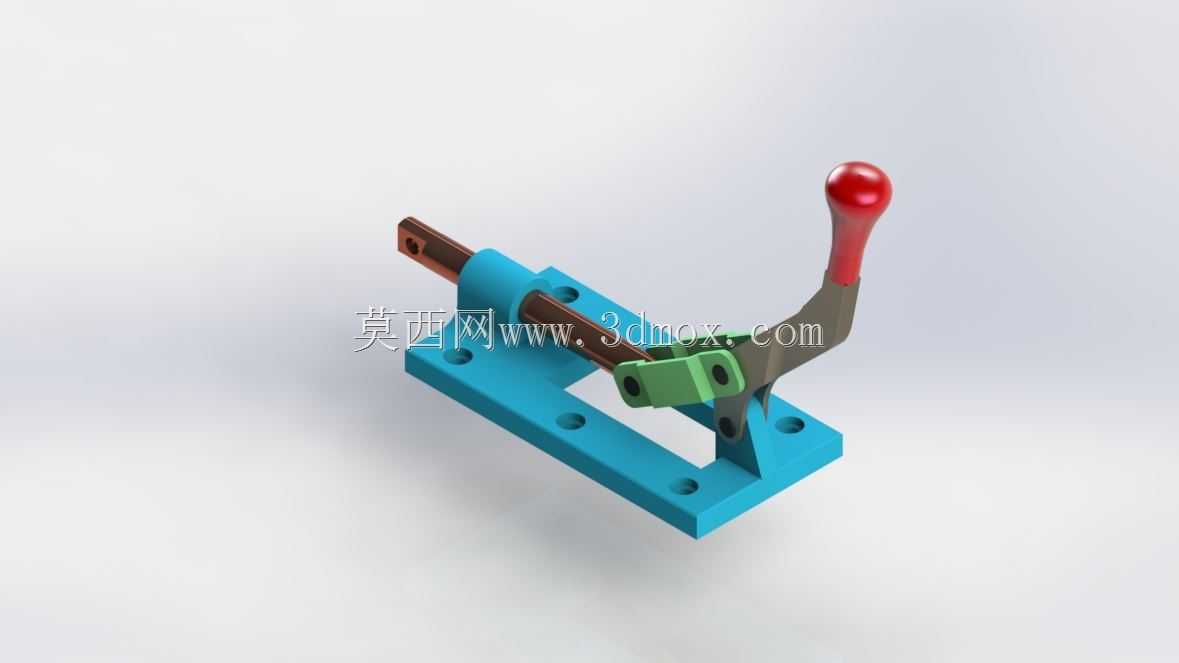

　　在普通车床CA6140的轴类、盘类零件批量加工场景中，工件的快速装夹定位一直是影响单件加工节拍的核心环节，这套拨动压紧夹具正是针对车床加工工位的装夹痛点设计，替代传统压板螺栓的繁琐锁紧方式，实现工件的秒级压紧与松脱，适配CA6140车床床身的安装接口，可直接固定在中拖板或者专用工装基座上使用。从功能逻辑上看，这套夹具属于手动肘节式夹紧机构，核心是利用连杆机构的死点自锁特性，当操作人员扳动红色手柄压下至锁紧位置时，内部连杆组越过死点，此时即使加工过程中受到切削力的反向冲击，夹头也不会自行松脱，能够持续提供稳定的压紧力，避免工件在车削过程中出现窜动、移位，保证加工尺寸的一致性。设计阶段首先考虑的是安装边界的适配性，

　　夹具的蓝色底座采用带沉头孔的平板结构，四个安装孔的孔距完全匹配CA6140车床常用工装的安装孔位标准，底座厚度经过强度校核，在承受最大1200N夹紧力的情况下不会出现形变，底座上的导向槽为夹臂的滑动提供精准导向，保证压头的压紧位置重复定位精度控制在0.05mm以内，满足车床半精加、精加工的装夹精度要求。夹头部分采用可更换式设计，前端的压块可以根据被夹持工件的外形更换不同的仿形压头，比如加工圆轴类零件时更换V型压块，加工方形零件时更换平压块，无需更换整套夹具就能适配不同外形的工件，大幅提升工装的复用率。手柄部分采用包胶设计，握持时的摩擦力足够，操作人员扳动手柄时不需要借助额外的加力杆，单手即可完成锁紧和松开操作，

　　相比传统的螺栓压板装夹，单工位装夹时间可以缩短70%以上，尤其适合中小批量零件的轮换加工场景。从结构细节来看，所有铰接位置都设计了耐磨衬套，长期反复扳动不会出现铰接孔磨损导致的间隙过大问题，夹臂的滑动面经过磨削处理，表面粗糙度达到Ra1.6，滑动过程顺畅无卡滞，不会因为铁屑进入导向槽就出现卡死的情况，日常维护只需要定期在滑动面和铰接点加注少量润滑油即可，维护成本极低。在实际加工场景中，这套夹具除了用于车床工位的工件装夹，也可以适配钻床、铣床的工位装夹需求，只要安装孔位匹配，就能直接固定在机床工作台上使用，针对不同厚度的工件，夹臂的伸出长度可以通过前端的调节螺杆进行微调，调节范围覆盖0-50mm的工件厚度差，

　　不需要额外加装垫片就能适配不同尺寸的工件。设计时还充分考虑了操作的安全性，手柄的锁紧位置和松开位置都设置了硬限位，避免扳动手柄时超出行程导致机构损坏，压头的压紧面做了防滑网纹处理，压紧工件时不会出现打滑移位，即使是表面带有少量切削液的工件，也能保证足够的夹持摩擦力。整套机构的传动路径非常直接，操作人员施加在手柄上的力经过连杆放大后传递到压头，力的放大比达到15:1，也就是说操作人员只需要施加80N的扳动力，压头就能输出1200N的压紧力，足够抵抗常规车削加工的切削力冲击，不需要额外的气源、电源作为动力源，纯手动操作的结构也避免了气动、液压夹具的管路布置问题，在没有气源接口的普通车床上也能直接使用。安装时只需要通过四个内六角螺栓将底座固定在机床工作台的T型槽上，调整好夹具的位置，保证压头的压紧点对准工件的装夹基准面，锁紧固定螺栓即可投入使用，首次安装调试时间不超过15分钟，后续使用过程中不需要反复调整位置，只要定期检查铰接点的磨损情况和锁紧可靠性即可。
