60mm规格配电箱可拆卸暗装铰链

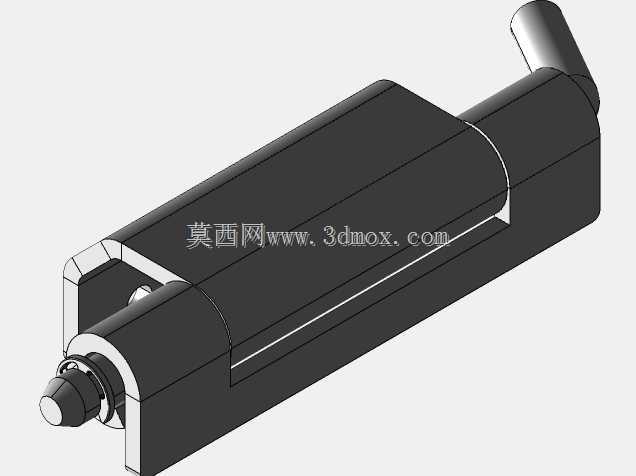

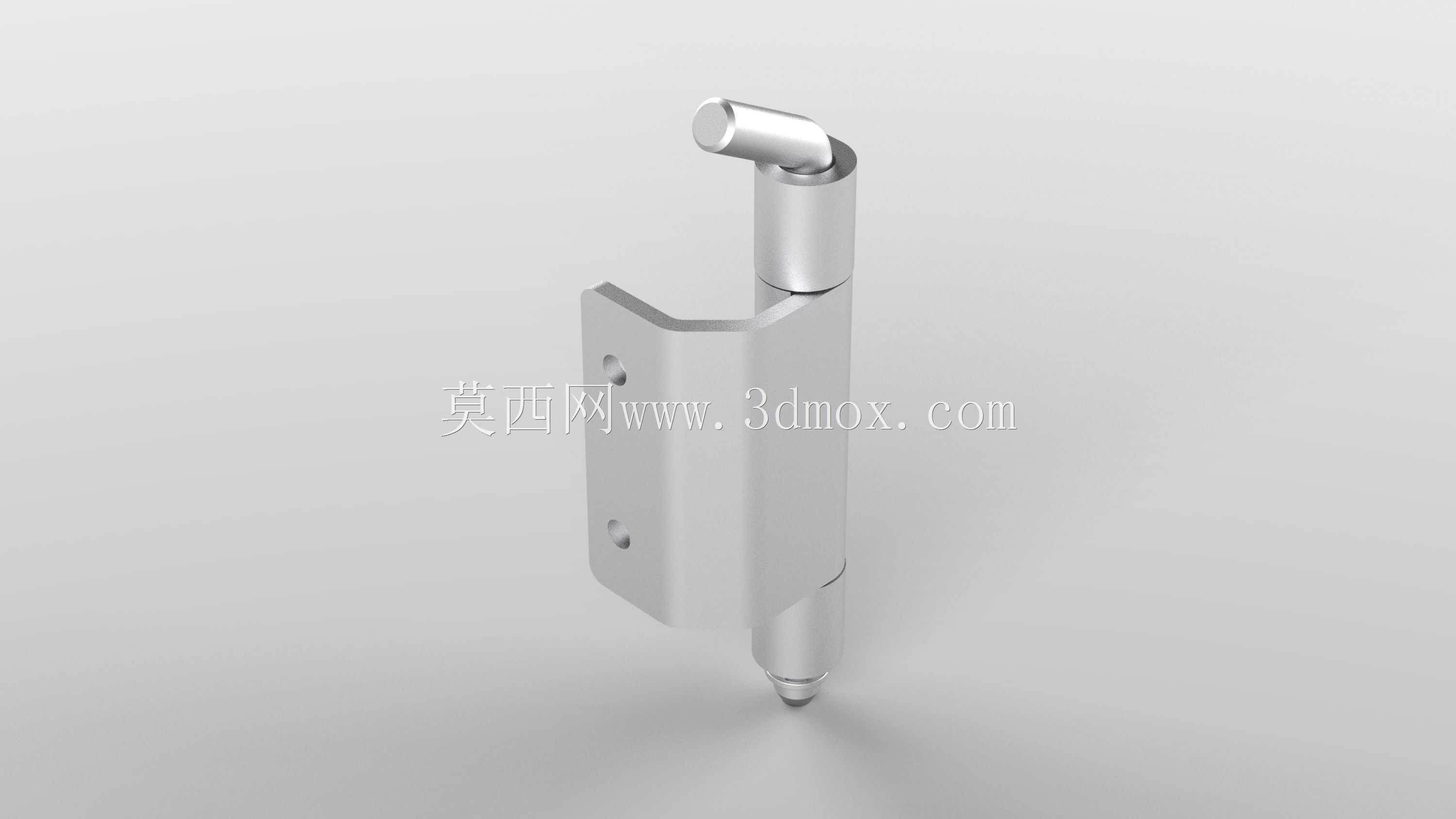

　　这款铰链主要应用在工业场景下的配电箱、控制柜柜体门板连接，是成套电气设备柜体上的核心连接部件，日常在车间动力配电柜、户外防雨配电箱、设备内嵌控制箱上都能见到同结构连接件的身影，核心作用是实现门板与柜体的转动连接，同时满足特定场景下门板快速拆装的需求，不需要额外拆解转轴固定件就能完成门板的拆卸作业，给后期柜内元器件检修、线路整理提供了极大的便利。从结构设计来看，这款铰链采用了分体式插拔结构，转轴部分做了阶梯轴设计，上端的限位轴头可以避免门板安装后出现轴向窜动，下端的导向锥头能够在门板回装时快速对准轴套位置，降低现场安装的对位难度；固定页片上预留了两个沉头安装孔，安装后螺丝头不会突出页片表面，避免门板开合过程中螺丝与柜体边框发生剐蹭，

　　同时页片与转轴座的连接位置做了圆弧过渡处理，既消除了钣金折弯的应力集中点，也能避免安装时尖锐边角划伤施工人员。在安装边界上，这款铰链适配的门板与柜体配合间隙为60mm规格，固定页片的安装孔距经过标准化设计，能够匹配市面上多数标准冷轧钢配电箱的侧边安装预留位，不需要现场对柜体进行二次打孔修改；转轴的转动间隙控制在合理范围内，既保证门板开合过程无卡滞，也不会因为间隙过大导致门板下垂、密封胶条压合不严的问题，对于带密封要求的户外配电箱来说，这种间隙控制能够保证门板闭合后胶条的压缩量均匀，有效提升柜体的防尘防水性能。从实际使用场景出发，这类铰链在设计时充分考虑了电气柜的维护需求，传统一体式合页在拆卸门板时需要把整个转轴敲出，不仅操作费力，

　　还容易在敲击过程中损伤柜体表面喷塑层，而这款插拔式结构只需要将门板向上抬起一定距离，就能让页片与转轴座分离，单人就能完成门板的拆卸与回装，大幅降低了现场维护的人力成本。同时铰链的整体材质采用金属材质，表面做了防锈处理，能够适应车间多粉尘、轻度潮湿的使用环境，长期使用不会出现锈蚀卡滞的问题，转动部位的配合面做了光洁度处理，开合过程无多余旷量，能够承受常规配电箱门板的重量，不会因为长期开合出现转轴变形、页片断裂的问题。在结构建模过程中，需要重点关注固定页片的折弯角度与转轴的同轴度，折弯角度偏差会导致安装后页片与柜体表面无法完全贴合，出现安装应力，长期使用容易导致固定螺丝松动；转轴与轴套的配合公差需要选取合理的间隙配合等级，

　　既要保证转动顺滑，也要控制径向旷量，避免门板安装后出现晃动。另外页片上的沉头孔深度需要与所选固定螺丝的沉头高度匹配，保证螺丝安装后完全沉入孔内，不会突出表面影响门板闭合。对于做电气柜结构设计的工程师来说，这类标准铰链的选型直接影响后期柜体的装配效率与使用体验，选型时除了确认安装尺寸、承重能力，还要结合柜体的使用环境确认表面处理工艺是否满足防腐要求，同时要预留足够的安装操作空间，保证螺丝拧紧时工具能够正常操作，不会和柜体内部的加强筋、安装梁发生干涉。
