机床用急停按钮组件结构设计

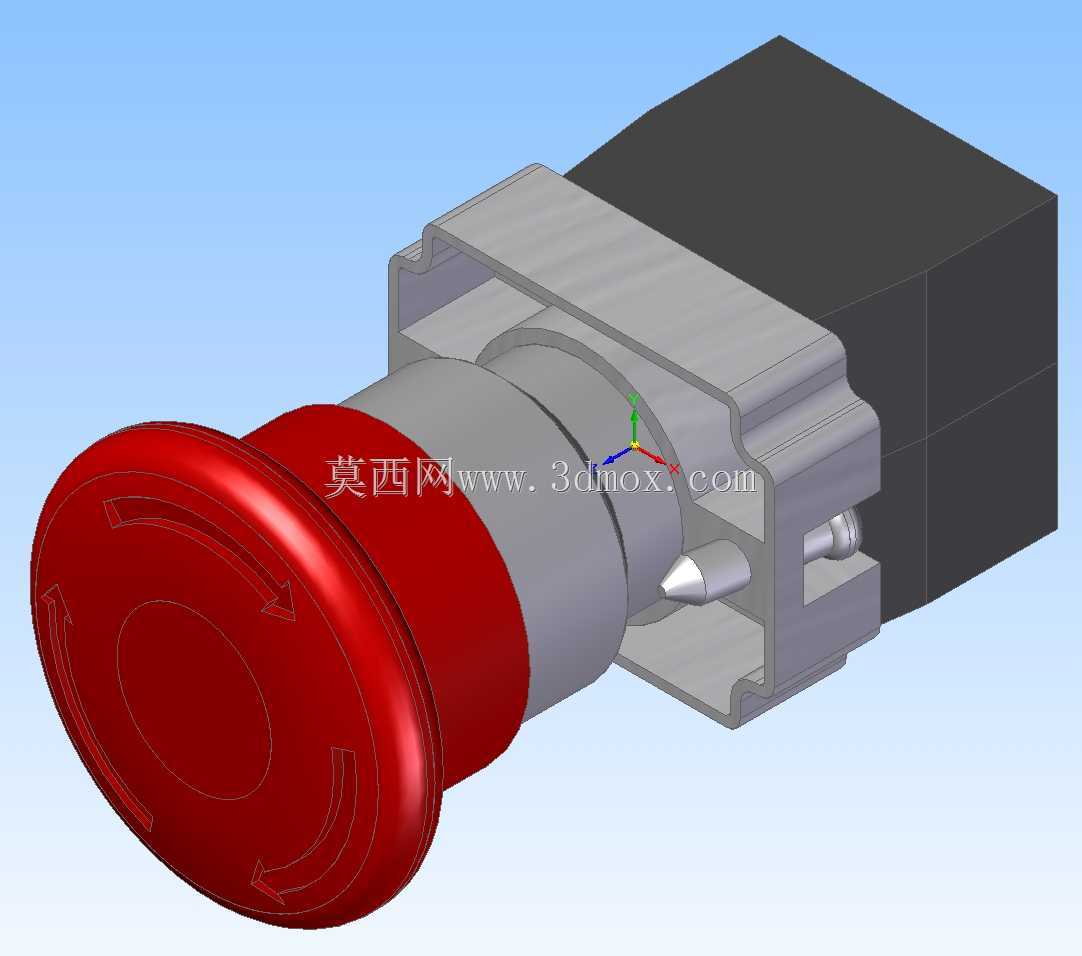

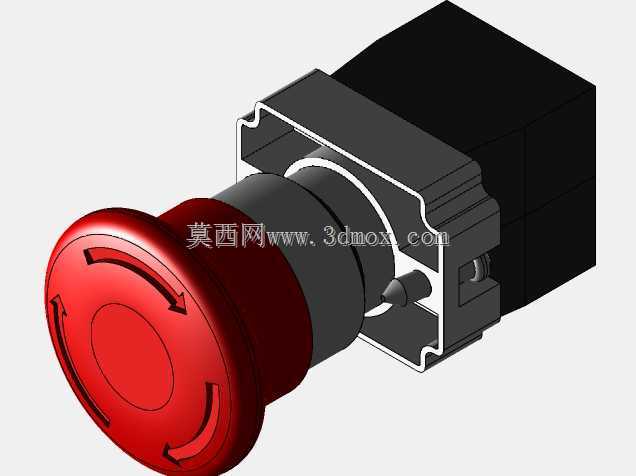

　　这款急停操作部件主要面向机床设备的操作面板安全控制场景，在各类金属切削机床、锻压设备、自动化生产线的操作工位上，这类部件是强制标配的安全控制元件，当设备运行过程中出现异常工况、人员操作失误或者突发安全隐患时，操作人员可以快速拍压按钮头部，触发设备的紧急停止逻辑，切断动力回路输出，避免安全事故扩大。从结构设计来看，该部件采用模块化的分体式设计思路，前端的红色蘑菇头操作头采用大直径圆弧过渡设计，拍压接触面足够大，即使操作人员佩戴劳保手套也能准确触发，不需要精准对准操作位置，头部表面模压有旋转复位的方向标识，触发后只需要按照标识方向旋转一定角度即可完成复位，不需要额外的提拉操作，符合常规急停元件的操作习惯。

　　操作头与中部的安装基座之间采用卡扣式的连接结构，安装基座设计有标准的面板安装卡槽，适配行业通用的22mm直径面板安装孔，安装时只需要将基座从面板正面插入安装孔，从背面旋紧固定螺母即可完成面板固定，不需要额外的紧固件，安装效率较高。基座后部的触点模块采用可扩展的拼接结构，根据实际控制回路的需求，可以搭配不同触点配置的模块，既可以使用常闭触点串入安全回路，也可以附加常开触点接入状态指示回路，适配不同设备的电气控制逻辑。从安装边界来看，部件整体轴向长度控制在常规操作面板的适配范围内，面板后部的预留安装深度不需要过大，即使是厚度较薄的悬挂式操作站也能顺利安装，不会出现后部空间不足无法装配的问题。头部操作件的突出高度符合安全设计规范，

　　既不会因为突出过短导致紧急情况下难以触碰，也不会因为突出过长在日常操作中被意外剐蹭触发误停机。结构内部的传动件采用耐磨的工程塑料与金属嵌件结合的设计，拍压动作的传动行程经过校准，触发行程在4-6mm之间，既保证触发动作有明确的手感反馈，也不会因为行程过长导致触发滞后，内部的复位弹簧采用不锈钢材质，长期使用不会出现锈蚀弹力衰减的问题，保证多次触发复位后动作依然可靠。触点部分采用自清洁的滑动接触结构，在车间多粉尘、少量油污的使用环境下，也能保证触点接触可靠，不会因为触点积尘出现接触不良、安全回路失效的问题。基座部分的外壳采用增强尼龙材质，具备足够的结构强度，面板安装后的抗冲击性能符合工业控制元件的相关标准，

　　即使受到较大的侧向冲击力也不会出现基座断裂、部件脱落的问题。在实际设备选型应用中，这类部件可以直接替换同安装规格的主流品牌急停按钮，不需要修改面板开孔尺寸，也不需要调整内部安装空间，对于设备改造、老旧机床配件替换的场景适配性很强。建模过程中对各个配合间隙做了准确还原，操作头与基座之间的活动间隙、卡扣的配合余量、触点模块的拼接定位结构都按照实际零件的公差要求做了对应处理，既保证各个活动部件的动作空间符合实际运动逻辑，也还原了装配过程中的配合关系，能够直接用于设备操作面板的装配干涉检查、操作工位的人机工程验证，也可以作为电气控制柜布线设计的空间参考依据。
