适配移动机器人的双组黄金环保轮毂结构

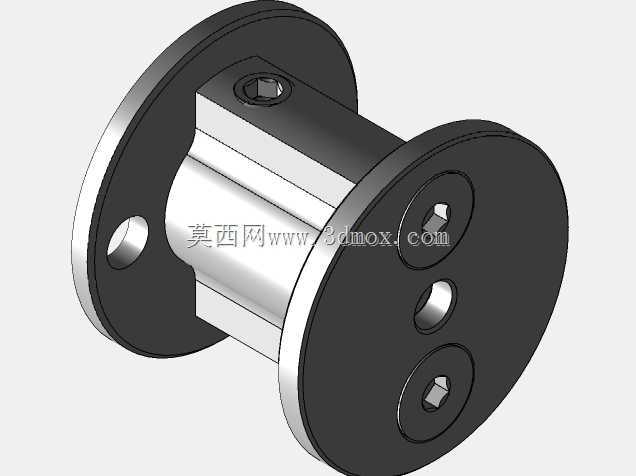

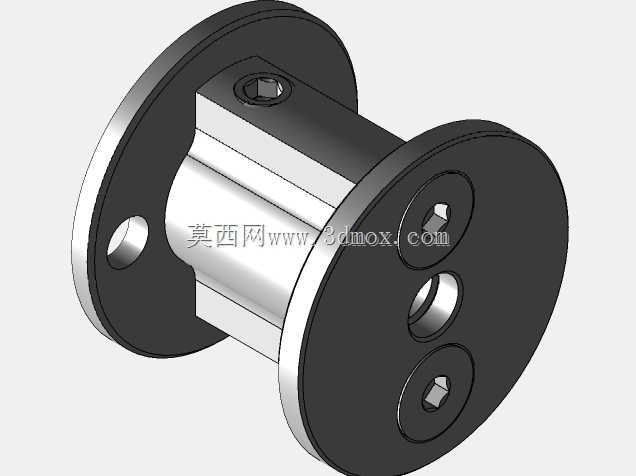

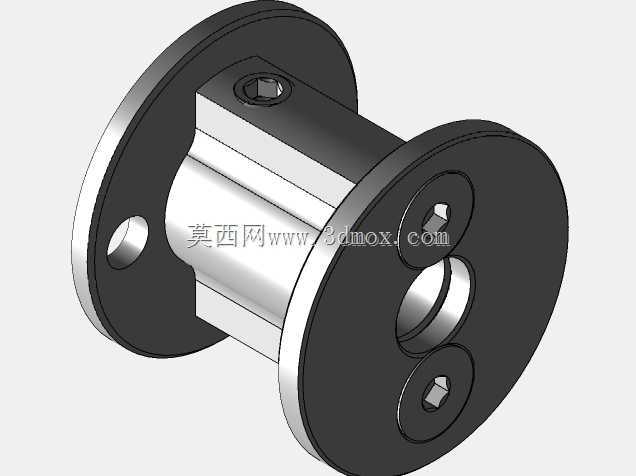

　　在小型移动机器人、教育类竞技战斗机器人的轮系搭建场景中，轮体与驱动轴的连接可靠性、轮组的安装适配性一直是结构设计阶段需要重点考量的环节，尤其是采用低密度泡沫轮作为行走轮的小型设备，常规轮毂要么适配性差无法卡紧泡沫材质轮体，要么安装后同轴度不足导致行走过程中出现偏摆、打滑，甚至在竞技碰撞场景中出现轮体脱落的问题。这款双组式轮毂结构，正是针对0.75英寸规格泡沫行走轮的安装需求开发，同时预留了尺寸调整结构，可兼容适配1/2英寸轴径的驱动输出端，覆盖多数小型舵机、直流减速电机的输出轴尺寸范围。从结构功能来看，该轮毂采用分体式法兰对接设计，主体为圆柱状承载基体，两端设置带安装孔的法兰盘，法兰盘上预留的三个沉孔可穿入紧固件，

　　将两片法兰对夹后即可抱紧中间的泡沫轮内孔，无需额外在泡沫轮上加工复杂的定位槽，仅需保证泡沫轮内孔尺寸与轮毂基体外径匹配即可完成装配，大幅降低泡沫轮的二次加工难度，避免泡沫材质因加工受力出现开裂、掉渣的问题。轮毂基体中心为通孔结构，可直接穿入驱动轴，孔侧预留的紧定螺钉孔可从径向锁紧驱动轴，保证扭矩传递的可靠性，相比传统顶丝直接接触泡沫轮的固定方式，金属材质的轮毂基体可承受紧定螺钉的锁紧力，不会出现轮体被顶裂的问题，同时金属基体与驱动轴的接触面积更大，传动过程中应力分布更均匀，在机器人急停、转向、碰撞冲击等工况下，不会出现轴孔打滑、轮体移位的问题。设计阶段充分考虑了小型机器人的安装空间边界，

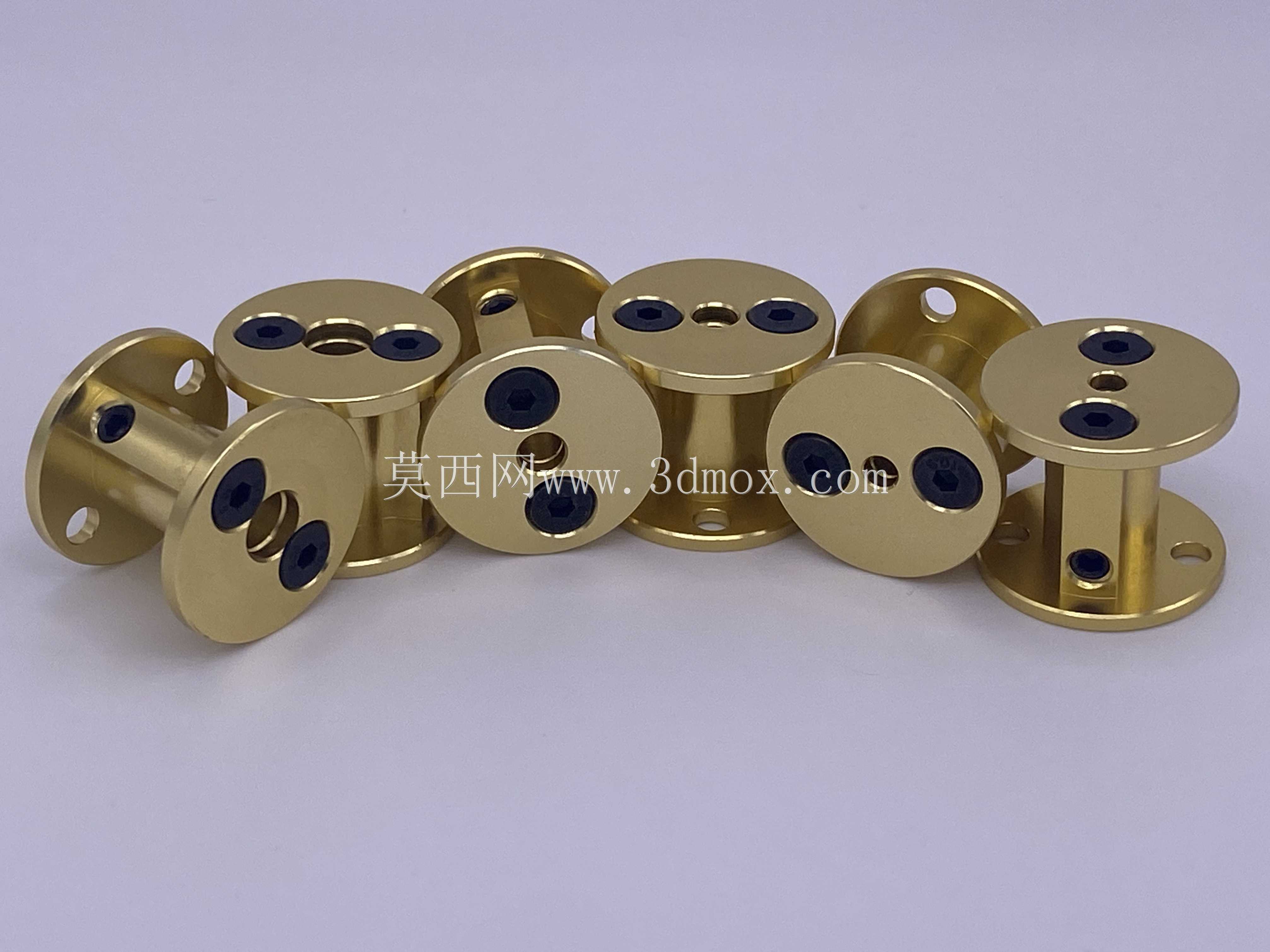

　　轮毂整体轴向尺寸控制在与泡沫轮宽度匹配的范围内，法兰盘外径略大于泡沫轮内孔，小于泡沫轮外缘直径，安装后法兰不会突出轮体外缘，避免机器人行走过程中法兰与地面、障碍物发生剐蹭，同时法兰盘上的安装孔采用等距圆周分布，保证夹紧力均匀作用在泡沫轮端面，不会出现单侧夹紧力过大导致轮体偏斜的问题。针对竞技类机器人的使用场景，轮毂表面做了钝化处理，呈现均匀的金属金色质感，既提升了构件的防锈能力，也能在设备组装后提升整体外观精致度，避免长期使用后出现氧化发黑的问题。在实际选型应用中，该轮毂可直接配套市面上常见的0.75英寸宽度泡沫行走轮，无需修改轮体结构，仅需将轮毂穿入泡沫轮内孔，锁紧法兰对接螺丝，

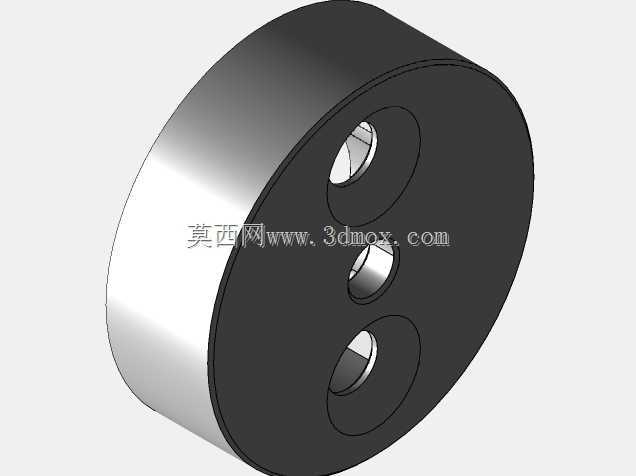

　　再将驱动轴穿入中心孔并锁紧径向紧定螺钉即可完成轮组装配，整个装配过程无需特殊工装，单组轮组的装配时间可控制在两分钟以内，大幅提升机器人整机的组装效率。对于需要适配1/2英寸轮体的改装场景，该轮毂的基体可通过配套的调整衬套改变内孔直径，无需重新加工轮毂主体，仅需更换对应尺寸的衬套即可适配不同轴径的驱动输出端，覆盖从3mm到6mm的常用小型驱动轴尺寸，适配多数教育机器人、小型AGV样机、竞技战斗机器人的轮系搭建需求。从受力角度分析，该轮毂的圆柱基体承担主要的扭矩传递作用，两端法兰承担泡沫轮的轴向限位与夹紧作用，径向紧定螺钉承担轴与轮毂的周向固定，三个受力环节各自独立，不会出现应力集中在单一结构点的问题，在机器人满载行走、越障、碰撞等工况下，各结构件的受力均在材料许用应力范围内，可保证长期使用的结构可靠性，不会出现法兰断裂、紧定螺钉滑牙、轮毂变形等常见失效问题。同时，该轮毂的结构设计充分考虑了三维建模过程中的参数化调整需求，所有安装孔位、基体直径、法兰厚度、轴向长度均设置了可调整参数，设计人员可根据实际使用的泡沫轮尺寸、驱动轴尺寸快速修改模型参数，生成适配自身项目需求的定制化轮毂结构，无需从零开始建模，大幅缩短轮系结构的设计周期。
