CA6140车床配套双列滚珠轴承结构

　　在普通卧式车床的主轴传动链、进给箱输出端以及溜板箱的回转副位置，这类双列滚珠轴承是承担径向载荷与少量轴向载荷的核心支撑部件，不同于深沟球轴承的单列排布，该结构采用两排独立钢球配合保持架的设计，能在CA6140这类常规切削工况下，分散主轴高速回转时产生的径向切削力，避免单列轴承在断续车削时出现的滚动体应力集中问题。从实际装配边界来看，该轴承内圈孔径为10cm，可直接适配CA6140车床主轴对应轴颈的配合公差，安装时通常采用基孔制过渡配合，外圈外径30cm，与床头箱的轴承座孔采用基轴制间隙配合，方便检修时的拆卸更换，不需要额外做镗孔修正就能满足原厂的装配同轴度要求。钢球直径设置为3.95cm，单排配置12颗滚动体，

　　保持架采用兜孔式结构将每颗钢球等距分隔，避免滚动体之间直接接触产生滑动摩擦，在主轴转速处于125-1250r/min的常用车削区间时，两排钢球能同步分担切削过程中产生的径向冲击力，比如车削45号钢外圆、断续切削铸铁端面时，轴承的滚道接触应力能控制在轴承钢的许用接触疲劳强度范围内，不会出现早期点蚀失效。设计过程中，滚道的曲率半径略大于钢球半径，这个参数差能保证钢球与滚道之间形成合适的接触角，在承受少量轴向窜动力的时候，不会出现钢球卡滞在滚道边缘的情况，同时内圈与外圈的端面平行度公差控制在0.01mm以内，装配后能保证主轴的径向跳动量满足CA6140车床的出厂精度要求，不需要额外调整轴承预紧量就能达到0.02mm以内的主轴端跳精度。

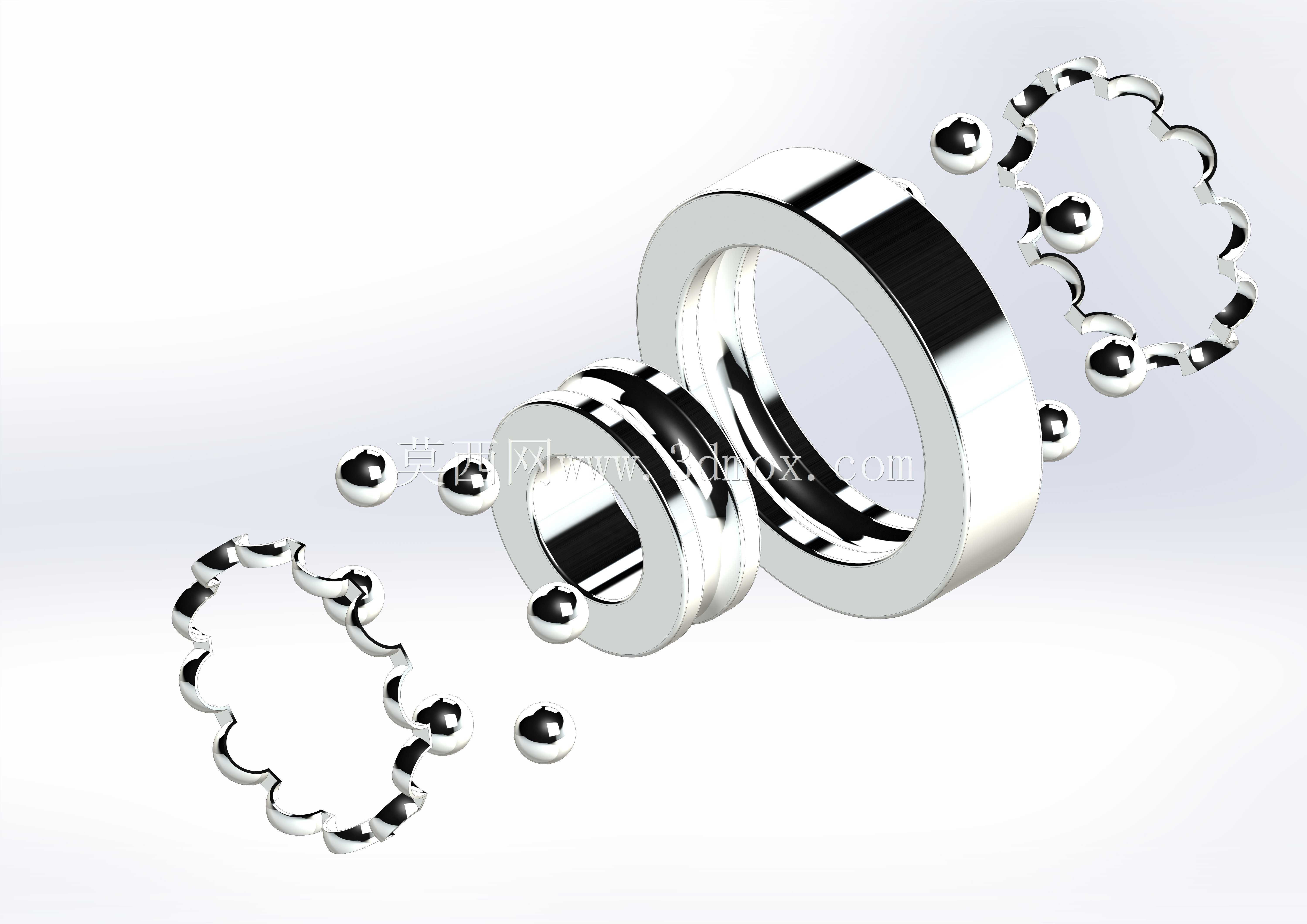

　　从应用场景延伸来看，这类轴承除了适配CA6140车床的主轴支撑位置，也可用于同规格普通铣床、钻床的传动轴支撑，只要安装尺寸匹配，就能替代同参数的单列深沟球轴承提升承载能力，在设备改造场景中，不需要改动原有轴承座的安装尺寸，直接替换就能提升传动副的抗冲击能力，尤其适合车间里承担断续切削任务的老旧机床维修改造。在建模逻辑上，该结构优先完成内外圈滚道的回转特征建模，通过旋转凸台生成内外圈的基础轮廓后，再通过圆周阵列生成单排12颗钢球的特征，之后偏移基准面完成第二排钢球的阵列排布，最后生成保持架的兜孔结构，整个建模过程严格按照实际装配间隙设置钢球与滚道、钢球与保持架之间的配合间隙，避免模型出现干涉问题，能直接用于装配仿真、

　　运动干涉检查以及维修教学演示。实际使用中，这类轴承的润滑通常采用锂基脂润滑，在CA6140车床的床头箱油浴环境下，也能兼容机油润滑，密封结构如果采用双面防尘盖设计，就能在粉尘较多的铸造车间加工场景下，避免铸铁切屑进入滚道造成磨粒磨损，延长轴承的实际使用寿命。不同于角接触球轴承需要成对安装调整预紧，该双列滚珠轴承属于自调心性能更好的支撑结构，即使轴承座孔存在少量的同轴度误差，也能通过两排滚动体的自适应接触补偿安装误差，降低了现场装配的精度要求，适合机修车间的快速更换作业，不需要专业的工装就能完成轴承的拆装更换，大幅减少设备停机维修的时间。
