机床用燕尾榫结构双层置物托架

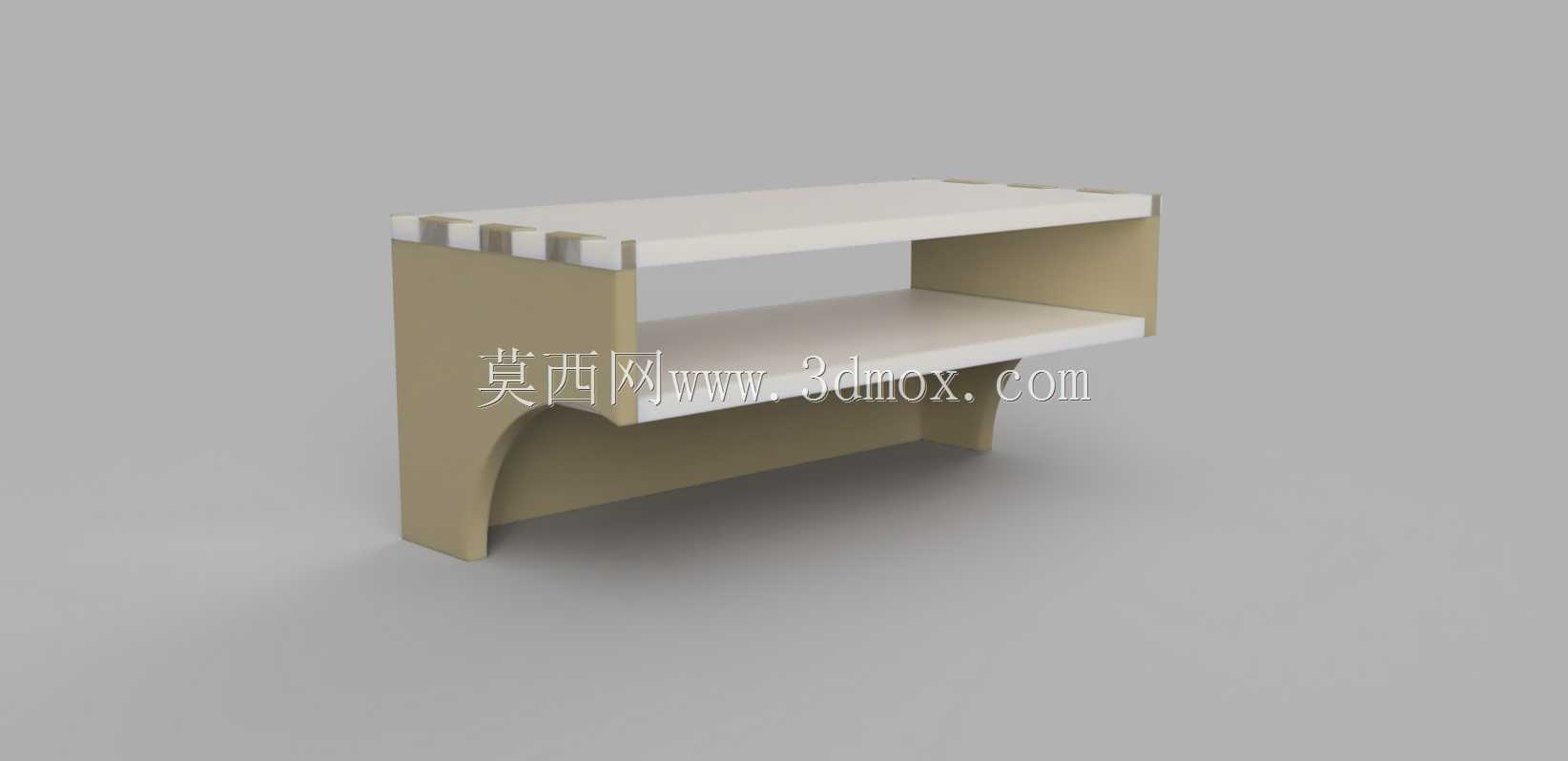

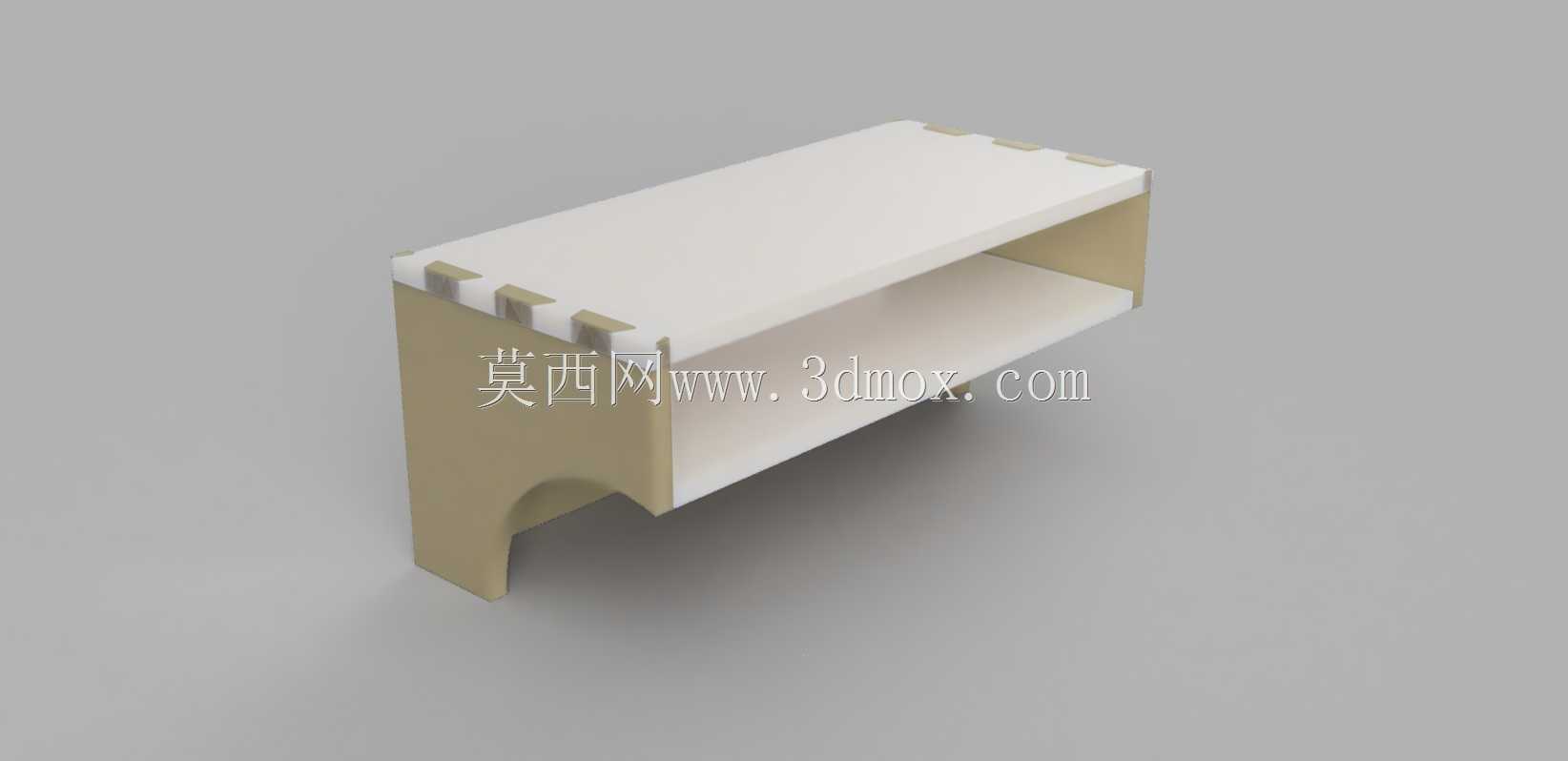

　　这款置物托架主要适配CA6140系列普通车床的工位旁置物需求，在实际机加工生产场景中，操作工需要频繁取用卡尺、千分尺、倒角刀、毛刷、清洁棉纱这类常用工量具，以往直接堆放在机床导轨旁或者临时工作台上，既容易被切削液溅湿弄脏，也可能因为工件摆放滑落砸伤导轨面，甚至在操作时误碰掉落引发安全隐患，这款托架就是针对这类工位痛点设计的就近置物结构。从结构设计来看，整体采用双层开放式置物空间，上层为平整大平面，可放置盒类量具、记录工单、待加工小型工件坯料，下层为内凹式开放槽，适合悬挂或放置长柄毛刷、钩形扳手、螺丝刀这类长条形工具，拿取时无需抬升过高，伸手即可触及，符合机床操作时的人机工程学取物高度，避免操作工频繁转身或弯腰取用工具，

　　减少无效动作耗时，提升单工位操作效率。连接部位采用燕尾榫拼接结构，没有额外的紧固件，依靠榫卯的过盈配合实现板件之间的刚性连接，这种结构在车间多油污、多切削液飞溅的环境下优势明显，不会出现螺丝锈蚀导致的结构松动问题，拼接处的接触面积大，承重时应力分布均匀，不会因为长期放置重物出现板件变形或拼接处开裂的情况。托架底部设计有弧形让位缺口，安装时可直接卡在机床床身的侧边凸沿上，不需要额外在机床本体上打孔攻丝，不会破坏机床原有结构，安装时只需将缺口对准床身凸沿推入即可完成固定，拆卸移位也十分方便，可根据不同操作工的操作习惯调整安装位置，适配不同身高操作工的置物需求。外形尺寸方面，整体长度控制在400mm以内，宽度不超过180mm，

　　安装后向外伸出的距离不超过200mm，不会超出机床的安全操作边界，不会影响刀架的纵向进给行程，也不会在工件装夹时与卡盘、尾座产生运动干涉，托架整体高度控制在150mm，上层置物面距离安装基准面的高度为120mm，刚好与机床操作时的手肘高度持平，放置工具后不会遮挡操作工观察切削区域的视线。结构的壁厚设计经过承重校核，侧板与层板的壁厚均为15mm，采用高密度工程塑料或硬质实木材质时，单层可承重8kg以上，完全满足日常工量具、小型工件的放置需求，边角位置全部做了R3的圆角倒钝处理，没有尖锐棱角，避免操作工取放物品时被划伤，适配车间安全生产的要求。在实际使用场景中，除了普通车床工位，也可适配铣床、磨床等通用机加工设备的侧边置物需求，

　　只要设备侧边有宽度匹配的凸沿结构即可安装使用，双层的空间划分可帮助操作工养成工具定置摆放的习惯，减少工具寻找时间，也能避免工量具直接接触机床金属表面被磕碰损伤，延长精密量具的使用寿命。设计过程中特意规避了复杂的曲面结构，所有板件均为规则平面结构，加工时可直接通过裁切、开榫两道工序完成，不需要复杂的成型工艺，加工成本低，后期如果出现局部板件损坏，可单独更换对应板件，不需要整体报废，维护成本极低。拼接处的燕尾榫采用等距分布设计，每个榫头的宽度为20mm，榫接深度为12mm，拼接时可在榫接面涂抹少量密封胶，即可进一步提升结构的连接刚性，同时阻挡切削液、油污渗入拼接缝隙，避免内部积污难以清理，托架的外表面做哑光处理，不会反射车间的照明灯光，避免产生眩光影响操作工的视线。
