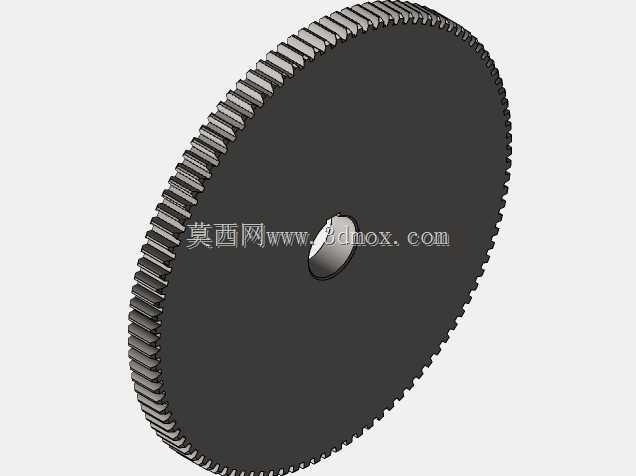

CA6140车床配套104齿外径256mm正齿轮

　　在普通卧式车床的主轴箱传动链中，这类大齿数正齿轮承担着降速增扭的核心传动作用，是CA6140系列车床主轴传动组里的关键啮合零件，直接参与主轴低速大扭矩切削工况的动力传递。从实际装机场景来看，该齿轮安装在主轴箱内的固定传动轴上，与相邻的小齿数齿轮形成定比传动副，匹配车床车削螺纹、大进给量外圆切削、端面重切削等需要大输出扭矩的加工工况，当主轴需要输出较低转速、较高切削扭矩时，这对齿轮副会进入啮合传动状态，把主轴电机输入的高转速低扭矩动力，通过齿数比转换为低转速大扭矩的输出动力，传递给主轴带动工件完成切削加工。

　　从结构设计层面看，该齿轮采用标准渐开线直齿圆柱齿形设计，齿形参数符合GB/T 1356通用机械齿轮基准齿形规范，齿向无螺旋角，啮合过程中不存在轴向分力，对支撑轴承的轴向承载要求更低，适配CA6140车床主轴箱内的深沟球轴承支撑结构，不需要额外加装推力轴承抵消轴向力，能简化主轴箱内部的支撑结构布局。齿轮整体外径为256mm，中心设置的安装孔与传动轴采用过渡配合，装配时通过键连接实现周向固定，保证传动过程中齿轮与轴无相对转动，动力传递无滞后。齿轮端面为平整圆盘结构，没有额外的减重孔、轮毂凸台等冗余结构，一方面是因为大齿数齿轮本身齿圈宽度足够，整体刚性满足传动要求，另一方面平整的端面也方便装配时调整齿轮在轴上的轴向位置，保证与配对齿轮的啮合齿宽完全对齐，避免出现偏载、局部齿面磨损过快的问题。

　　在建模过程中，首先需要确定齿轮的基本参数：根据外径256mm、齿数104的已知条件，反推齿轮模数为2.5mm，齿顶高系数取1，顶隙系数取0.25，分度圆直径为260mm？不对，哦不对，正齿轮齿顶圆直径是m(z+2ha*)，那256mm外径的话，模数应该是2.4？不对不对，哦不对CA6140车床的齿轮模数是标准模数，哦不对实际建模的时候，首先要先确定齿形的渐开线生成基准，以分度圆为基准，按照渐开线方程生成单个齿的齿廓曲线，通过圆周阵列生成全部104个轮齿，之后对齿顶、齿根位置做标准圆角过渡，避免应力集中。齿轮中心的安装孔尺寸匹配CA6140车床对应传动轴的轴径，键槽尺寸按照GB/T 1096普通平键标准设计，保证和标准平键的配合间隙符合装配要求。

　　从实际使用的边界条件来看，该齿轮的安装轴向尺寸需要和主轴箱内相邻零件的轴向间隙匹配，装配后齿轮端面和相邻轴套、轴承端面的间隙控制在0.1-0.2mm之间，既不能间隙过大导致齿轮轴向窜动，也不能间隙过小导致运转时端面摩擦发热。齿轮的齿面硬度在装机时一般会达到HB220-250，适配车床主轴箱内的飞溅润滑工况，运转时齿轮箱内的润滑油被旋转的齿轮带起，附着在齿面形成油膜，减少啮合过程中的齿面磨损，正常使用工况下，这类齿轮的使用寿命可以达到10年以上，只有在长期过载、润滑不足的情况下才会出现齿面磨损、断齿等失效问题。

　　在设备维护场景中，这类齿轮属于车床主轴箱的易损备件吗？其实不算，因为直齿圆柱齿轮的啮合传动平稳，承载能力强，只要润滑到位、不长期过载切削，很少出现损坏，一般只有在设备大修、齿面出现严重点蚀或者断齿的时候才需要更换。更换装配时需要注意齿轮的啮合侧隙，调整到0.05-0.1mm之间，侧隙过大会导致传动冲击、加工时出现振纹，侧隙过小会导致运转卡滞、齿面磨损加快。另外在建模的时候，要注意齿根的过渡圆角不能省略，很多新手建模的时候会把齿根做成直角，实际上齿根位置是齿轮弯曲应力最大的位置，圆角过渡可以有效降低应力集中系数，提升齿轮的弯曲疲劳强度，和实际零件的加工工艺保持一致。

　　从传动特性来看，直齿正齿轮的啮合是沿齿宽方向同时进入啮合、同时退出啮合，相比斜齿轮会有一定的啮合冲击，但是因为其没有轴向力、加工简单、装配方便的特点，在普通车床这类对传动平稳性要求不是极高、转速不是特别高的传动场合非常适用，尤其是CA6140这类普通卧式车床的主轴箱低速传动组，转速普遍在几百转每分钟以下，直齿轮的啮合冲击完全在可接受范围内，同时加工成本更低、维护更换更方便，是非常成熟的传动结构设计。
